美國專利商標局正式授予蘋果一項與未來頭戴式顯示設備（例如智能眼鏡）相關的專利，其中包括用于具有全息光學元件的光學反射設備的色散補償結構和方法，該全息光學元件還支持反射投影圖像可使用戶體驗高質量增強現實圖像。

蘋果發明涵蓋了一種或多種用于執行色散補償?shù)母倪M(jìn)方法、系統或設備。

全息圖可在光學介質內作為全息光學元件，全息光學元件可基本消色差，維持與入射光波長無關的反射角。

穿過某些色散邊界的光（例如，空氣到投影耦合元件、空氣到波導基底、空氣到波導光柵介質、波導基底到空氣、波導光柵介質到投影耦合元件、波導光柵光學裝置的介質到耦合元件等）可以在光的不同頻率上表現出波形分離。

對于不同頻率的一種介質的折射率與另一種介質的折射率之間的色散關系可用在補償光學裝置光色散技術中。利用色散關系的色散補償技術可用于確定補償某些色散邊界的色散效應的全息圖。

所得到的全息光學元件(HOE)可以基本上近似于在光學裝置和/或特定操作環境(例如，使用投影光學元件，使用邊緣耦合，和/或在空氣或水等流體介質中)中使用全息光學元件所期望的消色度。

蘋果進一步指出，頭戴式顯示器通常涉及近眼光學器件來創建“虛擬”圖像。過去，頭顯面臨著各種技術限制，這些限制降低了圖像質量并增加了重量和尺寸。

過去的實現包括反射、折射或衍射光的傳統光學器件，但設計往往體積龐大。此外，傳統的鏡子和光柵結構具有固有的局限性。

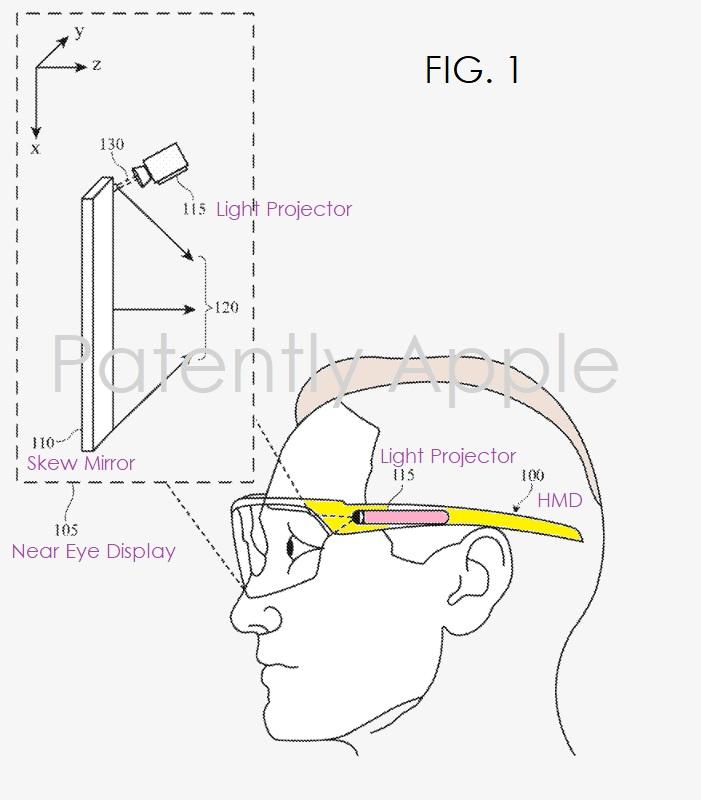

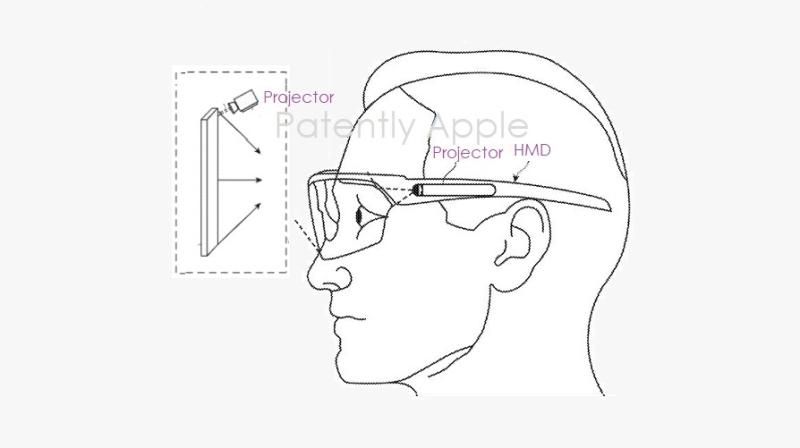

蘋果專利圖1中，我們可以看到頭戴式顯示器（HMD）#100的圖示，其中可以實現本文所包含的原理。HMD可包括眼鏡或頭戴式設備，其中近眼顯示器（NED）#105可固定在用戶眼睛前面。

NED可包括布置在HMD透鏡組件內或與HMD透鏡組件結合的衍射元件部分。在一些示例中，衍射元件部分為全息光學元件（HOE），由斜鏡#110組成。
