美國專利商標局公布了蘋果一項授權專利，該專利指出，筆記本電腦等電子設備和其他電子設備包括鍵盤、觸摸板和觸摸感應顯示器等輸入設備。使用這些輸入設備，用戶可以控制電子設備。

例如，一些輸入設備僅配置為檢測二維表面上的觸摸輸入，這可能會過度限制用戶可以向電子設備提供的輸入類型。

為了增強用戶操作電子設備，蘋果發明涵蓋了空中輸入傳感器電子設備?？罩休斎雮鞲衅骺梢詸z測外部物體的存在，例如用戶的手指、觸控筆或其他物體，而無需物體與空中輸入傳感器直接接觸。

例如，可基于用戶手部空中手勢和/或觸控筆或筆在電子設備上方和/或附近空中的移動來控制電子設備。

空氣輸入傳感器可包括超聲波換能器，其向空氣體積發射超聲波信號，并在信號從外部物體反射后檢測超聲波信號。使用飛行時間測量技術，控制電路可追蹤電子設備附近空氣體積中的外部物體的運動。

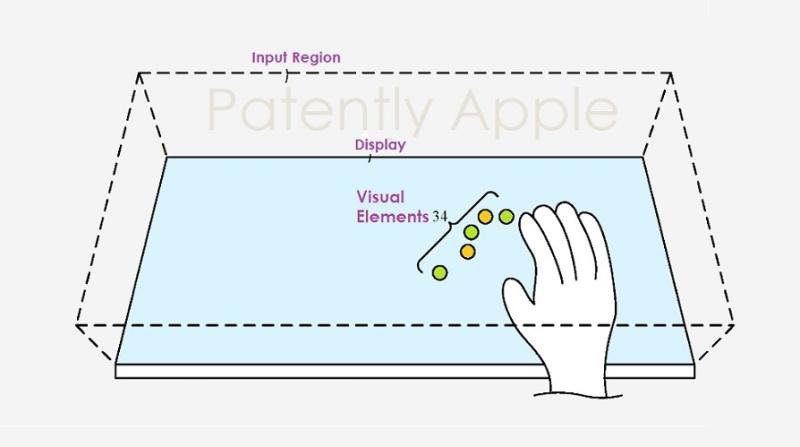

顯示器可顯示空氣輸入的視覺反饋，例如預覽輸入將在顯示器上指向何處的陰影。檢測到輸入的空氣體積可分為多個輸入?yún)^(qū)域，這些輸入?yún)^(qū)域會觸發電子設備的不同動作。超聲波換能器可包括聲學透鏡，以將聲音聚焦到換能器上和/或?qū)⒙曇粜盘?hào)分散到給定的角度范圍內。

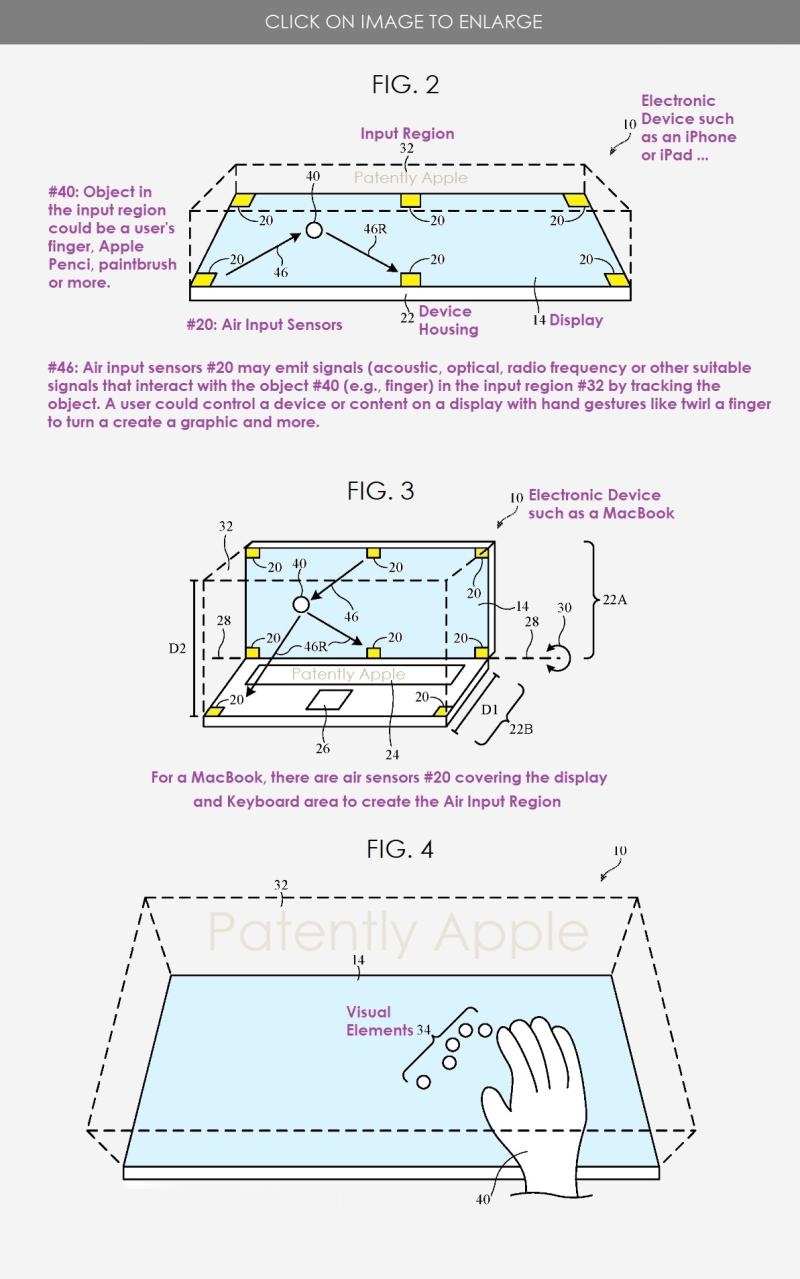

蘋果專利圖2為帶有空氣輸入傳感器的示例性電子設備（例如蜂窩電話、平板電腦或其他電子設備）的透視圖。

此外，圖2中的設備10可包括由設備外殼 (#22) 支撐的一個或多個空氣輸入傳感器 #20?？諝廨斎雮鞲衅骺梢杂米魑恢帽O(jiān)測傳感器，用于追蹤外部物體的位置，例如可能是用戶身體一部分的外部物體（例如手部、手指等），或者可能是Apple Pencil或其他輸入設備，例如普通墨水筆或畫筆。
