美國專利商標局正式公布了Meta一項授權專利，該專利與未來智能眼鏡有關。該專利涵蓋了用于人工智能顯示器和智能眼鏡的波導內高效光傳播的方法和裝置。

Meta專利指出，一些標準的人工現實系統具有波導顯示器，該顯示器通常需要一個耦合器將來自投影儀的光耦合到波導。激光掃描投影儀具有非常高的亮度；然而，它的光學瞳孔（例如，鏡子、透鏡等的光圈的虛擬圖像）位于掃描鏡上。激光掃描投影儀中光學瞳孔的定位最終導致波導上的光束走離，從而降低耦合效率并降低眼睛圖像的對比度。

鑒于上述缺點，提供一種高效可靠的機制來改進波導結構以將來自光源的光耦合進來，使得光在波導內傳播時在波導內實現全內反射，是有益的。

Meta授權專利涵蓋一種與人工現實應用相關的輸入光柵組件。輸入光柵組件系統包括體布拉格光柵（VBG）和/或表面浮雕光柵（SRG）。

在示例實施例中，系統可包括具有前表面和后表面的波導。波導可與顯示器相關聯，并且可布置成將光引導到用戶的眼睛中以使圖像對用戶可見。光可通過SRG和/或VBG引導，并且可通過導致光內耦合的波導傳播。

智能眼鏡可包括至少一個光源，用于產生光。該裝置還可包括至少一個鏡子，用于將光引導成一個或多個光線。該裝置還可以包括設置在體布拉格光柵上的表面浮雕光柵。表面浮雕光柵可以被配置為接收一個或多個光線并且將一個或多個光線衍射到體布拉格光柵的一個或多個光柵上。

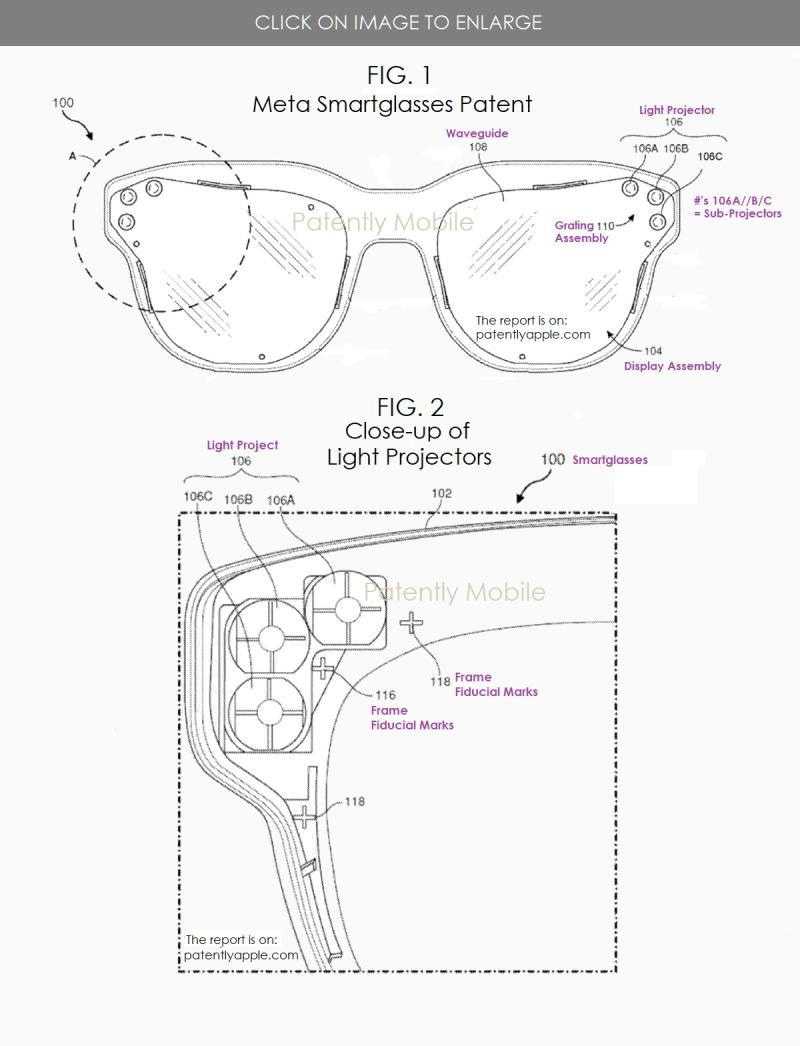

Meta專利圖1展示了未來AR眼鏡智能眼鏡的示例，該眼鏡具有新的光投影儀和波導，配置為將圖像從光投影儀106引導到用戶的眼睛。下圖顯示的是光投影儀，其可包括三個子投影儀106A、106B和106C，配置為投射不同波長（例如，紅色、綠色和/或藍色等顏色）的光； 圖2展示了圖1虛線圓A中智能眼鏡上的光投影儀#106的分解視圖。
