美國專利商標局正式公布了谷歌一項專利申請，該專利申請涉及未來可能出現的智能眼鏡，該眼鏡側重于具有大眼罩的薄型曲面透明光導。曲面光導包括一個半波片（HWP），用于將主圖像輸入偏振翻轉為正交偏振，以及一個介電鏡，用于作為弱分析器來暗化側圖像。

谷歌專利指出，傳統眼鏡顯示設計包括一個微型顯示器（“顯示器”），它像傳統眼鏡一樣位于頭戴式框架的鏡腿或邊緣區域。顯示器生成圖像，例如計算機生成的圖像（CGI），這些圖像通過部署在頭戴式顯示框架鏡片中的彎曲光導等光學元件傳送到用戶的視場中。因此，可穿戴電子眼鏡顯示設備可用作實現增強現實（AR）或混合現實（MR）的硬件平臺。增強現實的不同模式包括光學透視增強現實、視頻透視增強現實或不透明（VR）模式。

從微顯示器傳輸?shù)窖坨R顯示設備中的用戶眼睛的光通常會經歷多次反射、折射、衍射和/或偏振變化，這可能導致系統內出現雜散光。眼鏡顯示設備內的雜散光會降低圖像對比度，并可能在視野中產生模糊和重影。

最大限度減少眼鏡顯示裝置中的雜散光可以為用戶提供更愉快的觀看體驗，同時還能減輕眼睛疲勞。

谷歌專利申請涵蓋并描述了具有擴展眼區和減輕偽影的技術的眼鏡顯示器的實施例。

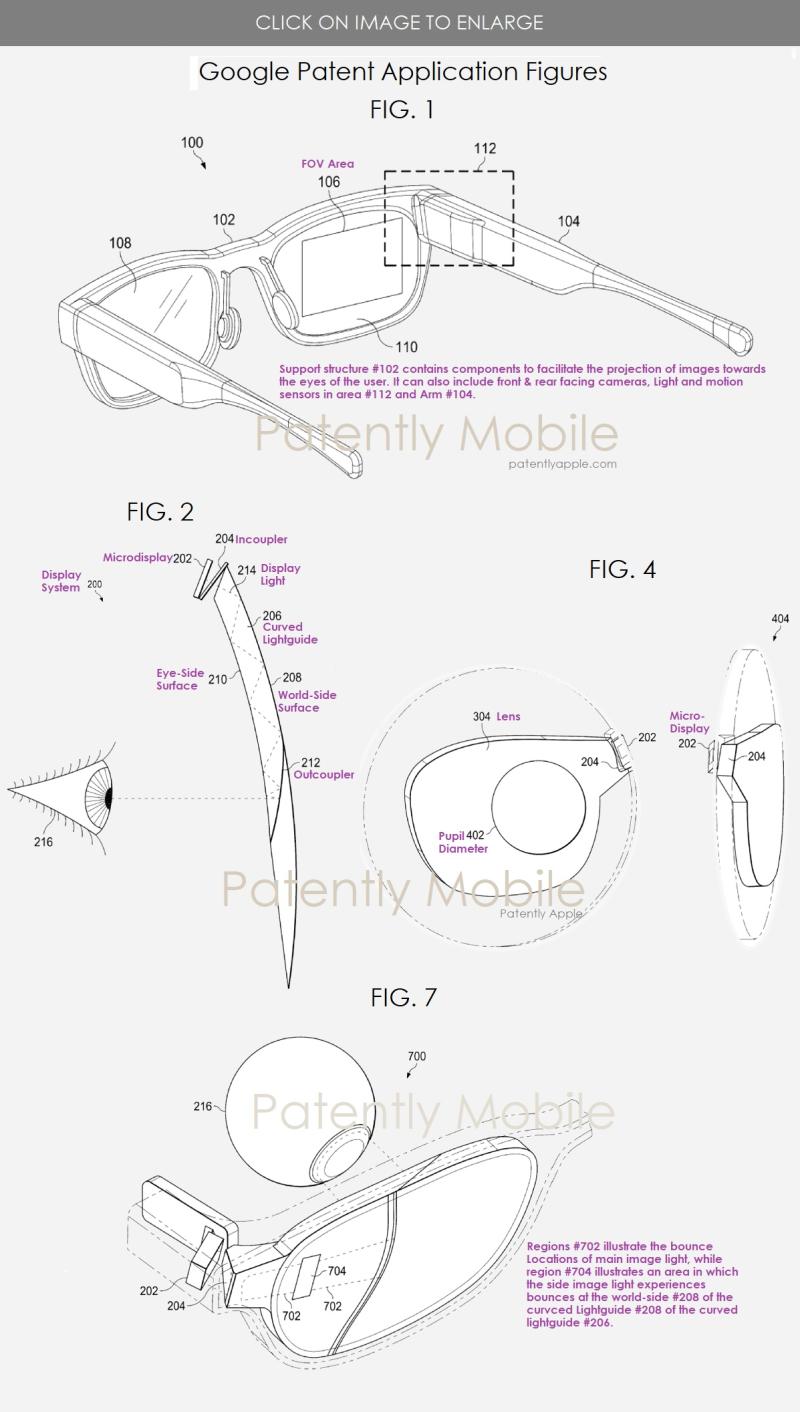

谷歌專利圖1為顯示系統框圖，包括配置為產生放大眼罩的輸入耦合器和輸出耦合器；圖2為示出彎曲光導圖，包括比彎曲光導厚的輸入耦合器和成角度以接收兩次反射的顯示光的輸出耦合器；圖4為示出眼罩相對于顯示系統的透鏡圖。
