雖然AMD發布的新款VR顯卡依舊沒能夠在性能上壓倒GTX 1080 Ti,不過Nvidia并沒有因此而放松。據悉,Nvidia下一代Volta架構將采用“新的”臺積體電的12納米制程技術,并且還有一些新的特性。
我們之所以會在新制程上加引號是因?yàn)?2nm并非是一個全新的節點。以下是臺積電在魏哲家(CC Wei)在上個季度的電話會議:
我們的戰略是不斷提高每一個節點的性能,比如28nm。并且會繼續提升16nm技術。我們有一些非常好的制程工藝,你可以叫它為12nm,因?yàn)槲覀兲岣吡诵酒拿芏?、性能以及能耗比。是的,我們已?jīng)做到了。
隨著時間的推移,臺積電的每個芯片工廠都在執行相同的優化并且改進現有的節點。只不過這次,臺積電稱12nm有些許不同。

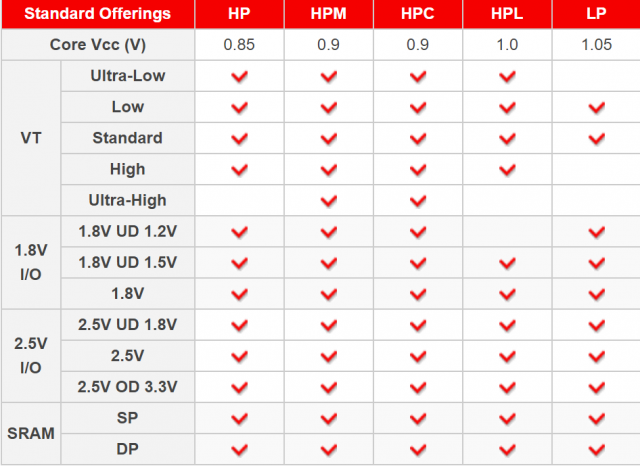

這張照片顯示臺積電不同類型的28nm技術,并且這些技術均分別達到了非常高的水平。仔細看這張圖表你就會發現每個類型的28nm技術差異都非常大?;谂_(tái)積電28LP制程所打造的設備和基于28HP制程打造的設備有很大的不同,即使他們都是相同的28nm制程。
在過去的20年里,定義一個制程變得越來越困難。在過去,節點大小和門信號寬度是同義詞。隨著時間的推移,新節點的度量方式變得越來越復雜。三星、臺積電和英特爾都傾向于將自己的產品定位為同一個節點(除了臺積電為了推康14nm而推出的16nm),但這并不意味著他們是相同的。
在過去的幾年中,我們已經開始看到越來越多的制造商走這條路線。三星的14nm制技術是基于它原始版本的20nm工藝,而并非是此前三星第一次技術討論時所公開的20nm工藝。三星推出的14nm有多個版本,而臺積電的則有16nm和16FF+。Intel將14nm工藝重新?lián)Q馬甲變成14nm+,有傳聞表示該公司會推出第三個版本,即14nm++。臺積電可能在16nm節點上做一些額外的改進,從而冠以新的名字。
很早以前就有專家預言,隨著節點難度的提高以及升級速度的放緩,越來越多的芯片廠商們將開始定義他們自己的節點。三星在10nm制程上停留了很長時間,而臺積電認為10nm只是一個過渡。將16nm翻新之后冠以12nm的名字會讓公司看上去更能夠跟上其它行業的步伐,而不會顯得落后。Intel的10nm節點比三星的小了很多,不過Intel一般會按照自己的節拍發展。
感謝制程的發展讓我們有了更快更強更省電的芯片。對于現在的高端VR體驗來說,一臺配有六核處理器+GTX 1060的高性能PC是必不可少,不過芯片的發展有可能讓今后的核顯就足以應付高端的VR體驗,同時保證機箱的靜音和涼爽。
