Nvidia新一代帕斯卡顯卡已經讓玩家看到了它在VR以及傳統游戲領域的表現，而下一代Volta顯卡也已經在醞釀之中。Nvidia此前所展示的Volta架構GV100核心，其面積高達815mm2，雖然游戲版Volta并不會有這么大，不過他們也將會是你在游戲顯卡上看到的最大的顯卡芯片。

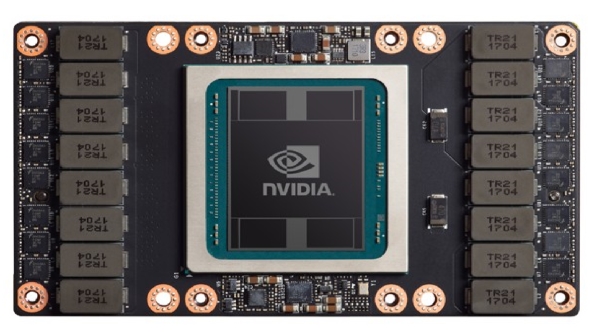

更大的面積意味著更多的集成晶體，也意味著更強的VR性能。當Nvidia CEO黃仁勛在五月份的顯卡大會上首次展示Tesla V100時，他稱Tesla V100“達到了光刻技術極限，這意味著你再也無法制造一個比它更大的顯卡”。臺積電的12納米技術或許是造成該芯片巨大的原因。

Tesla V100集成了210億個晶體管。在本周Nvidia公布的Volta白皮書中顯示，完整規格的GV100擁有5376個CUDA核心。Tesla V100架構只會使用到其中的5120個CUDA核心。

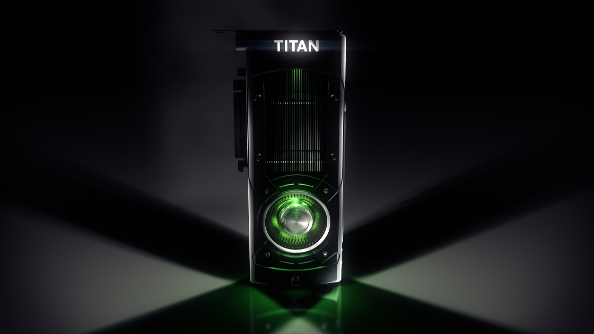

如果Volta對照帕斯卡的產品分級，它將有可能是Titan Xv，集成5120個CUDA核心。不過考慮到GV100的面積，這很有可能并非是最終發布的規格。GV100屆時很有可能會閹割成GV102，以便打造Volta版本的Titan或者是GTX 2080 Ti。很顯然，消費級的顯卡面積必須比全規格的815mm2要小，不過這足以提供消費者優秀的VR和游戲體驗了。

帕斯卡架構GP100核心面積為610mm2，而GP102核心面積為471mm2，不過作為專業顯卡仍然保留了相同的核心數，因此它放棄了HBM2顯存以及雙精度核心。

在消費級市場，如果消費者想要購買5120個CUDA核心的顯卡，其面積也會達到630mm2。Volta版本的Titan顯卡將會成為Nvidia有史以來面積最大最貴的顯卡。即使它在VR和游戲方面有著優異的表現，消費者也只能望洋興嘆。

此前麥克斯韋GM200架構的GTX Titan X和GTX 980 Ti曾經是市面上最大的顯卡。他們的核心面積達到了601mm2，集成3072個CUDA核心。而AMD的斐濟顯卡則是他們產品線中最大的，面積達到了596mm2集成4096個GCN核心。

有傳言表示，AMD下一代VR顯卡Vega的核心面積將超過500mm2，不過目前為止官方并未公布任何有關Vega 10架構顯卡實際尺寸的數據。

當然，主流消費級的VR顯卡并不可能如此龐大，不過他們仍然會很“壯實”。下一代Volta版本的GV 104架構核心很有可能會介于420mm2和480mm2之間。

此前的GTX 1080的GP104核心是從GP102核心閹割而來，規格從3584CUDA/28 SM削減到2560CUDA/20 SM。鑒于此，下一代Volta架構的GTX 2080也將從5120 CUDA/40 SM削減到4096 CUDA/32 SM。

不過從Volta架構開始，Nvidia就將5個流處理器為一個集群改成7個流處理器為一個集群。如果Nvidia保留更多的流處理器，那么GTX 2080或許將集成28個留處理器，這和現階段GTX 1080 Ti的CUDA核心數量是一樣的。

毫無疑問，下一代Volta顯卡將比目前的帕斯卡架構顯卡面積更大，性能更強。而消費者也會因此獲得更優秀的VR性能。
