在美國專利商標局發布的題為“掃描鏡顯示設備” 的專利申請中，Apple設想用一個包括激光器和鏡子的替代系統替換VR頭顯內的常用顯示面板。

Apple建議使用發射到波導上的激光光源，該波導可以被衍射并傳遞到掃描鏡系統內的鏡子元件。波片也可以改變光的偏振，相位積分可能被設置為偏振敏感，防止偏振光被衍射。還有可能在相位光柵和波導之間插入反射偏振器，以執行在不受約束和衍射光之間切換的類似功能。

控制電路可以調節光源發出的光的顏色，同時控制鏡子元件的二維掃描，鏡子元件沿著波導將光反射到輸出耦合器。然后，該耦合器將光線引導至用戶觀察的眼睛盒。簡而言之，激光或其他類型的光將被鏡子反射到用戶的眼睛中以產生圖像。

輸出耦合器可以制成透明的，這對于AR應用是有用的，因?yàn)樗鼘⒃试S用戶觀看現實世界并且光可以產生疊加圖像。

第二個專利申請標題為“基于磁傳感器的接近傳感”，Apple重提了基于手套的設備交互概念。據稱，磁感應可用于檢測磁場中的變化和干擾，以測量磁源的價格位置和定位，或傳感器與所述源的相對位置。

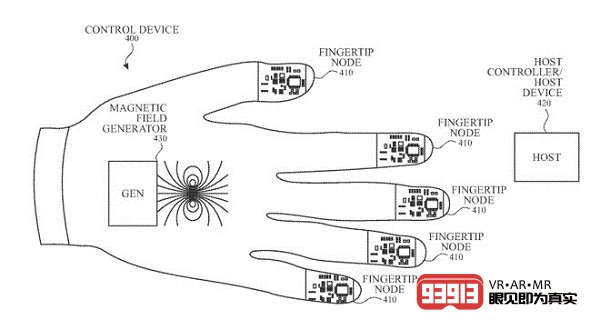

出于輸入手套的目的，這有效地采用靠近用戶手中間的中央磁源的形式，以及每個指尖末端的傳感器。使用電磁線圈產生具有特定調制的磁場，然后由磁傳感器解調。解調后的磁場幅度可用于找到源和傳感器之間的距離，并且通過使用多個磁源，這可以允許確定傳感器的3D定位。

對于手套而言，這可能意味著手套背面有兩個分開的磁源，或者甚至在手掌中增加三分之一以增加額外的深度。通過使用反向運動學，可以計算出手指骨骼的方向，位置和角度以及尖端。

據推測，手套還可以包括各種其他電子部件，包括力觸摸傳感器，用于觸覺反饋的致動器，溫度傳感器和加熱器，以及通信系統和電池。
