根據RoadtoVR報道，近日Facebook Reality Labs的研究人員分享了用于XR頭顯的緊湊型全息鏡片設計和制造的新方法。

目前市面上大多數XR設備使用的透鏡都是典型的折射透鏡，體積可能非常龐大，尤其是針對某些光學特性進行了優化的情況下。有一些XR設備因此使用了菲涅爾透鏡，在提高光學性能的同時不會增加太多的體積。

從理論上來說，全息透鏡是XR光學一種有前途的方向，它不僅僅具備傳統透鏡相同的光學性能，體積上也非常纖薄。也正是因此，設計和制造具有高級光學性能的全息透鏡要比典型的折射光學器件困難得多。

為了更進一步地在XR設備中實際使用全息透鏡，F(xiàn)acebook Reality Labs的研究人員Changwon Jang，Olivier Mercier，Kiseung Bang，Gang Li，Yang Zhao和Douglas Lanman詳細介紹了一種設計和制造全息透鏡的新方法。這對于大規模制造Facebook最近展示的緊湊型XR眼鏡可能有很大幫助。

在12月份發表于同行評審期刊《ACM Transactions on Graphics》（第6期，第39卷，第184條）上的一篇名為「制造自由曲面全息光學元件」（https://research.fb.com/publications/design-and-fabrication-of-freeform-holographic-optical-elements/）的論文中 ，研究人員寫道：“我們提供了一條用于設計和制造自由曲面全息光學元件（Holographic Optical Element，簡稱HOE）的管道，可以規定具有復雜相位分布和高選擇性的立體光柵。我們的方法可降低圖像像差，在所需的波長和角度下優化衍射效率，并補償HOE制造過程中材料的收縮，所有這些均對VR / AR應用非常有利。我們還以復雜但平滑變化的體積光柵為例演示了第一個全色苛性HOE?！?/p>

具體而言，本文涵蓋了用于建立全息透鏡設計優化方法的理論，以及用于實際制造全息透鏡的兩種方法。

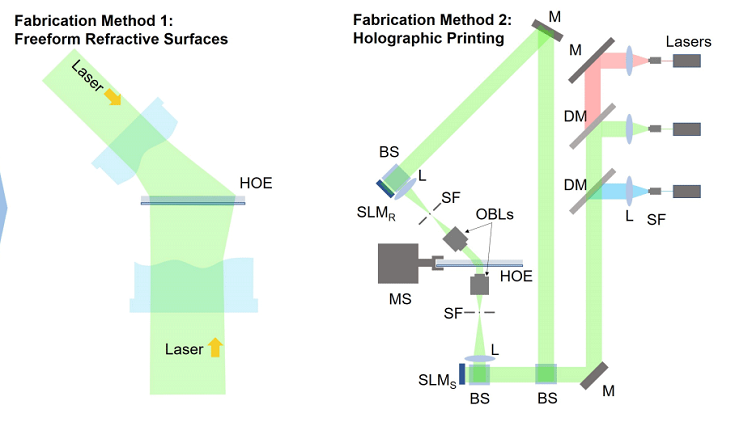

其中一種方法使用了一對自由曲面的折射光學器件來創建目標全息圖。該論文提出了一種用于生產折射光學器件的方法，以使它們?cè)谌⒛?nèi)準確地形成目標全息圖。另一種方法涉及全息打印機，用于從平鋪的全息貼片中創建目標全息圖。文中還提出了一種優化工藝的方法，使用特定方式最準確地通過全息膠片重現目標全息圖，研究人員認為，這是與第一種方法完全不同的挑戰。

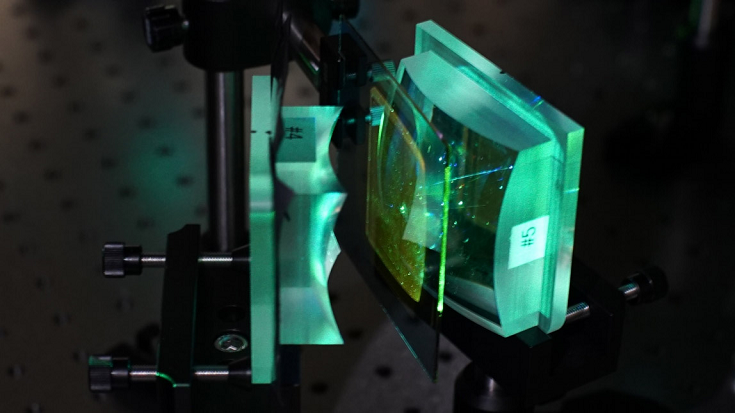

▲第一種方法：用一對折射光學元件制造全息透鏡的圖片

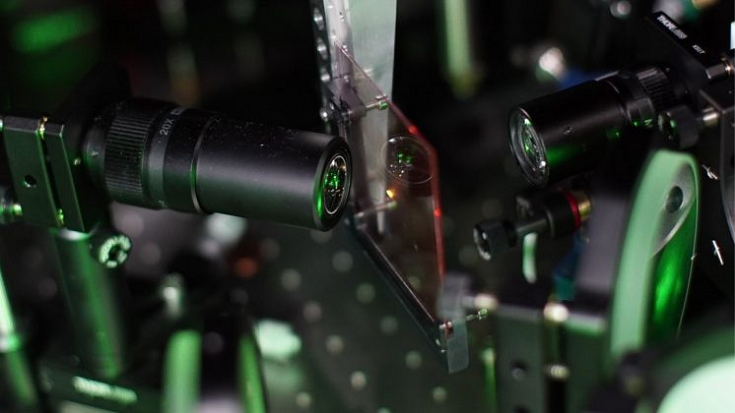

▲第二種方法：用全息打印機創建全息透鏡

盡管論文中并沒有進行充分的探討，但作者說，未來的研究可以嘗試將這些方法應用于彎曲而不是平坦的表面。

對于某些VR/AR應用，創建具有物理彎曲形狀因子的HOE可能很有好處，例如，用于層壓在彎曲擋風玻璃上的HOE。“我們期望的其制造框架能夠很好地?cái)U(kuò)展到此類情況，因?yàn)槿⒋蛴C(jī)或折射透鏡的方式均不需要HOE完全平坦，并且第一種方法優化后可以適用于與彎曲曲面的光線相交[…] ”，研究人員寫道?！皟?yōu)化HOE的形狀作為我們方法的一部分將為我們提供更大的自由度并擴大應用范圍，但這是我們未來的工作方向。”
