據patentlyapple報道，美國專利商標局正式公布了蘋果42項新專利，其中涉及了兩項眼動追蹤/注視系統專利，以及一項HMD專利，該HMD專利涵蓋了一種自動清潔顯示屏顆粒或碎屑的機械方法。
蘋果指出，頭戴式設備的組件可以包括一個或多個提供圖像和/或視圖（例如，外部環境）的光學模塊，這種光學模塊包括顯示元件和/或光學元件，可通過自動清除透鏡上的顆?；蛩樾紒碓鰪?qiáng)用戶視野。
由光學模塊提供的視圖質量取決于圖像源與用戶眼睛之間光學路徑的清晰度。例如，光學路徑的顆粒（如灰塵、碎屑、異物和/或其他材料）會阻礙、扭曲和/或以其他不利方式影響用戶視野。
具體而言，在顯示元件包括高分辨率顯示屏的情況下，顯示元件表面上的這種顆?？梢宰钃跽麄€像素和/或多個像素，從而使傳輸至用戶的圖像從預期階段即產生改變。
值得一提的是，在頭戴式設備壽命期間，粒子將會沿著光路聚集，盡管光模塊可密封以防止和/或限制基本上所有顆粒從外部環境進入，然而，即使光學模塊內部腔室是密封的，卻由于組件的侵蝕、摩擦、磨損和/或老化，顆粒仍可能侵入光學模塊內部腔室，當這些顆粒產生和/或釋放時，粒子將會沿著光學路徑聚集在顯示元件和/或另一個光學元件上。
而蘋果HMD專利則展示了一種具有光學模塊、可以從光學路徑中移除顆粒并捕獲顆粒的頭戴式設備，從而使顆粒不會對附著顯示屏進而對用戶視野造成干擾。

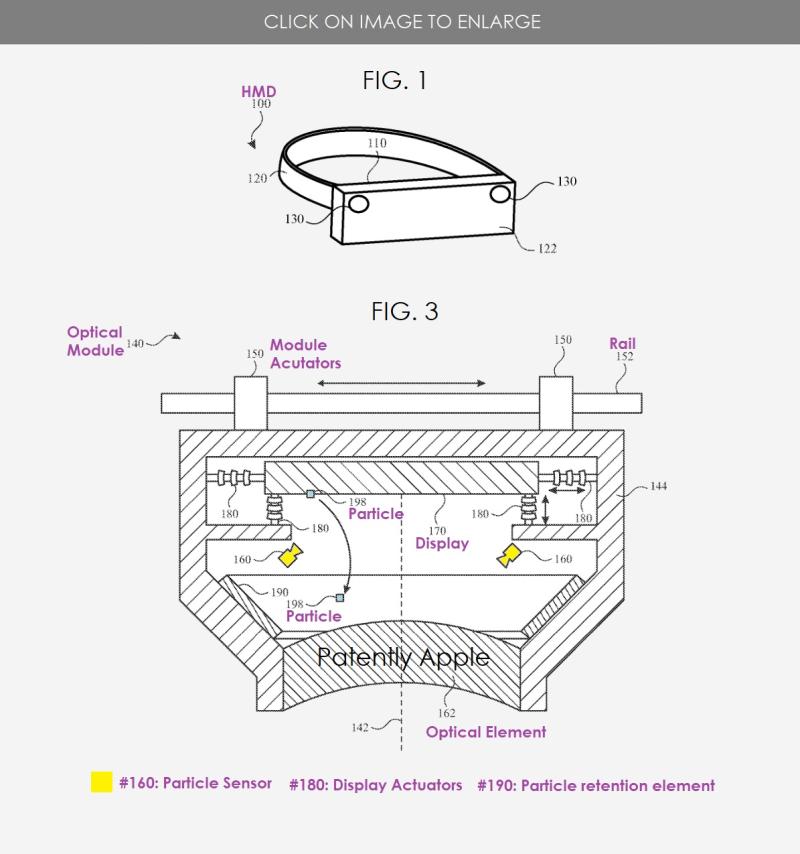

▲FIG.1展示了HMD；FIG.3展示了頭戴式設備光學模塊截面圖
有關更多詳細信息，請查看蘋果專利“11,327,316”。

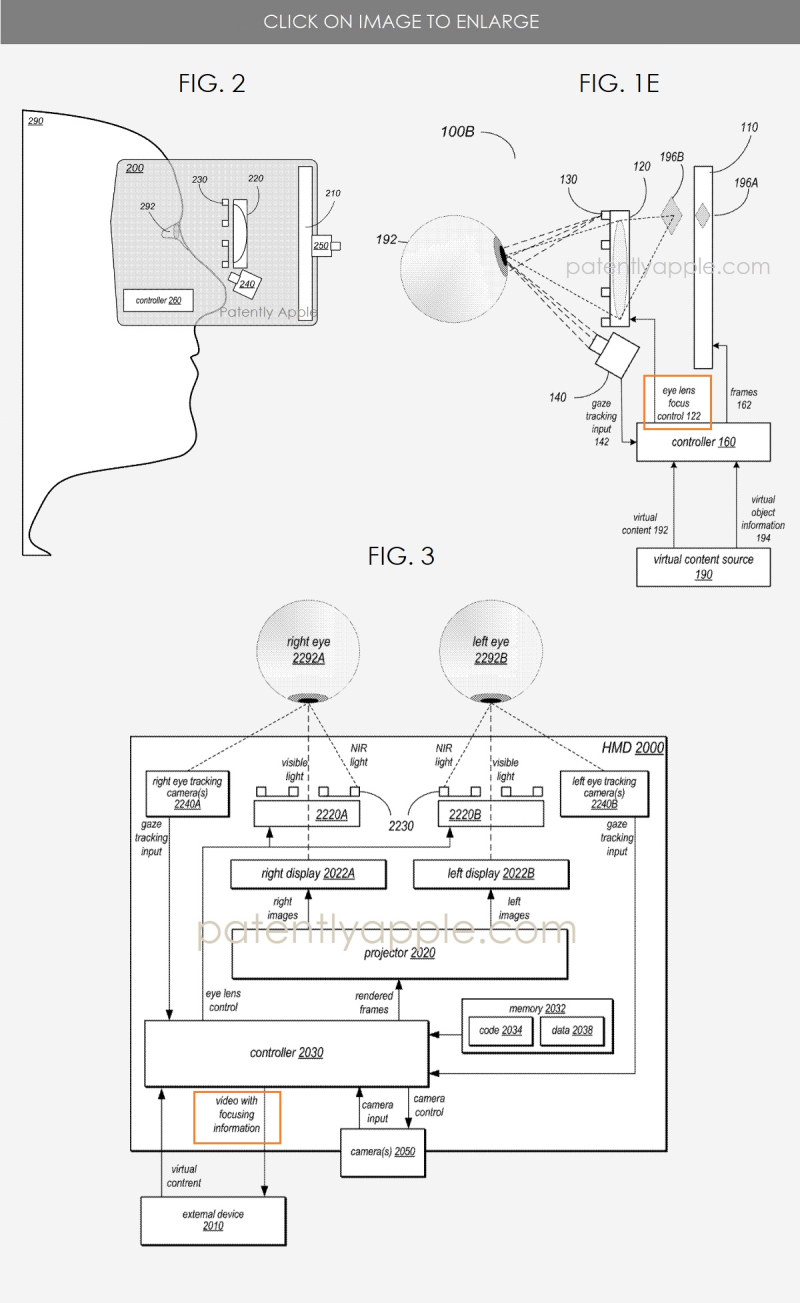

另外一項專利“11,330,241”——標題“專注于虛擬和增強現實系統”，該專利包括了注視/眼動追蹤系統。
蘋果專利涵蓋了基于注視追蹤信息在VR/AR設備中聚焦方法的各種實施例，描述了包括顯示組件（例如，左和右近眼顯示面板）的VR/AR設備實施例，例如頭戴式設備（特指HMD）用于在用戶眼前顯示包括左右圖像的幀，從而為用戶提供3D虛擬視圖；另外，HMD還包括了位于顯示屏和用戶眼睛之間的左和右光學透鏡（這里稱為透鏡）；至于AR應用，HMD包括或耦合到一個或多個外部攝像頭，這些攝像頭可捕獲用戶環境的視頻以供顯示；此外，HMD還包括控制器，該控制器可渲染用于向左顯示器和向右顯示器的顯示幀。
AR HMD可能具有連接到閉路顯示面板的外部攝像頭。值得注意的是，外部攝像頭可以連接到HMD，或者可以在遠程位置用于遠程呈現應用；外部攝像頭支持對環境中的物體或表面進行自動對焦，然而，傳統HMD自動對焦機制可能會聚焦在用戶沒有看到的事物，在專利中描述的HMD實施例中，AR應用方向，所述控制器支持從注視追蹤系統獲得的注視追蹤信息，以引導外部攝像頭自動對焦機制在用戶注視方向上對焦，以便外部攝像頭聚焦于用戶當前正在查看的環境中對象。
另外，根據由注視追蹤系統捕獲的信息所估計的注視點可用于確定用戶正在注視的方向，控制器隨后可以引導外部攝像頭在確定的方向上聚焦，外部攝像頭的自動對焦機制則可將相機鏡頭聚焦在用戶正在觀看的顯示屏的物體或表面上。
