隨著消費者對VR的輕薄度、成像質量、佩戴體驗提出更高要求，Pancake方案在未來將得到更廣泛的應用，已成為各家廠商的主要布局方向。

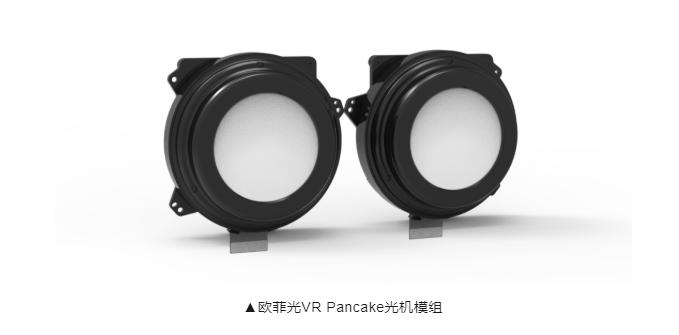

歐菲光成功研發新一代VR Pancake光機模組。該產品采用折疊光路3P鏡片設計，使用曲面貼膜技術，具備短鏡頭總長、近視調節、屈光調節FOV無變化、低色散、高 PPD（像素密度）等優勢，能大幅降低VR頭戴設備的重量和體積。

據官方介紹，與傳統非球面透鏡、菲涅爾透鏡相比，歐菲光 VR Pancake光機模組在輕薄化、成像質量、可調節屈光度等方面實現一系列重大突破，具體如下：

短鏡頭總長

傳統VR鏡頭采用非球面鏡片或菲涅爾鏡片，光學系統后焦長，導致鏡頭總高>25mm。歐菲光采用折疊光路設計，短后焦設計帶來更短的鏡頭總長（20mm），使VR更加輕薄化。

近視調節

模組利用適度環調整，能實現50度~500度近視調節，近視患者無需配戴眼鏡即可清楚對焦。

屈光調節 FOV 無變化

使用歐菲光VR Pancake 3P鏡片設計，使得不同屈光度(0.5D~5D) 對應的FOV差異小于0.2 degree，不同度數使用者看到的畫面大小一致，無需因視角變化而進行后處理畫面調整，減少系統演算耗能。

低色散

傳統3P Pancake，色散大至 100~200um。歐菲光VR Pancake鏡片設計采用3P結構，并使用低色散材料，使Lateral color縮小至9.9um (<1 pixel)，無需經過后處理色彩校正，減少整機 CPU 耗能。

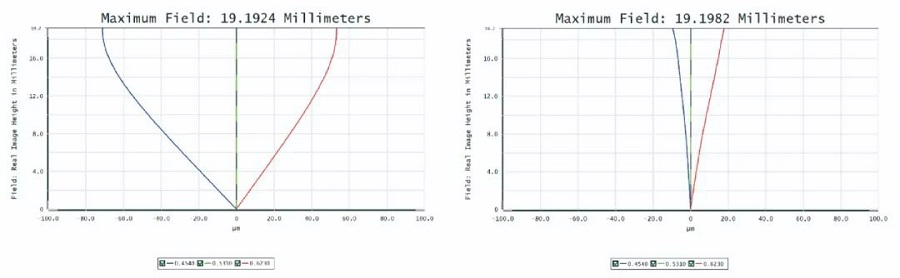

▲ 色散效果對比圖

高 PPD（像素密度）

模組使用單眼2K屏，并搭配歐菲光VR Pancake 3P鏡片設計，可使得PPD提高至25，整體影像更加細膩，解析度上升。

▲ PPD（像素密度）效果對比圖

Pancake（折疊光學）方案利用偏振光的多次折返以實現窄小空間內的光線傳遞和視角放大，目前兩片式 Pancake 為主流，主要因成本較低且可控性高，成像效果也有相當有保障，整體技術方案較為成熟。對比菲涅爾透鏡方案，Pancake 優勢主要體現在設備更加輕薄（Pancake / 菲涅爾透鏡方案 VR 頭顯重量普遍在 180~200g / 400~500g，厚度普遍在 30-40mm / 70-80mm）、視場角更高（面板分辨率無限制，理論視場角可達 200°）、支持屈光度調節（近視友好）。在生產上，Pancake 主要存在光學效率低（理論效率為 25%，實際應用在 13~16%）、設計門檻高（多設計參數、多性能方面進行平衡）、生產良率低（光學膜技術難度高，組裝貼合生產良率低）等問題，進一步優化方向包括系統設計、透鏡技術、可變焦等。

據歐菲光稱，目前公司已有多個VR/AR項目處于定點開發中，并有部分項目成功實現轉量產，客戶與合作伙伴涵蓋國內外知名廠商。
