導語：
2022年，外界口中那個難跨寒冬的VR行業迎來了高光時刻。
11月初，國家首次發布有關VR的行業文件《虛擬現實與行業應用融合發展行動計劃（2022—2026年）》報告，該報告指出到2026年我國虛擬現實產業規模將超過3500億元，這無疑為整個VR行業的后期蓄力奠定了基礎。
也是在今年，除了芯片型號、屏幕分辨率等常規指標外，市場對VR產品的評判又多了一個新維度——是否采用Pancake光學方案。
過去，似乎VR廠商很少把光學方案當做宣傳點或者評價標準，在公眾視野中的存在感極低，但從今年開始，采用Pancake產品明顯變多，比如MeganeX、GXR、arpara AIO、YVR，以及備受矚目的PICO 4、Quest Pro。于是，Pancake也由此成了行業熱詞，一度被認為即將引發一場VR行業的光學革命。

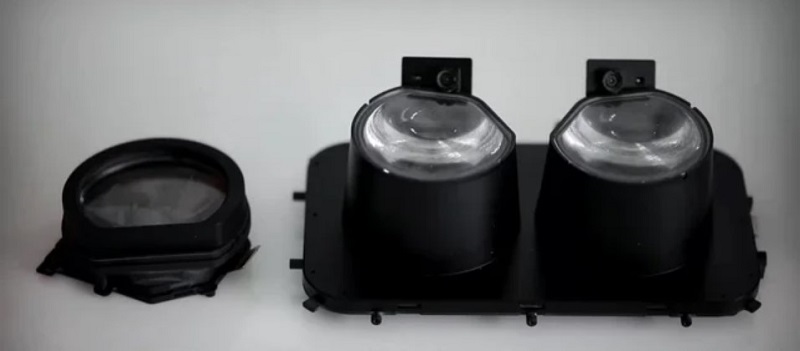

▲左： Pancake光學系統，右：菲涅爾光學系統，圖源：網絡
然而，不論對于VR產品用戶還是泛科技愛好者而言，VR光學都是一個陌生的詞匯。此次，93913Pro產業智庫與VR行業的終端廠商、光學器件供應商，以及行業協會代表進行了深入訪談，將為大家一一解答VR光學有多重要，Pancake又是什么，以及它們對整個VR行業的發展有什么影響。
Pancake何以出圈？
光學方案之于VR設備的重要程度就好比大屏之于智能手機，其核心功能都在于為用戶提供高清、逼真的顯示畫面。不同的是，VR設備的顯示方案相較于智能手機有更大的難度，不止要考慮二維層面的分辨率、對比度等基礎問題，更要考慮三維層面的光學系統問題。
因?yàn)閷?duì)于佩戴VR設備的用戶而言，單純把顯示屏放在眼前無疑會對人體造成強烈的壓迫感，也無法聚焦畫面，更不用提所謂的沉浸感。因此，VR光學方案要解決的問題就是，通過光學系統放大屏幕畫面，同時將畫面拉遠到人眼能夠適應的距離。
任何光學方案的核心都是用以放大畫面的透鏡，而與透鏡配套的光學方案則會直接影響VR設備的形態、重量、體積等方面。之所以此時Pancake的出圈，與彼時非球面、菲涅爾透鏡的低調形成鮮明對比，其關鍵在于小型化。
NOLO CTO張佳寧告訴93913：“光學模塊對于VR設備而言一直都是非常重要的存在，但Pancake能受到更多關注的原因在于，這項技術幫助VR產品做到了前所未有的輕薄化，而更輕薄的VR產品就意味著更舒適的用戶體驗，這是VR行業目前十分看重的一點。”
VR頭顯是一種由頭部、頸部承壓的可穿戴設備。為了能讓用戶延長佩戴時間，并在更多場景下接納VR形式，VR設備的小型化、輕便化就成了行業必然的訴求，而Pancake目前來看似乎就是針對這一訴求的標準答案。
據智東西9月報道，2019年上市的3Glasses X1（Pancake）裸機重量僅有 150g，較2017年的 3Glasses D3（菲涅爾透鏡），在重量上減輕了一半；2020年上市的創維 S6（Pancake），較該品牌2019年發布的創維V90（菲涅爾透鏡），不僅在設備厚度方面減少了50%以上，還展示出了更高的分辨率；PICO于2021年發布的 Pico VR Glasses（Pancake），重量為119克，較Neo 3（菲涅爾透鏡）也減重了一半以上。
張佳寧表示，用戶面對動輒三五百克重的菲涅爾頭顯，一般只能堅持戴一兩個小時，這個數據在娛樂場景下都并不理想，更不要說在辦公、生產場景下的表現了。因此，基于小型化的產品邏輯，Pancake就成為了當下更適配于VR產品的光學方案。
在行業共同訴求之外，VR巨頭也對Pancake概念的傳播起到了不小作用。
在今年6月Meta舉行的Inside the Lab活動中，Pancake成為扎克伯格的此次演講中的重點之一，Pancake光學方案不僅將應用在Quest Pro等后續量產機型上，也成為Oculus此次發布的幾款概念機的主流光學方案。

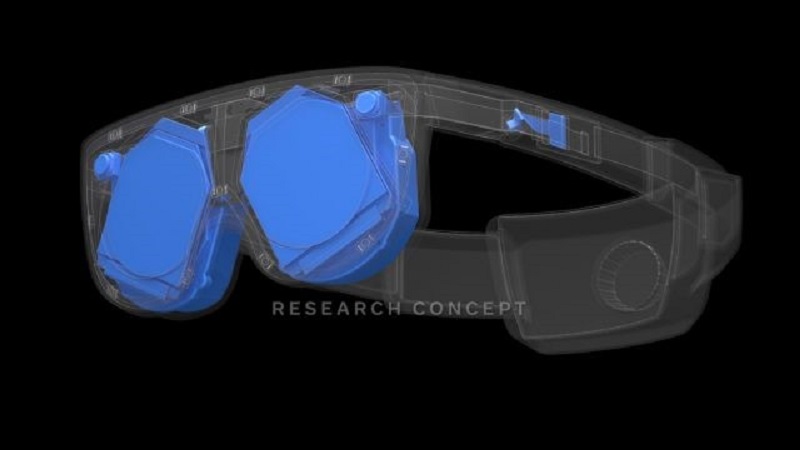

▲采用Pancake光學的概念機Mirror Lake，圖源：Meta
作為擁抱Pancake光學的另一個巨頭，PICO表示，相較于菲涅爾透鏡，Pancake光學方案一方面可以大幅壓縮屏幕到人眼的距離，甚至達到菲涅爾方案的1/2到1/3，在輕薄性方面極為突出；另一方面，在屏幕分辨率保持一致的情況下，Pancake光學方案相比于菲涅爾方案在清晰度上也有質的提升。
世界VR/AR協會中國區主席牛一鳴補充道：“其實不論是Pancake還是菲涅爾，這些光學方案在VR設備中都不是獨立存在的技術單元，要同時考慮屏幕、電池等諸多軟硬件技術單元才能設計出完整的解決方案。Pancake此時此刻的高存在感更像是版本造英雄，很大程度上得益于行業對這個概念的認同。”
然而，Pancake并不是完美無缺的，耐德佳（AR/VR光學模組供應商）CMO焦亞超坦言：“它在帶來輕便性的同時，也把光學鏡片的價格提到了前所未有的高度，所以短時間內Pancake在規模上很難取得壓倒性優勢。”
PICO認為，Pancake光學方案面臨的問題還有工藝問題，畢竟只做一兩片Pancake鏡片并不是什么難題，但是要想批量生產，Pancake鏡片在貼膜精度、質量管理、一致性等方面，都會比傳統的光學方案有更高要求，這必然會對供應商施加壓力。
效率和成本之間的取舍是商業永恒的難題，但VR光學方案之所以需要迭代，既是因?yàn)榇蠹乙恢睕]有找到能夠兼顧設備性能和舒適度的方案，也是因?yàn)闀r(shí)代不斷對VR產品提出更高要求。
VR光學的三個時代
VR光學從非球面透鏡走向菲涅爾，再到現在大熱的Pancake，其實是一個逐步提升的過程，但成本、工藝壓力都更小的非球面與菲涅爾又是如何成為過去式的呢？
業內一般把VR光學的演變劃分為三個時代：非球面、菲涅爾、Pancake。我們先從最早應用于VR產品，卻也最快被替代的非球面透鏡說起。
非球面透鏡的應用其實基于一個非常樸素的原理，就是通過透鏡鏡片把VR眼鏡屏幕的畫面放大，讓光路順著光源平直進入人眼。一個0.5英寸的屏幕畫面，通過非球面透鏡可將屏幕投射的畫面放大2.5倍以上，也能滿足90度到130度范圍的視場角。
然而，視野軸距和設備重量是非球面透鏡的致命缺點。早期配備非球面透鏡的VR設備，大都呈大長方形，屬于貨真價實的長焦、長軸頭顯，這些設備佩戴之后從貼眼處算起，至少要延伸8~10厘米才能夠?qū)崿F(xiàn)比較理想的畫面呈現。
焦亞超告訴93913：“其實，非球面光學出現以及普及的時間特別短，一兩年間它就被菲涅爾給全面替代了。”
非球面透鏡較多采用玻璃材質，經常需要多鏡片組合，且面臨制作工藝復雜、輕便性差的問題，因此行業很有動力尋求更便宜、更輕便的替代品。于是，菲涅爾迎來了進入VR行業的契機，菲涅爾透鏡的材質多是樹脂、塑料，在成本、重量方面都有極大的優勢，直到現在菲涅爾仍是VR行業的主流光學方案。
如果說非球面透鏡的光學思路與望遠鏡類似，是把遠端的畫面在眼前放大，那么菲涅爾透鏡則借鑒了完全不同的參照物——用于海上照明燈塔。與非球面透鏡的差異在于，菲涅爾透鏡不是直接通過普通凸面透鏡把畫面放大，而是利用梯形結構，以更小的鏡片體積達到把平行光傳遞到遠處。相應地，這也加大了制作工藝的復雜程度，對供應商提出了更高的要求。
菲涅爾透鏡較非球面透鏡最大的進步在于大幅縮短了焦距，其鏡片通過梯形結構形成了若干棱齒，而這些棱齒的作用在于通過折射縮短光傳播的路徑，使得菲涅爾透鏡能夠以更輕薄的形式呈現VR畫面。雖然菲涅爾透鏡已經占據主流多年，但也正是因?yàn)樘菪谓Y(jié)構性成果的棱齒，導致菲涅爾鏡片邊緣部分容易出現“鬼影”，這一缺陷至今還未完全克服。
其實業內不乏消除鬼影的解決方案，但這些方案都并不便宜，會讓菲涅爾透鏡失去原有的性價比優勢，而對于商業組織而言在效率和成本的天平面前，大家都不約而同地偏向于后者。
Pancake光學最早出現于上世紀60年代，曾小范圍應用于投影儀、相機。Pancake采取了折疊光路的思路，這是它與采用了平行光路的非球面、菲涅爾光學系統最大的不同。

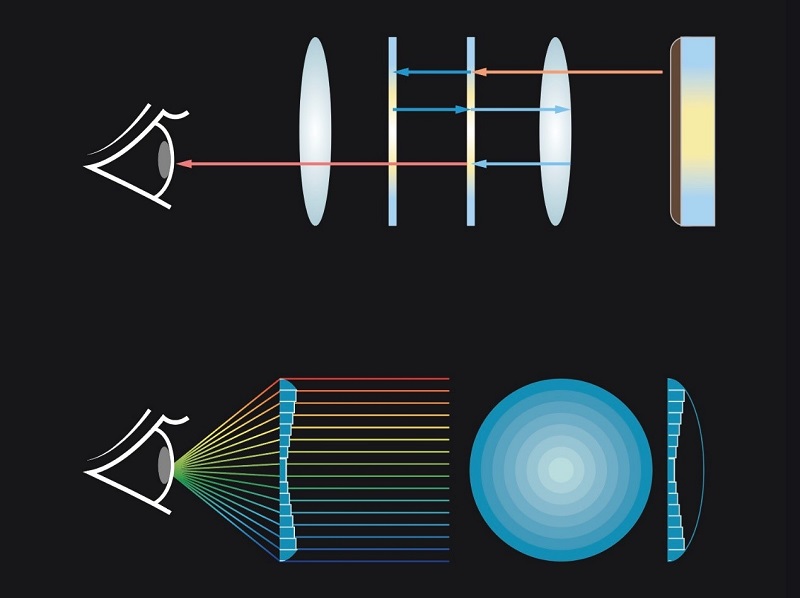

▲上：Pancake光學，下：菲涅爾光學
平行光路就好比一把展開的折扇，光會平行劃過整個扇面；而折疊光路更像是一把收疊好的折扇，光走過的路線被曲折地收納進了褶皺，這就意味著兩者走過的光路的長度相同，但折疊光路設備的焦距與體積卻大幅縮小了。
眾所周知，成本高是Pancake光學方案的一大缺點，其鏡片成本是菲涅爾透鏡的5倍以上。另外，pancake 光路經過折疊后，必然會面臨光能損失。
Pancake的光路折疊原理雖然大幅縮減了VR頭顯的體積和重量，但正是因?yàn)檎郫B這一特質導致光線每經過一次折射就會損失50%左右的亮度，而巨大的光損則意味著采用Pancake光學方案的VR設備得配備更高亮度的屏幕，并且要承受更高的能耗。
目前，非球面透鏡和菲涅爾透鏡的透光率都能達到90%，甚至95%以上，而Pancake鏡片的透光率如果能達到25%便已經是行業天花板。
所以，VR硬件廠商為了彌補Pancake的光損缺陷，不得不選用更高流明的顯示面板。流明簡單來說指光在單位面積內表現出的亮度，菲涅爾透鏡做到3000流明便足夠了，但要做Pancake透鏡的話就不得不把流明提高到16000。

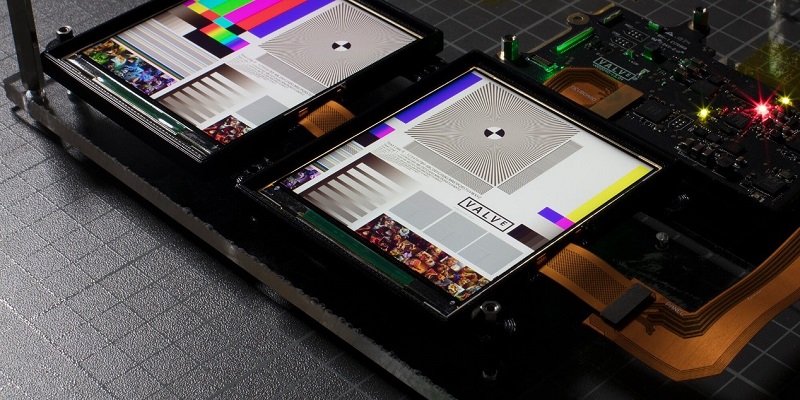

▲VR顯示面板，圖源：網絡
因此，Pancake雖然在小型化方面較菲涅爾更進了一步，焦亞超還是認為，如果Pancake的成本不壓低到菲涅爾的水平，那么菲涅爾VR設備是不會退場的。
其實，不論是非球面、菲涅爾，還是Pancake都并非新技術，被VR行業采用與否的關鍵在于工藝制程成熟的時機。
如果用發展的眼光看VR光學的變遷，菲涅爾透鏡占據主流很多年，已經形成了一套相當成熟的光學方案，雖然在減少畸變、鬼影方面，菲涅爾還有一定改善空間，但總體看來成長性有限?？梢膊坏貌怀姓J(rèn)，對于主打性價比的VR頭顯而言，菲涅爾絕對是一個不錯的選擇。
而Pancake光學方案則是集成長性與不確定為一體的存在，業內還沒有形成固定的標準制程，業內人士隨口就能講出四五種解決方案。單片或雙片甚至三片的，曲面或平面的，貼膜或不貼膜，這些選項可以帶來無數排列集合，其他硬件單元的配套也各有不同。
這一現象一方面意味著，目前Pancake方案和其配套并不成熟，另一方面也意味著Pancake還有很多潛力可挖掘、可探索，發展空間要比菲涅爾大得多。
產業鏈中的“?！迸c“機”
VR光學不斷進步在反映在產業鏈上，則是供應商競爭的不斷加劇，以及行業資源的不斷整合。
VR光學模組主要由光學屏幕、鏡片、結構設計三部分組成。屏幕作為VR設備的一個重要成像元器件，分辨率，以及對比度是評判其品質的重要標準。目前LCD、Micro-OLED這兩種屏被業內討論得最多，Mini-Led屏也作為一個概念性產品頗受關注。在不考慮成本的情況下，Micro-OLED屏是VR頭顯最理想的適配方案，但若是回歸商業邏輯，Micro-OLED也是另一個高不可攀的存在。
當業內在討論屏幕分辨率的時候，PPI（Pixel Per Inch）是舉足輕重的一個參考維度，PPI與畫面的細膩程度相關，具體說來就是每一英尺的面積能容納多少顆像素。在這一指標面前，Micro-OLED屏幕占?jí)旱剐詢?yōu)勢，LCD屏幕的PPI一般在1200~1500，而Micro-OLED屏幕的PPI一般在3700以上。而這一差距也直接體現在兩者的分辨率上。在屏幕尺寸相同的情況下，Micro-OLED屏幕的分辨率明顯更為卓越，以2.1寸的屏幕為例，LCD目前能達到的分辨率是2.2K×2.2K，Micro-OLED的分辨率能高達驚人的6K×6K。
對比度主要體現在畫面色彩的鮮明程度，通俗來講就是黑有多黑、白有多白。在對比度方面，Micro-OLED較LCD的優勢也很明顯，LCD屏的對比度一般在100:1~500:1的范圍內，而Micro-OLED屏幕已經能達到百萬比1的程度了。從黑到白的顏色漸變，LCD屏幕能分1000級左右，而Micro-OLED能夠達到10萬級，因此OLD屏幕的色彩還原度遠超LCD。
焦亞超表示，Mirco-OLED的確是好東西，但可惜的是它實在比LCD屏貴太多了，所以目前Mirco-OLED很難在VR行業里實現大規模應用。但值得慶幸的是，三星、京東方等硬件廠商已經開始借鑒LED技術去升級LCD屏，在很大程度上提升了LCD屏的分辨率和對比度，這也是為什么現在LCD屏仍然是VR行業主流。
至于Mini-LED屏幕，從理論上講它的分辨率和對比度都可以與Micro-OLED比肩，還在成本上更具優勢，但這一切都還停留在概念階段。
焦亞超直言：“隨著光學方案幾次變遷，VR光學模組的組裝也越來越難了，目前主要體現在菲涅爾到Pancake的過渡。”
在五年之前菲涅爾透鏡的供應商滿地開花，尤其是在深圳，當時的成本甚至能壓到10塊錢。隨著行業資源的不斷整合，準入門檻也隨之提升，生意最終集中到了頭部玩家，于是圍繞菲涅爾透鏡的供應鏈進入成熟期。然而，最近終端VR廠商對Pancake的熱情打破了這一格局。
雖然Pancake的高成本可能讓多數中小廠商望而生畏，但焦亞超表示，短時間內如果沒有出現比Pancake更好的光學方案，VR產業鏈一定會傾全力把成本打下來，這就和座機、手機價格不斷變便宜的道理一樣。
然而在成本以外，Pancake還給供應商帶來了新的難題。首先鏡片的數量增多了，雖然也有如PICO這樣的廠商采用了一片式的Pancake方案，但是采用兩片式、三片式Pancake方案的廠商仍有很多，于是制作人員操作的復雜程度直線上升。
另外，Pancake鏡片上配套的偏振膜不但對平整度和放置角度要求極高，同時還面臨美國3M公司的“卡脖子”威脅，想要拿貨的供應商不得不出一筆不菲的授權費。
更值得注意的是，短時間內國內廠商很難拿出這種偏振膜的國產替代方案。某業內人士透露，日本一些材料學公司在5年前便開始了3M偏振膜替代品研發，投入了將近5000萬美金，至今無果。
尤其在中國VR設備出貨量不大的情況下，國內廠商面對3M 更缺乏議價權，如果未來Pancake全面替代了菲涅爾，材料壟斷對中國VR行業而言是巨大的威脅。
VR產業鏈作為一個跨國際、多層次的網絡，任何玩家都不能拋開宏觀語境敘事，而處在這張網絡上的廠商正在為各自的利益而戰國內玩家們的立場尤其微妙，既有分蛋糕的喜悅，也有爭蛋糕的焦慮。
若以傳統的眼光看待VR產業鏈，VR產業的上游主要由硬件供應商、軟件制作方構成，可以把它們理解為汽車行業中的二級供應商；VR產業中游的主要角色是系統集成商，類似于VR界的“富士康”，是類似于汽車行業一級供應商的存在，直接為下游提供服務；VR產業下游則是VR終端品牌廠商。
雖然VR產業中囊括了一眾企業，但處于不同環節的供應商在產業鏈中的議價權也不盡相同。其中，上游硬件部分主要包括以高通、海思為代表的芯片供應商，以歌爾股份、舜宇光學為代表的聲光學元器件供應商，以京東方、TCL為代表的屏幕供應商，以意法半導體、韋爾股份為代表的傳感器供應商，軟件、內容渠道的主要供應方有谷歌、微軟、Steam、PICO等；中游系統集成的主要玩家有歌爾股份、立訊精密、和碩；下游VR品牌方則以Meta、PICO、NOLO、Sony為代表。
與手機產業類似，芯片在VR產業中也有著舉足輕重的地位，成本占到VR設備的四分之一左右，是高議價權的代表，屏幕供應商的地位緊隨其后，而VR產業中包括光學元器件在內的其他殼料、元器件供應商則面對著相對激烈的競爭。
然而，在現實中VR產業上中下游的劃分并非像行業圖譜那般涇渭分明，近幾年VR產業各環節的邊界有明顯模糊化的趨勢。VR行業之所以出現這一趨勢，既有產業鏈資源整合的內因，也有外部宏觀環境的影響。
從內部看來，VR供應鏈邊界的模糊化首先體現在跨游供貨，也就是跨游擴大業務范圍，比如一些中游的供應商已經進軍上游，另一些下游的VR終端廠商也開始著手中上游的設計、整合環節。焦亞超告訴93913，耐德佳作為AR/VR光學模組的供應方本屬于產業中游，但由于光學元器件廠商在設計產品時必須從整機角度考慮，再加上耐德佳具備VR光學模組自主研發和制造的能力，于是在向下游廠商供貨的同時，也會為上游廠商提供服務，比如為高通為測試其芯片性能往往會制作XR參考樣機，耐德佳會為其提供XR光學解決方案。
從外部看來，全球手機銷量下行已成既定趨勢，據IDC數據，連續增長多年智能手機銷量在2020年迎來了-12.5%的負增長率，即使全球智能手機銷量在2021年反彈至5.7%，也可以預見手機是常規規模高增長的時代已一去不復返了。因此，在為智能手機供貨以外，手機產業鏈的供貨商還需要主要?jiǎng)e的出路，而VR產業則是那個新增長極，這也意味著VR產業鏈上老玩家不得不和新涌入的重新分一分蛋糕，產業格局必然會被攪亂。
焦亞超表示：“這樣的混亂未必是一件壞事，一方面這給了中小廠商彎道超車的機會，另一方面競爭與淘汰也勢必催生出更好的產品。”
張佳寧則認為：“不同供應商拓寬業務邊界都有各自的立場，但這大概率是階段性的現象，當VR產品更成熟、出貨量更大時，明確的分工將再度成為共贏的選擇。”
Pancake不是終點
Pancake雖好，但即使其成本、工藝難題得到解決，也不會成為VR光學的最終答案。
牛一鳴坦言，現在我們看到的Pancake光學還不能稱之為一個成熟的斷代，而是一個過渡性的產物。目前我們看到的這種折疊反射的光學方案，它對于成像效果、分辨率、能耗等方面都是有妥協的。Pancake雖然在一定程度上提升了畫面的對比度、清晰度，以及細膩程度，但在得到這些好處的同時，也增加了光學畸變的概率。
除了Pancake以外，其實業內不乏更前沿的光學技術，雖然它們距離商業化的距離更遠，但對于VR產業而言，這些儲備技術為VR產品的進化方向提供了無限可能。
1. 液晶偏振全息LCPHs

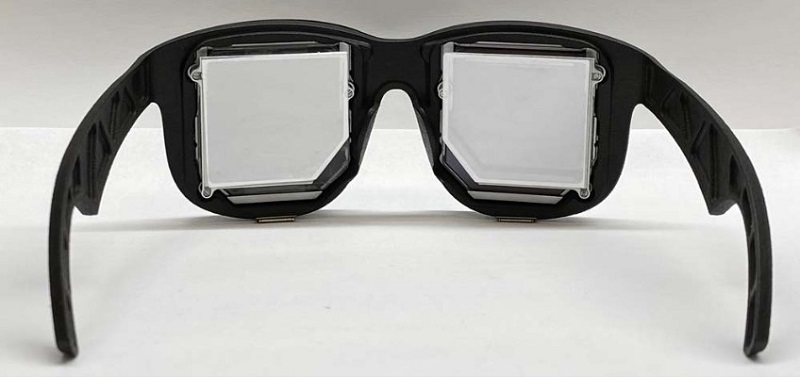

▲采用 LCPHs 技術的超薄眼鏡原型，圖源：Meta
2021年7月，F(xiàn)acebook在一份名為《Toward Lighter,Thinner AR/VR System》的報告中提出液晶偏振全息LCPHs技術方向。液晶偏振全息技術是全息技術與液晶光子學技術的融合，這兩項技術由來已久，并且都到了非常成熟的應用階段。
偏振全息元件（PHs:Polarization Holograms）能在薄封裝中提供多功能光學響應，且能自由選擇角度和光譜帶框，是透鏡、光柵、波導、透鏡陣列、漫射器和消色差或彩色光學器件的理想材料。對于VR光學系統而言，PHs極高的偏振靈敏度尤其能為光學方案的設計增加自由度，且能實現比Pancake方案更極致的小型化。
2. 復眼透鏡

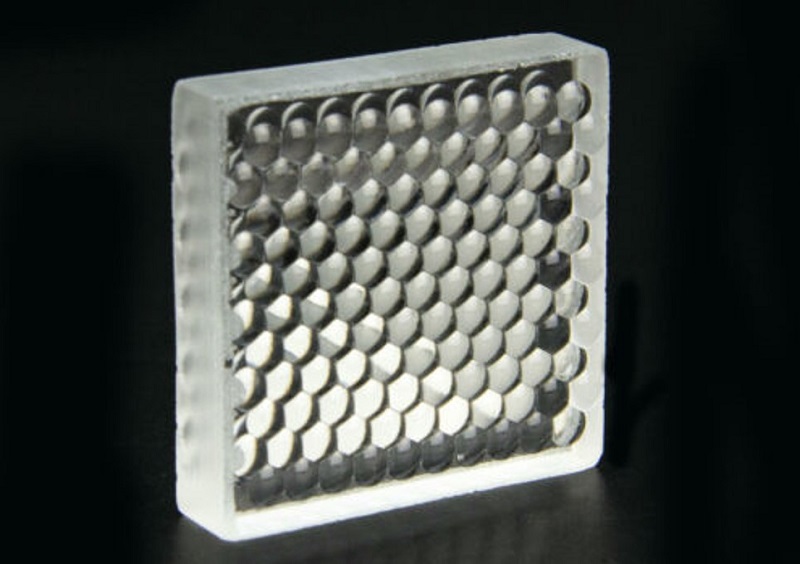

▲復眼透鏡，圖源：網絡
顧名思義，復眼透鏡的設計取材于昆蟲復眼，即通過一系列小型透鏡組合模仿蜻蜓、蜜蜂的視野，并由此獲得高效的光能利用率。全球AR/VR協會曾在NASA接觸過一個應用了復眼透鏡的VR原型機，這項技術在全球范圍內都是極為前沿的存在。牛一鳴表示在高光能利用率之外復眼透鏡還有一個絕對優勢，由于直接模仿昆蟲復眼結構，所以應用了這種透鏡的VR設備在視場角方面基本沒有限制，能夠輕松做到180度以上。
3. 超表面

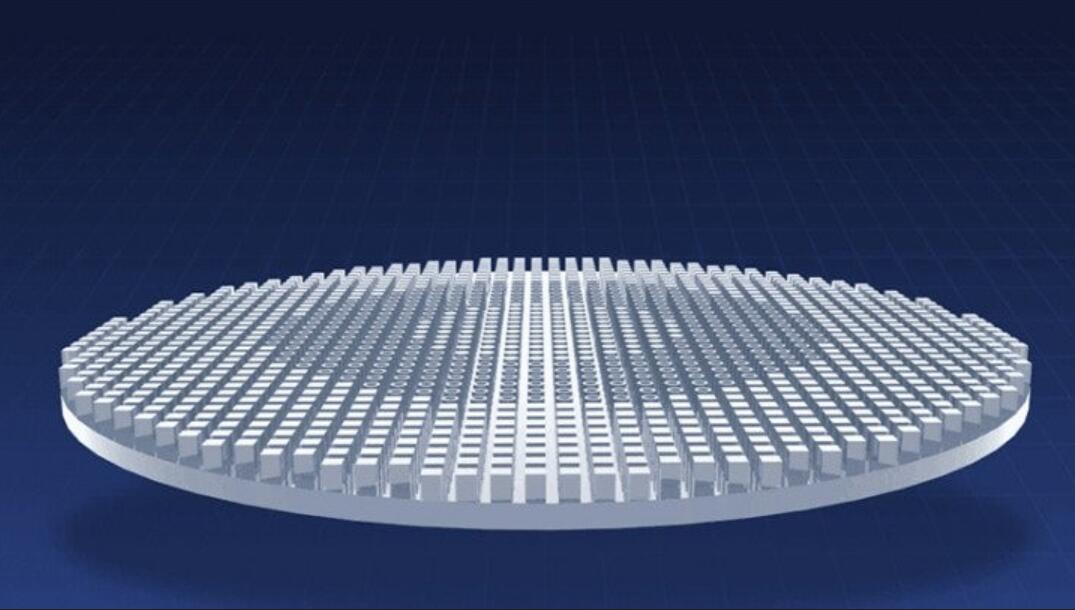

▲超表面透鏡，圖源：網絡
Metasurface在光學里是超表面的意思，這一技術路徑瞄準了透鏡面型的進化。在非球面透鏡出現之前，體積更大的球面透鏡也曾在光學設備中有一席之地，但因?yàn)榍蛐瓮哥R會帶來嚴重的畸變，于是改良后的非球面透鏡面世，一般呈半球形。往后，透鏡面型進一步演化出了自由曲面透鏡，這意味著透鏡的面形可以不規則、不對稱，光學元件的設計和研發人員有了更大的發揮空間，菲涅爾透鏡正是自由曲面透鏡的一種。
據納米光子實驗室官網，超表面是一種由二維周期性亞波長結構陣列組成的人工材料，具有高度靈活的光響應能力，通過設計合適的亞波長結構，能對實現對入射光的相位，振幅，偏振態進行任意控制。焦亞超補充道，超表面的出現意味著我們掌握了給更多控制光學系統的變量，可以從前所未有的維度上做調整，但超表面還停留在理論基礎上，因?yàn)檫@項技術要求精度極高，要在10納米以下，市面上還沒有廠商能夠做得出來。
在交流的最后，幾位資深從業者坦言，VR行業的發展的確并非順風順?biāo)?，但這是新事物的必經之路，手機、電腦、汽車也有著同樣曲折的發展歷程，對于VR人來說只要大方向是對的，便值得堅持。
焦亞超坦言道：“我們不能因?yàn)橐荒甑匿N量漂亮就盲目擴張，也不能因?yàn)橐荒甑匿N量慘淡就不干了，在資本和輿論風向以外，產業內的人更關注VR相關的技術有沒有實實在在地進步，往提升人機交互的信仰靠攏。”
2021年全球VR設備出貨量破千萬，這無疑是一個積極的信號。張佳寧認為，VR產品已經到了在C端大規模普及的階段了，越來越逼近爆發點，相比五年前，無論交互技術、光學方案，還是算力、網速等方面的硬問題已經都有了解決方案，可以說VR行業所依賴的基礎設施已經有了質的改善。
從第一款VR頭盔——達摩克利斯之劍（1968）的誕生，到上世紀90年代、千禧年初，以及近十年的這三波浪潮，VR行業已經歷了無數次的風口與寒冬。與過去的大風大浪相比，當下Pancake這個概念的興起也許不算什么，但其現實意義在于實質性地推動了VR設備小型化發展的齒輪。也許小型化也不能解決VR產品所有的問題，但要知道智能手機也是從板磚逐漸進化到現在的成熟形態。只要有足夠的耐心，好事總會發生，不妨讓子彈再飛一會兒。
