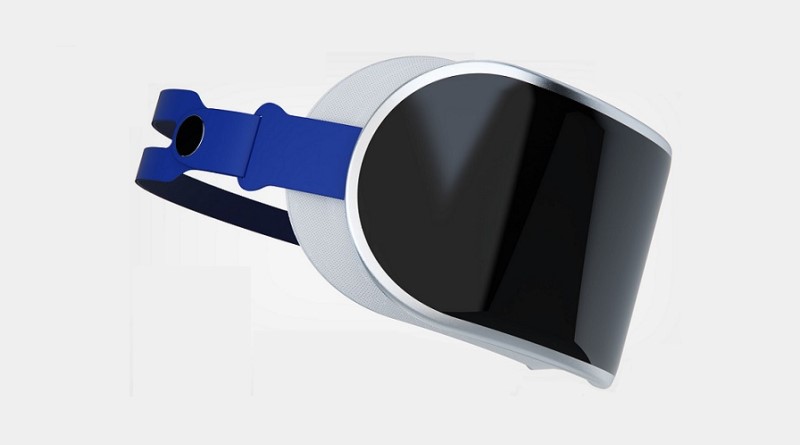

2020年以來蘋果已陸續發布了針對蘋果AR/VR頭顯的專利，如今，美國專利商標局公布了蘋果一項新專利申請，涉及使用不同方法的冷卻系統，該專利名為“頭戴式設備降噪”，該專利旨在為用戶提供靜音冷卻系統，以便頭顯用戶在玩游戲時，能夠長時間佩戴舒適。

蘋果指出，頭戴式設備，例如頭戴式顯示器、頭顯、護目鏡、智能眼鏡、平視顯示器等，可以執行由可穿戴設備包括的組件（例如傳感器、電路和其他硬件）管理的一系列功能，頭戴式設備可以提供身臨其境或自然的用戶體驗，因此用戶可以輕松專注于享受體驗，而不會被頭戴式設備的機制分心。

頭戴式設備的組件在運行期間會產生熱量，長時間的過熱會損壞頭戴式設備的組件并導致用戶不適。

為此，該專利可以通過多種方式減少熱量，包括使用集成到頭戴式設備中的主動機制（例如，空氣推進器）。然而，主動冷卻機制（例如，鼓風機）的運行會產生噪音，這可能會降低用戶對頭戴式設備的預期。

而蘋果的發明涵蓋了可以提供有效管理熱量的頭戴式設備的系統，同時還可以以一種降低用戶感知的方式管理噪音輸出。

例如，跨流道延伸的支撐構件可在流動通道內提供具有不同輪廓或橫截面尺寸的多個截面，每個剖面或橫截面尺寸可以產生不同頻率的音調噪聲，因此產生的音調噪聲將分布在多個頻率上，這種支撐構件可在流道內移動定位，并剛性耦合到所述頭戴式設備的其他組件，例如頭戴式設備外側的相機和頭部?jī)?nèi)側的顯示模塊。這樣的支撐構件還支持吸取頭戴式設備的其他部件熱量，以便通過流道內的空氣流動來起到消散目的。

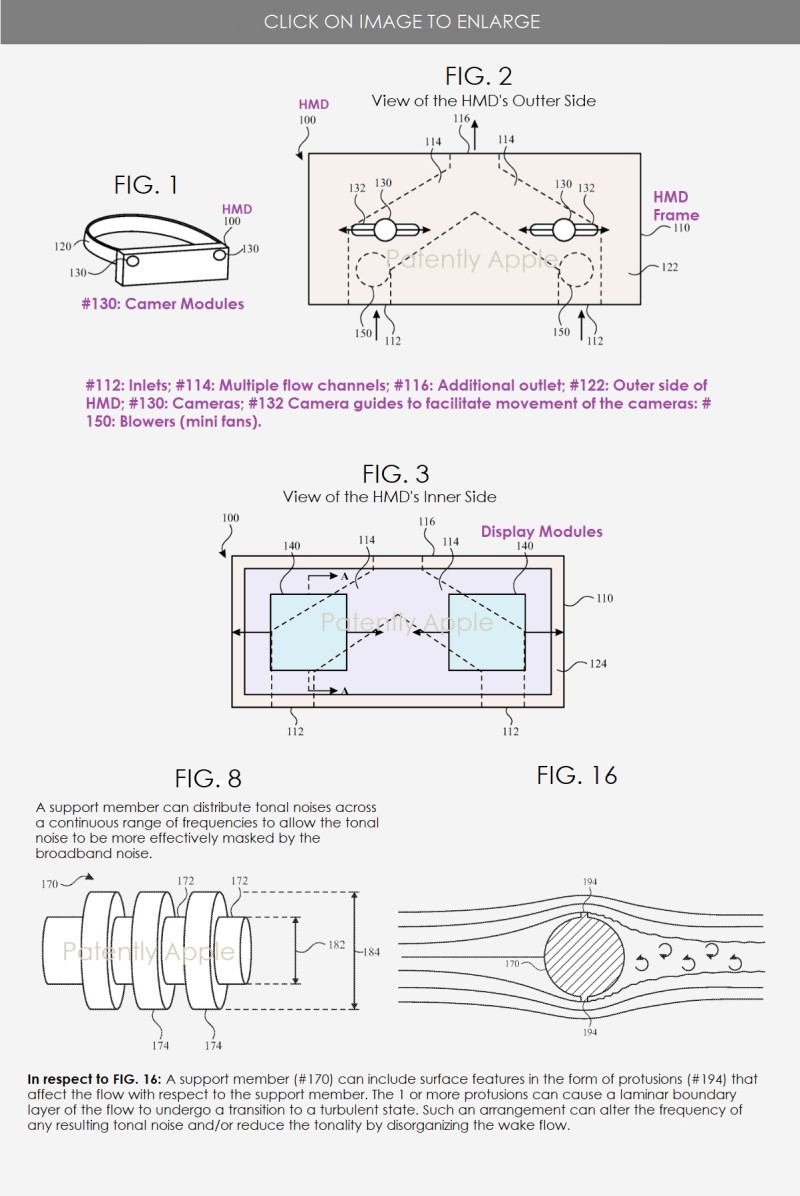

蘋果專利圖1示例了本發明涉及頭戴式裝置(HMD)；圖2示例了HMD的外殼，而圖3示例了HMD的外殼及內部視圖。

蘋果專利圖8示例了具有可變（例如，階梯式）橫截面尺寸的支撐構件的透視圖；圖16示例了流動通道中的支撐構件的截面圖，其包括了影響相對于支撐構件的流動表面特征。

具體專利詳情，請查看蘋果專利申請?zhí)朥S 20220394889 A1。

來源：patentlyapple
