美國專利商標局公布了蘋果一項專利申請，該專利申請涉及智能眼鏡和XR頭顯眼部成像系統，該系統將支持XR應用眼部追蹤功能。

蘋果專利申請涉及在XR應用提供眼動追蹤的方法和HMD（Apple Vision Pro或智能眼鏡）。HMD還包括可穿戴設備，例如耳機、頭盔、護目鏡或眼鏡。

XR系統包括HMD、可用于捕捉用戶環境的靜態圖像或視頻幀的一個或多個攝像頭。HMD可包括位于眼睛前面的透鏡，佩戴者可以通過該透鏡觀看環境。

在XR系統中，虛擬內容可顯示或投影到這些鏡片上，以使佩戴者可以看到虛擬內容，同時仍然能通過鏡片查看真實環境。

在至少一些系統中，HMD可包括視線追蹤技術。在示例凝視追蹤系統中，一個或多個紅外（IR）光源向用戶眼睛發射IR光，一部分紅外光從眼睛反射并被眼睛追蹤相機捕獲。

由眼睛追蹤相機捕獲的圖像可被輸入到例如由HMD控制器的一個或多個處理器實現的閃爍和瞳孔檢測過程。該過程的結果被傳遞到注視估計過程，例如由控制器的一個或多個處理器實現，以估計用戶的注視點。這種注視追蹤方法被稱為PCCR（瞳孔中心角膜反射）追蹤。

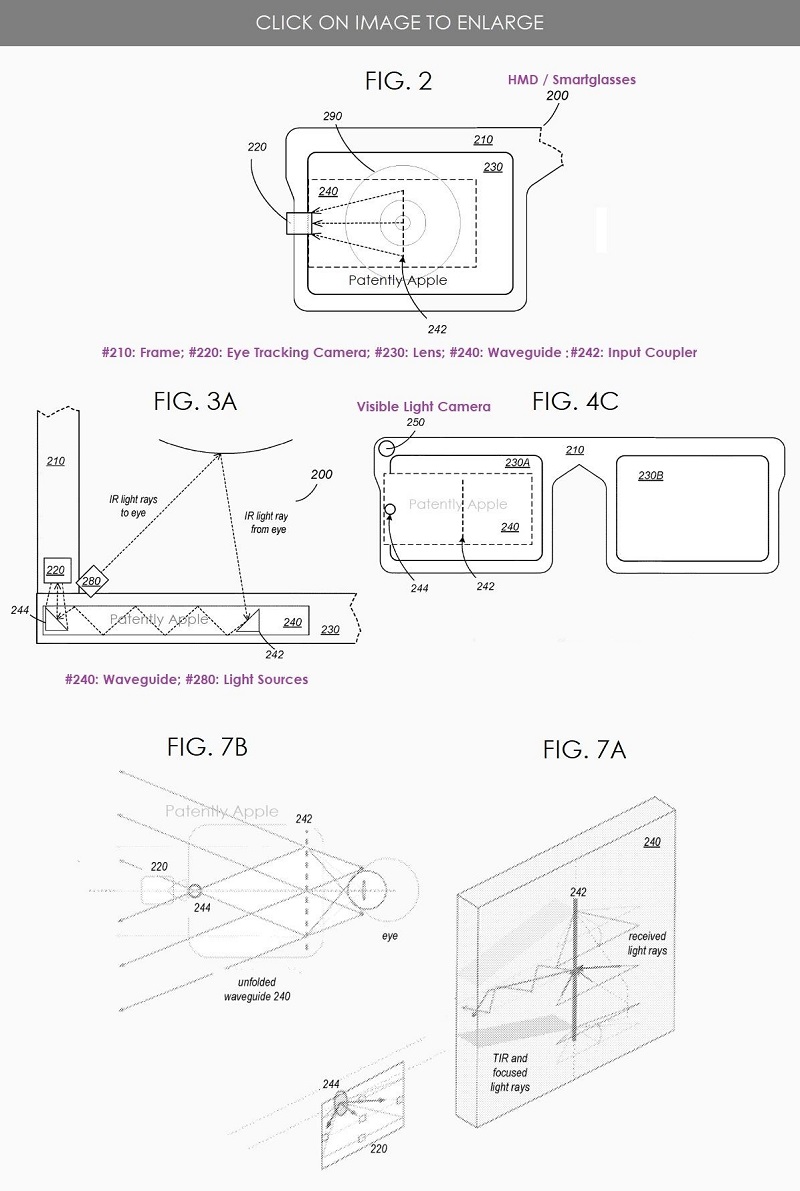

蘋果專利圖2概括示出了在諸如一副眼鏡的透鏡中使用具有窄輸入耦合器和輸出耦合器的波導來對用戶眼睛進行成像。

蘋果專利圖3A說明了輸入耦合器#242使用衍射或反射來改變光線角度，以便光線通過波導#240內的全內反射（TIR）重定向至輸出耦合器#244。輸入耦合器可被選擇為使得它僅影響由光源#280發射的光譜紅外（IR）部分內的范圍（例如，~850或~940納米）?；蛘邔?duì)光譜的可見部分內的光沒有影響，使得用戶對環境的觀察以及HMID顯示組件的輸出不會受到負面影響。重定向的紅外光線由輸出耦合器重定向到位于HMD框架 #210上某處的眼睛追蹤相機#220。
