本文編譯自VGHF游戲歷史基金會網站文章SEGA VR REVIVED: EMULATING AN UNRELEASED GENESIS ACCESSORY(https://gamehistory.org/segavr/),作者為Rich Whitehouse,文中的“我”均指原作者Rich Whitehouse。
自誕生以來,虛擬現實經歷了幾波被稱為視頻游戲“Next Big Thing”的浪潮。

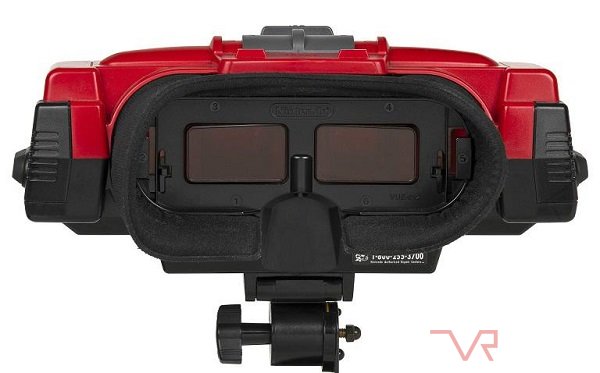

90年代初期,虛擬現實的潛力給大眾帶來了充分想象空間。報紙、雜志、電視新聞?lì)l道甚至包括《The Lawnmower Man》等主流電影都在描繪VR引人注目的功能。包括任天堂在內的不少公司都在嘗試將VR技術用于新的產品,但最終真正推向市場的僅僅只有少數。
這一時期,世嘉也在積極探索如何設計一套價格合適的VR外設,來拓展家用主機世嘉MD(即SEGA Genesis)的游戲性。與一些VR街機設備動輒5位數的價格不同,世嘉VR頭顯的目標售價僅200美元,配備高頻慣性測量單元和兩個LCD屏幕,與如今的VR頭顯設計十分相似。1993年世嘉向記者和經銷商公布了這一全新的外設,期望在VR的前沿領域取得新的突破。得益于當時一家初創公司One-Sendai的專利授權,世嘉VR頭顯的追蹤解決方案僅需1美元的生產成本,這也是其價格能夠低至200美元的關鍵。
盡管世嘉官方對于最終取消VR頭顯上市給出的理由是:因?yàn)閂R體驗過于逼真和沉浸,玩家可能在使用這款VR頭顯時因?yàn)樗奶幾邉?dòng)而面臨極高的傷害風險,但這一理由十分牽強。因?yàn)槭兰螐乃固垢Q芯克@得的反饋稱,使用世嘉VR頭顯可能導致頭昏眼花甚至頭痛,特別是對于兒童和青少年有更高的風險。而世嘉前首席執行官Tom Kalinske也在Retro Gamer Podcast的一集中證實,后者才是世嘉放棄VR項目的主要原因。
迄今為止,我們對于世嘉VR的了解大部分來源于早年CES展示的外觀原型、世嘉的廣告、專利文件以及來自內部工作人員的部分資料,但這也意味著我們對于世嘉VR許多技術細節的了解大多基于推測,甚至根本是未知的。想要回顧和研究這樣一款在當時來說突破了許多技術界限的產品,這些細節十分重要。無論世嘉VR是否實現了世嘉的野心,它在VR的歷史上依然是一款耀眼的產品。
如果你想了解世嘉VR到底是一款怎樣的產品,最佳的選擇當然是找到世嘉VR頭顯硬件,其次則是從世嘉VR的配套游戲入手,研究出游戲運行時對硬件的需求,這樣我們也能夠獲取足夠多的信息來模擬真正的世嘉VR頭顯。通過軟件來推測出世嘉VR的真實體驗,正是我的研究目標。
世嘉VR這款產品公開時,有多款為這一VR外設開發的游戲正在研發中,但由于世嘉VR取消了發售,這些游戲也隨之被埋入了歷史的塵埃。不過令人驚喜的是,來自 Gaming Alexandria的Dylan Mansfield努力聯系上了Futurescape Productions的聯合創始人Kenneth Hurley,他們曾為世嘉VR開發了一款名為《Nuclear Rush》的第一人稱動作游戲。
《Nuclear Rush》的背景設定在2032年,化石即將枯竭,而世界對于電力的需求仍在不斷增長。玩家在游戲中需要進入擁有老式核反應堆的秘密區域,收集放射性燃料。由于畫面和背景較為相似,這款游戲常常被和另一款世嘉VR游戲《Iron Hammer》混淆。1993年的夏季CES上,《Nuclear Rush》放出了部分未加入最終版本HUD的游戲畫面,更加清晰的展示了游戲本身的內容。
在Dylan聯系上Hurley并表明了自己對于世嘉VR的興趣后,Hurley拿出了一張1994年8月6日制作的CD-ROM光盤,這張光盤包含了《Nuclear Rush》的完整源碼,并且歷經26年依然沒有任何的數據丟失。
這張光盤正是對世嘉VR探索的起點。我們首先要做的是編譯《Nuclear Rush》并讓其能夠正常運行,然后通過這款游戲,在世嘉VR廢棄超過25年后的今天,重建世嘉歷史中值得被銘記的一頁。
構建光盤源碼
盡管Hurley的光盤中包含了《Nuclear Rush》的完整源碼,卻沒有包含任何已經編譯好的二進制文件。為了能夠?qū)⒃创a很好的組織起來,Dylan找到了我。乍一看,我們已經收集齊了編譯游戲所需的全部資料,包括所有的美術資源和大部分需要的工具,盡管其中有部分?jǐn)?shù)據來自光盤上另一款世嘉游戲《Monster Hunter(怪物獵人)》
大部分《Nuclear Rush》的游戲代碼是用C語言寫的,需要使用Sierra 68000 C語言編譯器進行編譯,其中包含了一些樣板代碼(例如世嘉VR頭顯驅動)以及其他零碎的匯編代碼。游戲代碼編譯最耗時的部分是縮放工具,同樣用C語言編寫,但是進行了一些改造。編譯器會按照需要根據C語言代碼生成本地M68K代碼,供游戲運行時調用。
除標準的構建(Build)工具之外,構建過程還需要一些專有工具來提取美術資源數據并將其轉換成游戲直接使用的格式。例如CVTSCE.EXE用來提取靜態背景以及UI;ANM2FPA用來提取可選RLE的縮放化精靈和動畫;最后LZSSC.EXE用標準的LZSS壓縮算法(12-bit偏移,4-bit長度)來壓縮CVTSCE.EXE生成的資源。
在我首次嘗試構建時,發現有一個工具DUMP.EXE缺失了。查找該工具可能的作用時,我發現它只是打開了一個文件,然后使用stdout逐個字節將信息寫入該文件中,以便匯編程序能夠讀取該二進制文件。在花費了寶貴的時間用Borland C ++ 3.0編寫一些代碼后,我生成了一個替換的可執行文件,最終成功完成了源碼的構建。
源碼構建成功后生成了一個COFF格式文件,但游戲ROM最重要的部分被分成了數個額外的文件。我希望在相同的MS-DOS環境下將這些文件打包成可運行的游戲ROM,因此向好友Borland尋求幫助讓他幫忙寫了另一個程序來分析COFF文件,從而生成正確包含其他文件的二進制ROM,并在該ROM的頭部寫入校驗數據。
首次運行ROM文件
當我在MD模擬器中首次運行構建出的ROM文件時,模擬器的歡迎畫面讓我非常開心:至少游戲已經進入了正常的執行步驟。
但顯而易見的是,我并沒有頭部追蹤器。游戲成功識別了頭部追蹤器的缺失,進入了非VR的運行模式。隨著背景音樂的播放,游戲似乎運行的非常正常,直到我按下開始按鈕并進入主菜單。菜單字體使用的調色板似乎損壞了,所有的菜單文字都很難辨認。我嘗試著加載游戲的第一關,但程序計數器開始報錯,整個程序崩潰了。
像往常一樣,Debug的時間到了。我從COFF文件中轉儲出了全部的Debug符號,然后使用這些符號的地址加入了一些新的斷點,來查看關卡加載出錯前程序都做了寫什么。
經過一段時間的反復嘗試,我發現游戲成功的加載了第一關,甚至在崩潰前還顯示了1-2幀的畫面,然后縮放器為一個精靈設置了一個錯誤的偏移,并造成了后續一系列的程序錯誤。前文提到過,我從另一個游戲的數據中提取了一些工具,這就是問題的所在。這些工具可能在完成《Nuclear Rush》后更改了部分代碼,最終我在縮放器主入口代碼前幾行發現了導致問題的代碼:
后兩行指針的累加是為了跳過一些完全無用的數據,而這些數據不知什么時候似乎已經從ANM2FPA.EXE的輸出中被移除了。既然這些數據已經完全被移除,我只需要?jiǎng)h除這兩行指針累加的命令即可。
完成改動后,關卡終于能正常加載了,但背景中一些圖塊和一些HUD精靈依然顯示為亂碼。這看起來應該和之前是同樣的問題,由于《怪物獵人》游戲的數據格式發生了改動導致工具代碼發生變化,只不過沒有像之前的代碼那樣造成災難性的后果。最終在一個忙碌的周六,我排查解決了之前遇到的問題并重新構建了一版正確的ROM,最終成功進入了游戲的關卡中,享受我的首次《Nuclear Rush》之旅。
尋找游戲源碼BUG
當游戲能夠正常運行后,我還需要回頭去解決一些之前碰到的其他BUG。我并不知道到底有多少BUG是由于工具的混用引起的,有多少是游戲“最終”版本的遺留BUG。這里的“最終”指的不是最終零售版本,盡管游戲已經有效的完成了開發,但顯然沒有經歷過經典的debug過程來保證游戲的質量。
根據整個代碼中出現的少量WCES94預處理程序檢查,我推測《Nuclear Rush》原本計劃在1994年冬季CES上再次進行展示。而Kenneth1994年8月6日刻錄的CD-ROM盡管包含了游戲接近開發完成時的源代碼,但顯然還不是能夠作為商業發行的版本。
在整個游戲中泛濫的調色板錯誤很可能還是和構建時用到的工具集有關,這是一個很有意思的問題。CVTSCE.EXE文件很可能在《Nuclear Rush》開發完成后也被修改,同時在文章前半部分的圖片中你也能夠看到,CVTSCE.EXE打包資源其實還有很多參數可以進行設置,這些參數影響了資源打包成為二進制文件的方式。調色板的錯誤可能和CVTSCE.EXE的默認參數有關,但還存在著更深層次的問題。
CVTSCE.EXE提取的許多基于圖塊的源圖像都用到了多個調色板,數量和偏移也不盡相同。例如,一幅圖像可能使用調色板1和調色板2,而另一幅圖像可能僅使用調色板0,依此類推。CVTSCE.EXE輸出的文件格式旨在為文件中的第一個調色板指定索引,并設定調色板的數量。加載圖像后,它將使用該索引和計數來確定當前使用的調色板并將其加載到CRAM中。這里的問題是調色板索引/計數的默認值對《Nuclear Rush》中的所有圖像來說可能都是錯誤的,而且我沒有看到任何文件數據幫助說明工具針對目錄之外的內容使用時如何進行設置。
最終我不得不修改CVTSCE.EXE工具。我添加了一個選項來掃描圖塊地圖,找出圖塊引用的調色板,并使用該數據確定調色板范圍和要輸出的計數。我不知道這一工具最初如何處理《Nuclear Rush》的圖塊資源,但按照我目前的方法進行處理已經不再出現問題。
在硬件上進行實機測試時,我還遇到了一個大問題?!禢uclear Rush》將畫面的水平滾動與基于滾動表的垂直滾動相結合,較新的MD主機型號可以通過這種方式正常處理畫面的滾動,但是較舊的機型可能會導致背景的左側出現空白列。發生這種情況時,游戲畫面看起來像這樣:
《Nuclear Rush》會嘗試通過檢查硬件的版本(寄存器$ A10001)來避免此問題,如果版本檢查返回0,程序會強制截?cái)嗨綕L動,這意味著實際上畫面背景一次只能滾動一個圖塊,避免了空白列的問題。但這樣就造成了畫面的水平滾動十分不平滑,給玩家的感覺很遲鈍。由于該問題在特定MD機型上的出現毫無征兆,因此僅僅截?cái)嗨綕L動顯然不是最理想的解決方案。我碰巧有一臺第二版的MD主機,在進行版本檢測時返回值大于0,但后續的MD主機才進行了VDP(Video Display Processor)的改進從而解決了這一問題,因此我在自己的MD上運行游戲時也碰到了背景出現空白列的狀況。
《Nuclear Rush》利用垂直滾動表來實現圍繞Z軸的旋轉(Roll)效果。通過為滾動表中的每個列條目累積一個小的偏移量,并通過應用對象所屬列的偏移量來補償Sprite的位置,可以達到下圖中的顯示效果:
相比對程序進行大的改動,我通過加入在菜單中加入一個選項進行了簡單的修復。該選項設置游戲畫面的四種渲染模式,第一種模式會禁用垂直滾動表(允許在較舊的硬件版本上進行平滑滾動),第二種模式會強制進行平滑滾動(即使因?yàn)橛布恢С謺?dǎo)致空白列的出現),第三種模式則會強制截?cái)嗨綕L動,第四種模式模式將恢復原始的硬件版本檢查。該選項不是萬能的,但可以改進游戲在第二版MD主機上的運行情況,也能夠適配后續更新型號的MD主機。
之后,我還對游戲進行了少量其他的debug工作直到對游戲狀態感到滿意為止,其中包括了修復DMA計時錯誤和一些崩潰,使輸入密碼的功能再次生效,并且修復了一堆僅在游戲以立體模式運行時出現的問題。
通過模擬器模擬世嘉VR
工作終于進行到模擬世嘉VR頭顯這一步了。這也是最讓我興奮的一步。如果我只有一個預先構建的ROM鏡像而不是源代碼,我可能還需要進行大量的拆裝篩選,以找出游戲想要從VR頭顯中獲得什么樣的數據。但是,有了源代碼,這一過程就容易得多了。
《Nuclear Rush》的源代碼有兩個文件可供參考世嘉VR頭顯的通信數據。HEADSET.ASM是由Sega of America提供的原始驅動程序源代碼,而VRDRV.ASM是《Nuclear Rush》基于原始驅動修改后的版本,兩套源代碼處理VR頭顯數據的核心方法是相同的。驅動程序源碼還引用了“VR.DOC/VR.TXT”,其中可能包含關于接入VR頭顯的一些有趣的技術信息,但不幸的是,該文件是缺失的。不過我已經有足夠多的信息可以僅從源代碼來讓VR功能正常運行起來。
讀取VR頭顯數據是通過多路復用方案進行的,就像普通的世嘉MD手柄一樣。實際上,與VR頭顯的所有交互都是通過游戲手柄2號端口進行的,驅動程序會假定VR頭顯已經正常接入游戲主機。
軟件方面,VR頭顯的初始化從握手開始。該軟件將TR和TH引腳都設置為通過寄存器$ A1000B寫入。與僅將TH引腳設置為寫入的標準手柄不同,這種設置讓我們通過兩位(2 Bits)來區分通過寄存器$ A10005向VR頭顯發送的不同命令類型。例如發送$60(TR+TH)給VR頭顯表示讓頭顯進入閑置模式,$ 40(TH)則讓VR頭顯進行復位。我正是利用了復位命令來讓世嘉MD模擬器進入VR模式。當發出閑置模式的命令后,軟件會觸發$ 20(TR),以推進可從$ A10005讀取的數據。軟件空閑命令后會立即讀取$ 70作為響應的確認,并驗證TH,TR和TL是否按預期設置。軟件確認之后會發送VR頭顯標識$ 08,$ 00,并將其后半部分作為保留數據。如果初始化過程中的任何部分沒有按預期進行,驅動程序就會認為初始化出錯,然后游戲就會以非VR模式運行。
▲模擬器VR模式初始化成功
初始握手完成后,程序?qū)㈨樞蜃x取所有VR頭顯數據,請求當前的偏航角(Yaw),俯仰角(Pitch)和左/右眼的位數據。Z軸旋轉數據的缺失意味著世嘉VR頭顯只能用于跟蹤兩個旋轉軸。同時,我不知道程序會從IMU讀取怎樣的位置漂移數據,也不知道在累計角度運動之前應用了哪種濾波器,因?yàn)閂R頭顯需要向程序提供絕對坐標和角度。這意味著游戲僅僅讀取了VR頭顯的輸出數據并按原樣應用它,而不會對數據進行其他處理。雖然這樣一來僅憑軟件我很難知道硬件內部發生了什么,但是考慮到世嘉MD的處理能力時,這種實現細節很有意義。
現在,我需要了解VR頭顯初始化后的數據流格式,幸運的是,驅動程序源碼的注釋很好地列出了所有內容:
上圖是VR頭顯讀取功能返回的數據格式,x位是32位寄存器頭部的未使用位,其中包含了讀取函數返回時VR頭顯數據的累加值。
這樣的數據格式表示我們需要分別使用9Bit來表示VR頭顯的360度左右轉動角度和60度的俯仰角度。L/R位指定VR頭顯下一步要掃描的眼睛。在我的實現中,我使用32位浮點值來儲存角度數據,以保持敏感的高精度輸入。當將角度返回給世嘉MD時,我會首先對浮點數據取整然后進行量化和編碼。
uint32_t encode_headset_angles(const float *pAngles)
{
//assumes angles have already been clamped
const uint32_t pitch = (pAngles[0] >= 0.0f) ? (uint8_t)pAngles[0] : ((uint8_t)-pAngles[0] ^ 0xFF) | (1 << 16);
const uint32_t yaw = (uint32_t)pAngles[1];
return pitch | ((yaw & 0xFF) << 8) | ((yaw & 0x100) << 9);
}
該函數的輸出將與雙眼位數據的模擬進行結合,接下來的工作就是更有意思的顯示同步了。
《Nuclear Rush》如何進行雙眼畫面渲染?
《Nuclear Rush》被設計為按照鎖定的15Hz幀率運行,這意味著完整的游戲循環每秒將運行15次。但是VBlank仍然會以60Hz的頻率進行。
注:CRT顯示器通過將電子束發射到熒光屏上來顯示圖像。顯示畫面時,電子束將按照從左到右、從上到下的順序來掃描整個屏幕從而顯示一幅完整的畫面。VBlank是指電子束從瞄準屏幕右下角調整到重新瞄準屏幕左上角的時間段。
在VBlank中斷結束時,程序會讀取了VR頭顯的數據,但在下一個VBlank開始時,我們還要從前一個VBlank中讀取VR頭顯數據,以確定要對哪只眼睛對應的屏幕(可能會啟動DMA)進行掃描輸出畫面。因此盡管世嘉VR頭顯的驅動程序源碼顯示其支持以60Hz運行,但《Nuclear Rush》僅在每隔一個VBlank的末尾時讀取VR頭顯的數據。
如果你將世嘉MD連接到舊的NTSC顯示器時,假設VDP不在隔行模式下運行,它將以大約60Hz的頻率掃描生成新的畫面幀。通常,由于VR頭顯需要顯示雙眼的畫面,以60Hz的頻率生成新的畫面幀意味著每只眼的畫面都會以30Hz的頻率更新。但《Nuclear Rush》讀取VR頭顯數據并掃描幀的方式實在有點怪異。
《Nuclear Rush》輸出幀的方式:
1.進入VBlank
?讀取上一幀VBlank時的頭顯數據。設置左眼位。
?設置左眼屏幕為下一次掃描目標。
?VBlank結束時再次讀取頭顯數據。設置右眼位。
2.掃描左眼屏幕。
3.進入VBlank
?讀取上一幀VBlank時的頭顯數據。右眼位已設置。
?設置右眼屏幕為下次掃描目標。
?跳過頭顯數據讀取。這是一次異常的VBlank。
4.掃描右眼屏幕。
5.進入VBlank
?讀取上一幀VBlank結束時的頭顯數據。右眼位已設置。上一個VBlank結束時跳過了頭顯數據的讀取。
?設置右眼屏幕為下次掃描目標。
? VBlank結束時再次讀取頭顯數據。設置左眼位。
6.掃描右眼屏幕。
7.進入VBlank
?讀取上一幀VBlank時的頭顯數據。左眼位已設置。
?設置左眼屏幕為下一次掃描目標。
?VBlank結束時跳過讀取頭顯數據。又一次異常VBlank。
8.掃描左眼屏幕。
9.回到第1步重復整個循環。
所以按照上文的序列,《Nuclear Rush》實際上是按照“左、左、右、右”的順序來掃描顯示游戲畫面。以立體模式直接查看游戲輸出的畫面也證實了這一點。下圖從左到右展示的是游戲連續4幀的畫面,順序正是左左右右。
這樣的渲染方式令我感到奇怪,因?yàn)橥ǔ碚f世嘉VR頭顯在掃描顯示畫面時應當采用左右交替的順序,而且世嘉VR頭顯的硬件設計也不太可能圍繞讓每個顯示屏僅以15Hz幀率顯示特定畫面來而開展。唯一的解釋是,VR頭顯僅在讀取數據時會更改其顯示目標,這樣的方案也更加通用,無論我們每個VBlank結束時都讀取頭顯數據還是每隔一個VBlank才讀取頭顯數據都能夠正常工作。
世嘉VR頭顯期望游戲在每個VBlank結束時讀取自身數據,并告訴游戲在下一個VBlank結束時期望為左眼還是右眼生成畫面。這是我對于世嘉VR頭顯畫面顯示方式的理論。而我在嘗試運行《Nuclear Rush》時也成功實現了這種方式,僅在讀取VR頭顯數據后切換顯示目標,取得了很好的顯示效果。
同時我還嘗試著實現讓游戲輸出畫面立體化。為此我專門編寫了3D立體畫面的后處理代碼,該后處理在將顏色映射為亮度后會將左右眼的輸出組合在一起。我在模擬器配置中自定義了雙眼的顏色,并對當時我使用的眼鏡做了改造。最終的成果看起來很漂亮:
但運行游戲時,我還是注意到了一些異常,在轉動頭部時,雙眼的畫面偶爾會不同步,這在3D立體模式下尤其明顯:
最初,我以為我的代碼出現了問題,重新進行了調試。我連續截取了4幀畫面,并設法找到了畫面不同步的地方:
上圖4幀的渲染順序?yàn)樽笞笥矣?,但是你能夠明顯的看到右眼第二幀實際上前進了很多距離。當截取這些畫面時,我在VR頭顯中向左轉動了頭部,但這里游戲?qū)嶋H上在右眼的兩幀畫面之間向前移動了很長的距離。
目前還沒有發現如何阻止這種情況發生,同時它也可能出現在任何時刻,甚至是左右眼畫面切換的時候。游戲在每一幀畫面后都會等待4次VBlank來保持15Hz幀率鎖定,但偶爾的卡頓可能導致意外出現,游戲可能在未與VR頭顯同步的情況下就設置了下一次為哪只眼睛生成畫面。這一問題可能同樣會出現在真正的世嘉VR頭顯上。由于實際顯示畫面時,世嘉VR頭顯主要依靠視覺的持久性來補償?shù)头直媛省⒌退⑿侣室约皶r(shí)序的限制,在其他狀況都比較糟糕的情況下,這一問題很可能不那么明顯,甚至不能被稱為問題。
最終我在游戲源代碼中添加了一些內容,讓游戲每次循環結束時都會和頭顯進行同步,解決了這一問題。我很好奇這樣做會不會真的能改善世嘉VR頭顯的體驗,還是說每個VBlank結束時對VR頭顯進行采樣會帶來額外的開銷,但這一問題可能永遠都沒法得出答案。
全新的世嘉VR體驗
既然游戲已經能夠顯示3D影像,我也可以通過搖桿來模擬VR頭顯的轉動,自然而然我開始想真正的把《Nuclear Rush》搬到VR中。
我制作了一個特別版本的《Nuclear Rush》,并進行了一些修復使游戲在非立體模式下能夠以30Hz運行,更改了每個VBlank上VR頭顯的采樣,并啟用了上一章節中提到的修復以使VR頭顯能夠和游戲畫面同步。在立體聲模式下,VR頭顯也可以始終保持15Hz的幀率。為了增強這一特殊的游戲版本,我還為世嘉VR模擬器添加了一個選項,實現了模擬器對M68K的超頻。
盡管以30Hz刷新率運行會導致游戲邏輯的實際運行頻率比最初高出兩倍,游戲的感覺仍然不錯。另一方面,由于擺脫了ROM不能超過2MB大小的限制,我還能夠通過靜態的擴展更多精靈數據,并加入針對性優化。
既然游戲準備好在要求更高的VR環境中運行,現在我應當將重點轉移到復原世嘉VR體驗上了。我的下一步工作將是在模擬器中添加對現代VR頭顯的支持。我基于OpenVR編寫了MD模擬器對于HTC Vive Cosmos的支持。
要實現模擬器對于VR的支持,主要工作在于從模擬器獲取立體的畫面輸出并直接傳輸?shù)絍R頭顯中。這看起來似乎很簡單,但并不是一個普通的用例,還有一些特殊事項需要注意。我必須對模擬器提供的“原始”正交投影畫面進行處理,來適應眼睛/鏡頭的畸變。我還必須去掉OpenVR庫中全部的運動平滑或插幀算法,這意味著要在維持VR頭顯內部刷新率的同時,保證MD模擬器鎖定60Hz的輸出。
當我解決了OpenVR的時序問題后,還要處理更多世嘉VR時序問題,世嘉VR頭顯似乎并未嘗試對眼前的屏幕進行同步。為了能夠在不對ROM進行任何更改的情況下正確運行《Nuclear Rush》,我在模擬器中添加了一個名為dgen_openvr_eyes_sync的選項。如果啟用此選項,并嘗試運行未修復同步問題的《Nuclear Rush》版本,會經常發現自己變成了斗雞眼。這實際上就是前文提到的問題:游戲本身并沒有什么機制來阻止雙眼顯示畫面不同步。
為了盡量逼真的再現世嘉VR頭顯體驗,我會在雙眼畫面掃描生成后立刻更新緩沖區數據,也正是因?yàn)殡p眼的畫面全部都會立即傳輸給VR頭顯,如果這些畫面并不是來自游戲的同一幀,就會導致畫面閃爍的情況發生。
不過只要你打開模擬器的同步選項并運行游戲的同步版本,顯示就會變得一切正常!
畫面的長寬比和視角是另外兩個要處理的重要問題。默認情況下,我會處理每只眼睛的圖像,將其調整為適合MD的寬高比,但是玩家也可以禁用默認設置并將其更改為所需的任何相對寬高比例。
由于我并不了解世嘉VR頭顯所用屏幕或鏡片的確切物理參數,因此我只能猜測世嘉VR頭顯的有效視野,失真數據。我向模擬器添加了一個名為dgen_openvr_imgpscale的選項,該選項可用于更改人眼投影空間中圖像的大小。
之后,我為模擬器添加了自定義鏡片形狀的功能。通過Noesis腳本,玩家可以將最常見的模型格式文件導入作為鏡片的模型數據,然后模擬器會將該數據用在人眼投影空間中渲染全部的畫面。上圖是對魚眼鏡頭測試,也圖中顯示了鏡片的模型。
這種方法使我們能夠在數學上生成我們想要的任何透鏡形狀而不必考慮模型的計算成本。除了自定義鏡片外,還可以使用選項dgen_openvr_bilinear啟用雙線性過濾。盡管我通常不喜歡在模擬器中使用雙線性濾波進行畫面縮放,但它在這種情況下可以幫助減輕迷失感。
到這里為止,我們終于可以使用一臺現代VR頭顯來模擬世嘉VR頭顯的體驗了,還開發了一整套用于微調的工具。盡管這樣的模擬無法做到100%還原,但這確實非常接近世嘉VR的體驗。
刷新率僅15Hz的VR游戲可玩性卻比我預期的要好得多,雖然視角轉動有所限制,但也不會太令人討厭。這種體驗不是所有人都能夠接受,不過我在其中度過了一段愉快的時光!即使游戲本身的采樣率有限,我們也可以從低延遲的頭部跟蹤中受益匪淺。
從這里開始,我們還可以繼續進行更多有趣的后續開發。我可能會嘗試基于現有的世嘉VR代碼來增加對房間規模跟蹤的支持,或創建一個接口用來在真實的硬件上模擬世嘉VR頭顯。目前的模擬相較真實的世嘉VR頭顯也仍然還有很大的提升空間,通過調整不同的視角和運動濾鏡,我們可能得到更逼近真實的體驗。
源代碼和下載
我為這個項目在GitHub上創建了兩個倉庫,你可以在其中找到源代碼和二進制文件。
支持世嘉VR的模擬器
《Nuclear Rush》可直接構建的源代碼和所有必需的工具
上面的游戲ROM可以在大多數模擬器或MD實機上運行,但必須使用提供的模擬器才能獲得真正的世嘉VR體驗。該模擬器還增加了很多選項,你可以仔細閱讀配置文件來探索更多模擬器配置。你可能還需要對配置進行一些更改才能選擇匹配VR頭顯的旋轉參數。
如果您想要使用自己的VR頭顯進行體驗,可以在這方面進行多種調整嘗試。如果你發現自己感到迷失方向或在默認設置下很難跟蹤運動,可以嘗試減小int_openvr_imgpscale的值,直到感覺VR體驗更舒服為止。
