過去一兩年，我們報道了蘋果對包括OLED、Hybrid-OLED、MicroLED、OLEDoS和LEDoS在內的多種顯示器的興趣 。今年7月，我們發布了題為“未來科技：對于智能眼鏡，硅基液晶（LCoS）將優于LEDoS”的報道。

這份7月報道指出，Raontech首席執行官Brian Ki表示，“對于AR眼鏡中使用的微型顯示器，硅基液晶（LCoS）在亮度方面比硅基LED（LEDoS）具有優勢。像蘋果可能會在未來的AR眼鏡中探索這項技術?！?/p>

本周，美國專利商標局公布了蘋果一項專利申請，該專利申請涉及未來設備的LCoS，其中包括蘋果近十年來一直致力的一個項目。

蘋果專利涵蓋了采用硅基液晶的電子設備，例如MacBook、iMac、iPad、iPhone、Apple Watch和“可穿戴設備”。硅基液晶顯示屏由安裝到基板表面的發光二極管陣列形成，發光二極管為分立晶體半導體發光二極管，基板為半導體基板，例如硅基板，或者為透明基板，例如透明玻璃或塑料層。

電路可位于發光二極管之間的空間；也可位于基板后表面上并且可以采用通孔耦合至發光二極管陣列。該電路可包括附接到襯底的集成電路和其他元件，并可包括形成在硅襯底內的晶體管和其他電路。

在基底由透明材料組成的結構上，圖像傳感器和透鏡可放置在基底下方；這使得圖像傳感器可通過透明基板和透鏡圖像光來捕獲圖像。

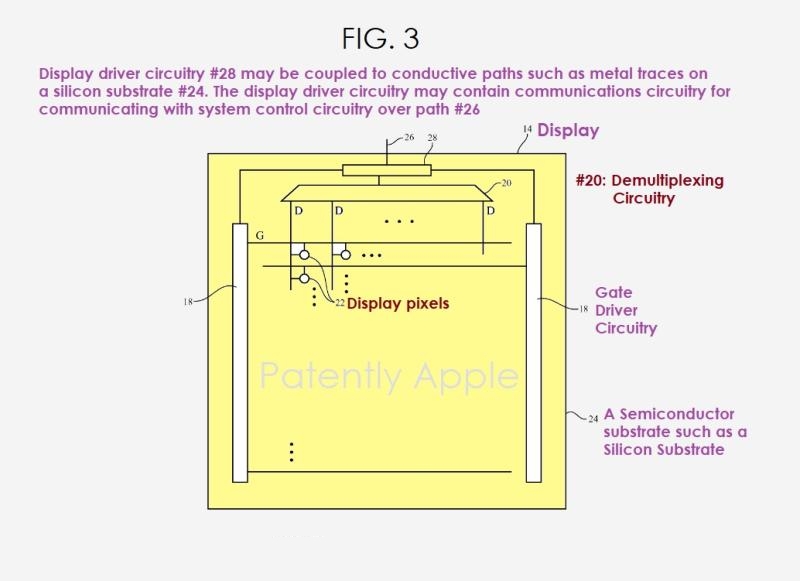

如圖3所示，顯示屏#14包括了諸如襯底層#24之類的層，這些層可以由諸如玻璃層、聚合物層、包括聚合物和無機材料的復合薄膜、金屬箔、諸如硅或其他半導體材料的半導體、諸如藍寶石（例如，晶體透明層、陶瓷等）之類的材料層或其他材料形成。

來源：patentlyapple

Raontech首席執行官Brian Kim表示，對于AR眼鏡采用的微顯示器，硅基液晶(LCoS)在亮度方面比硅基LED(LEDoS)更具優勢，蘋果等公司可能會在未來AR眼鏡中探索這項技術。

The Elec的一份新報道指出，“LCoS改變了反射光的相位，而LEDoS在硅上形成自發光LED?！比欢珺rian Kim的觀點與大多數專家相矛盾，他們認為LEDoS將更適合AR設備。

Kim還表示，AR眼鏡必須像傳統眼鏡一樣透明，以便佩戴者的眼睛可見。他說，這需要AR眼鏡配置具有薄波導透鏡的透明玻璃。Brian Kim指出，由于波導透鏡的光學效率為1%或更低，這意味著AR眼鏡需要極其明亮的顯示屏。

為了讓AR眼鏡用戶能看到外部世界，微型顯示器必須放置在眼鏡腿或側面，這些顯示器屏幕通過波導透鏡顯示在佩戴者的眼前。

Kim認為，LCoS可以使用亮度為300萬尼特的MiniLED作為光源；由于反射，這些亮度實際上會以30萬到40萬尼特表示，傳遞至佩戴者眼睛后，亮度約為3000尼特（波導的1%）。同時，對于LEDoS，LED的尺寸將減小到微米級，其效率也會急劇下降。

Kim還認為，硅基OLED無法用于AR眼鏡，因為它只能提供數千尼特的亮度，最高10000尼特。

Kim說，Apple Vision Pro OLEDoS目前的亮度在1000到3000尼特之間，該產品更像是混合現實(MR)“護目鏡”，而不是MR眼鏡。

值得一提的是，OLEDoS可應用于有色眼鏡或類似于太陽眼鏡的AR設備，但無法做得很薄，也不能在戶外使用。

來源：patentlyapple
