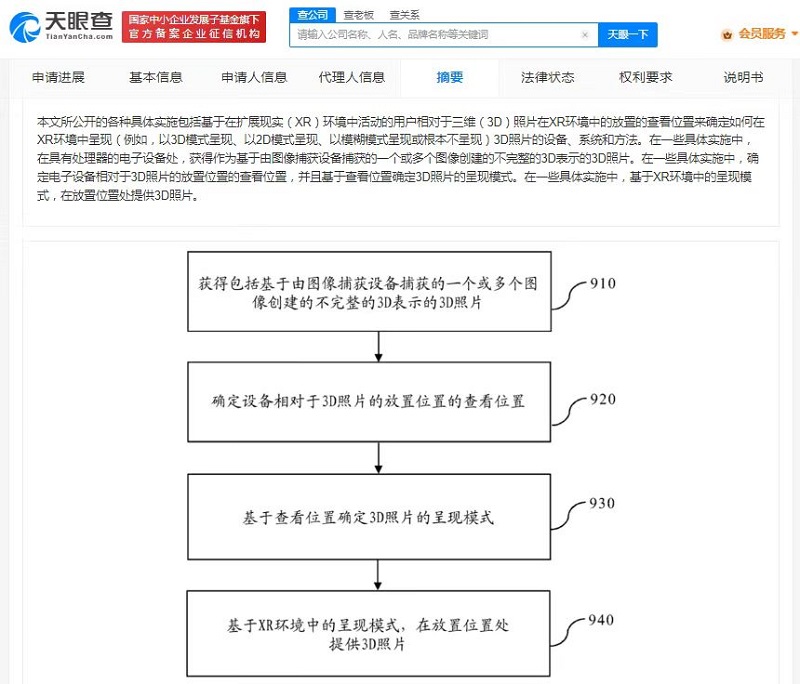

摘要顯示，本專利基于在擴展現實（XR）環境中活動的用戶相對于三維（3D）照片在XR環境中的放置的查看位置，來確定如何在XR環境中呈現（例如，以3D模式呈現、以2D模式呈現、以模糊模式呈現或根本不呈現）3D照片，方法包括：在具有處理器的電子設備處，獲得作為基于由圖像捕獲設備捕獲的一個或多個圖像創建的不完整的3D表示的3D照片；確定電子設備相對于3D照片的放置位置的查看位置，并且基于查看位置確定3D照片的呈現模式；基于XR環境中的呈現模式，在放置位置處提供3D照片。

專利摘要顯示，頭戴式設備可具有頭戴式外殼和由該頭戴式外殼支撐的光學部件。該光學部件可包括相機、可移動光學模塊和其他部件。每個光學模塊可包括顯示圖像的顯示器和將該圖像提供到對應適眼框的透鏡。光學自混傳感器可被包括在該頭戴式設備的光學模塊和其他部分中以測量光學部件位置的變化。

傳感器可響應于檢測到光學部件位置的變化，可調節該設備中的致動器以使該光學部件移動或者可采取其他動作來補償該變化。

隨著蘋果首款A(yù)R/VR頭顯將于今年發布的消息愈演愈烈，關于該頭顯的專利也接踵而至。此前彭博社Mark Gurman表示蘋果AR/VR頭顯將同時使用眼球追蹤和手部追蹤技術來驅動交互系統，交互系統“允許佩戴者通過視線操作屏幕上的項目，用以控制設備。屏幕上可交互的項目包括按鈕、應用程序圖標以及列表?xiàng)l目。通過視線瞄準項目后，用戶可以將拇指和食指捏合激活交互動作，不需要握持任何額外的外設?！?/p>

而據The Information報道，蘋果正在開發全新軟件工具，以支持開發者和用戶基于AR/VR頭顯創建增強現實應用。有趣的是，該報道聲稱用戶將能通過“Siri”為頭顯創建和發布AR應用，即使沒有編碼能力。

至于蘋果首款A(yù)R/VR頭顯推出時間，蘋果供應鏈分析師郭明錤發布了蘋果AR/VR頭顯最新預測時間表，據報道，這款頭顯計劃在晚秋發布，郭表示，軟件開發工具和持續測試問題意味著該設備不太可能在春季或夏季（WWDC 2023）之前發布，可能會在秋末推出。

今天，美國專利商標局正式授予蘋果一項專利，該專利涉及一種新的HMD相機系統，該系統包括一個二維相機陣列，可以捕捉場景各個部分的圖像。

專利顯示，相機陣列將沿球面放置，以便相機具有相鄰的視野。這些相機的入瞳位置靠近用戶的眼睛，同時相機還會通過傳感器形成優化的圖像。專利還描述了用于減少陣列中相機數量的方法，以及減少?gòu)年嚵兄凶x取并進行后續處理的像素?cái)?shù)量的方法。

虛擬現實系統的模擬環境和混合現實系統的混合環境可用于為多個應用程序提供交互式用戶體驗，例如將虛擬內容實時添加到觀看者環境、生成3D虛擬世界 (Metaverse)、與虛擬訓練環境交互、游戲、遠程控制無人機或其他機械系統、查看數字媒體內容、與互聯網交互、探索虛擬景觀或環境等。

蘋果的專利涵蓋了可用于混合現實 (MR) 或虛擬現實 (VR) 視頻透視功能的頭戴式顯示器 (HMD) 場景相機系統。

在傳統的HMD中，一個或多個場景相機可以安裝在 HMD 的前方。然而，場景相機的視點（POV）會與用戶眼睛的POV有很大的偏移和差異。蘋果的專利通過讓相機的入瞳位置更貼近用戶的眼睛來校正相機視角（POV）以匹配用戶的POV。

在一些示例中，一臺HMD會包含數個小型相機二維陣列（例如，分別用于左右眼的兩個陣列），其能夠捕捉用戶前方真實世界場景各個部分的圖像。相機會沿球面曲線或曲面放置，以便相機具有不重疊的相鄰視場（FOV）。

為了更準確地表現用戶的視角，相機的光學系統被配置為使得陣列中相機的入瞳位置位于圖像傳感器形成的圖像平面后方，靠近用戶眼睛的位置；同時相機傳感器還能夠生成優化后的圖像。以這種方式，每個相機陣列捕捉場景的視角與用戶眼睛看到的場景視角基本相同。

在一些示例中，一個傳感器可用于為陣列中的多個（例如，四個）相機捕捉圖像，與傳感器一起使用的相機光學器件還可以移動或調整，以將圖像平面與傳感器表面對齊。

在另外一些示例中，可以使用彎曲得傳感器和更簡單的透鏡系統來為每個相機提供更寬的FOV，從而減少陣列中相機的數量。

蘋果專利圖1A展示了頭戴式顯示器(HMD)所用的相機陣列如圖。圖2展示了相機陣列的一部分。

圖3展示了陣列相機的具體結構。

圖9A和9B展示了如何通過降低分辨率和改變周邊區域中相機的入瞳位置來減少相機的數量。

圖16以圖形方式說明了如何在相機陣列前面添加彎月形凹透鏡以增加相機的視場角（FOV）。圖17以圖形方式說明了如何在相機陣列前面添加彎月形凹透鏡以將相機的視點(POV)向外圍偏移。

圖20A到20C以圖形方式展示了場景相機陣列的示例，其中包括了位于相機陣列前的彎月形凹透鏡。

有關更多詳細信息，請查看授予蘋果的11,448,886專利。

據patentlyapple報道，美國專利商標局（USPTO）正式公布了五項蘋果新授權專利，涵蓋了AR/VR頭顯各種屬性，對于關注蘋果未來頭顯消息的人而言，可以通過“’Head Odometers”（頭部運動傳感器）眼動追蹤、閃光輔助凝視追蹤（glat-assisted Gaze Tracking）、基于神經網絡的注視追蹤等全新專利以深入了解AR/VR頭顯具體細節。

其中，“基于低分辨率圖像的眼動追蹤”專利，該專利涉及在AR/VR應用中使用頭部運動傳感器進行眼動追蹤的解決方案和相關設備。

提供準確眼動追蹤的關鍵是了解用戶眼睛相對于眼動追蹤相機的位置，在眼動追蹤系統的一些實施例中，為了準確確定用戶眼睛相對于眼動追蹤相機的位置，控制器可通過基于眼動追蹤相機捕獲的圖像執行三維（3D）重建算法，以生成用戶眼睛的3D模型。眼睛3D模型指示眼睛相對于眼動追蹤攝像頭的3D位置，這使得控制器執行的眼動追蹤算法能夠準確追蹤眼動。

該專利描述了追蹤設備相對于用戶頭部運動的解決方案和裝置，其中傳感器（本文稱為頭部運動傳感器）放置在設備中或設備上的一個或多個位置，例如用戶耳朵附近，以追蹤音調，在鼻梁處或附近主要追蹤y運動。

來自頭部運動傳感器的信號可用于檢測設備相對于用戶眼睛的移動，這支持在檢測到設備相對于用戶眼睛移動時執行3D重建，從而顯著降低眼動追蹤系統的功耗。

蘋果專利圖2展示了AR/VR頭顯示例，該示例實現了眼動追蹤系統，該系統包括了用于檢測頭顯相對于用戶眼睛移動的傳感器。

有關該專利更多信息，請查閱蘋果授予專利號11,442,540。

據patentlyapple報道，美國專利商標局正式授予蘋果一項與擴展現實（XR）環境下物體變形相關的專利，而該專利的公布無疑受到了蘋果VR/AR開發者的歡迎。

這項蘋果專利涵蓋了XR環境下修改XR對象顯示的系統和方法，在某些實施例中，該方法包括獲得與XR對象骨架相關聯的第一網格部分和第二網格部分；第一網格部分和第二網格部分在位于骨架上的骨架接頭處耦合。而在某些實施例中，該方法包括檢測第一網格部分和第二網格部分的組合以滿足聯合遙測標準。

另外，在某些實施例中，該方法包括將變形關節與第一網格部分或第二網格部分中的至少一個相關聯，變形關節位于遠離骨架的位置。變形關節具有屈曲度，該屈曲度是第一網格部分、第二網格部分和關節遙測標準的函數。在其他實施例中，該方法包括將變形關節與第一網格部分或第二網格部分中的至少一個相關聯之后修改XR對象的顯示。

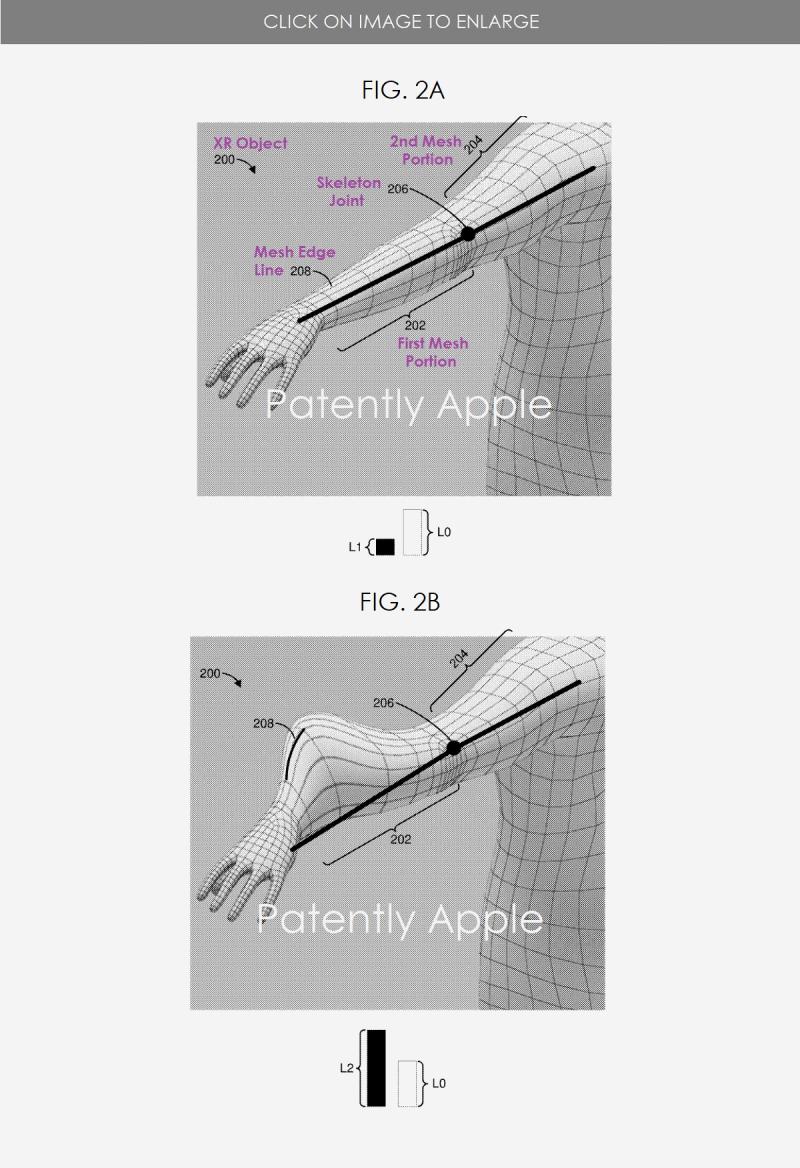

蘋果專利圖2A說明了根據各種實施例的XR對象示例部分；圖2B展示了圖2A中XR對象的變形示例部分。

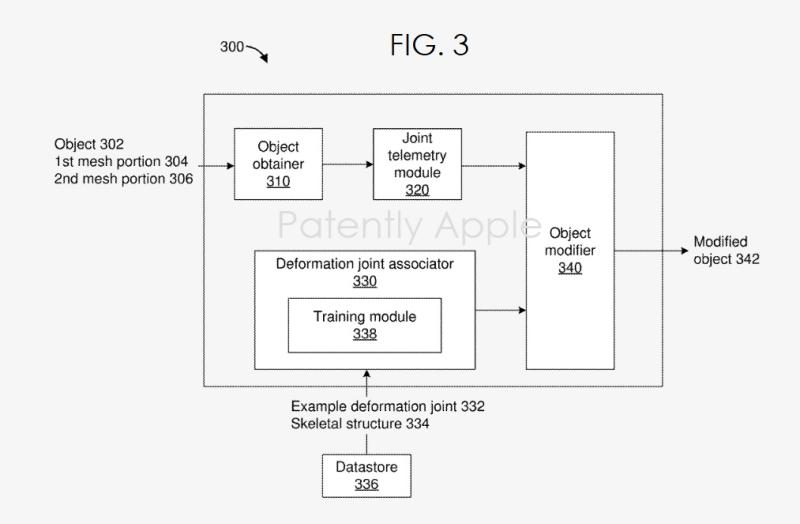

蘋果專利圖3展示了根據各種實施例在XR環境下對XR對象的操作。

有關更多詳細信息，請查看蘋果授予專利號11,430,184。

據virtualrealitytimes報道，蘋果正在開發一款輕薄且功能強大的AR眼鏡（Apple Glass），一份蘋果AR眼鏡專利表明，蘋果希望通過為可穿戴設備配備視力矯正功能以解決近視用戶的體驗問題。

目前，對于近視用戶而言，體驗纖薄智能眼鏡的唯一方法似乎是采用隱形眼鏡，不過，對習慣了佩戴處方眼鏡的消費者來說，相比隱形眼鏡，可能更喜歡處方眼鏡。不過，雖然有些頭顯適配處方鏡片，但如果該頭顯是多人共享用途，那么每次體驗前必須重新調配鏡片，否則就會產生體驗問題。

如今，通過蘋果新專利可以看出，蘋果針對上述情況提出了一個全新解決方案，即將視力矯正功能集成至蘋果AR眼鏡。

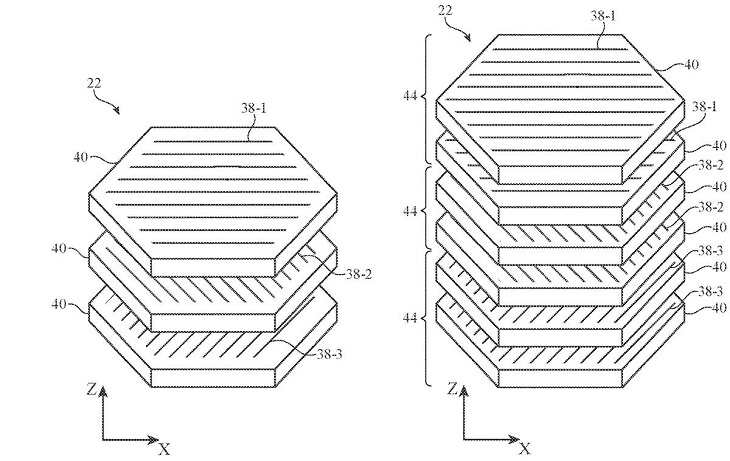

該專利表明，近視用戶佩戴了具有視力矯正功能的蘋果AR眼鏡后即能調整和矯正視力，這項專利被描述為“可調和中心凹透鏡系統”，該系統基于透鏡堆棧以對用戶眼睛進行視力矯正。

根據該專利，該堆棧透鏡由液晶可調透鏡和非液晶可調透鏡組成，其中組合中的非液體鏡片由充液鏡片或阿爾瓦雷斯鏡片組成。

另外，液晶透鏡則由多個填充光學材料單元組成，并且單元可以通過施加功率進行調整，這就改變了光線通過透鏡的方式。此外，設置電壓也可以根據佩戴者的目光進行調整，以提供不同的校正水平，由于電極層多極，因此鏡片可以根據個人視力進行精確調整。專利稱，該技術將使蘋果AR眼鏡能夠應對包括遠視、近視、散光在內的各種視力問題。

專利還稱，組合中的鏡片還可以進行可編程調整，以適應不同用戶的最佳視力需求。例如，可以為用戶配置具有其他光學特性的編程鏡片，從而使不同視力的近視用戶都能使用蘋果AR眼鏡。

可以預見，隨著XR設備在未來幾年朝著小型化方向發展，蘋果AR眼鏡這項專利將變得意義重大，目前，全球技術消費者中有相當一部分是近視用戶，如果可以在不依賴近視眼鏡的情況下智能矯正獲得最佳視力，對于VR/AR頭顯的推廣也能起到積極促進作用。
