美國專利商標局正式授予蘋果一項專利。該專利涉及搭配Apple Vision Pro（或其他頭戴式顯示器，即HMD）使用的Apple Pencil觸控筆，旨在用于操控虛擬物體。

蘋果獲授的這項專利，涵蓋了在內容生成環境中，采用指點設備（如觸控筆/ Apple Pencil）來選擇和操控虛擬對象。

在部分實施例里，物理空間中指示設備的方向，決定了用于輸入的被選虛擬對象。當指示設備指向相應虛擬對象時，設備會通過該指示設備接收選擇輸入，并且依據選擇輸入的類型，對相應虛擬對象執行第一類操作或第二類操作。

在某些實施例中，相應虛擬對象的視覺特征，會依據指示設備是否指向該虛擬對象，或者該虛擬對象是否已被選定用于輸入而發生改變。

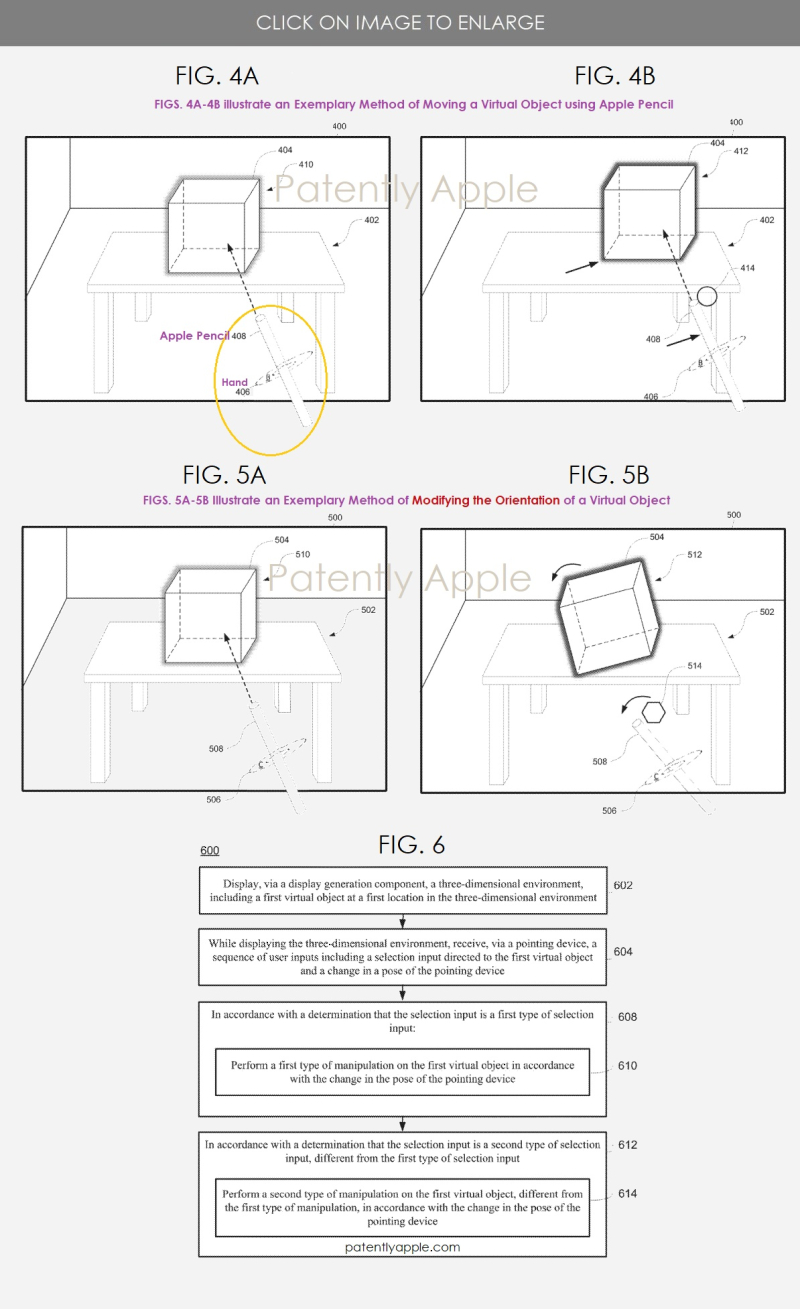

蘋果專利圖4A – 4B展示了依據本公開實施例移動虛擬對象的示例性方法。在圖4A中，內容生成環境#400可由電子設備（如HMD）顯示。在一些實施例中，內容生成環境由與設備通信（如與設備集成或位于設備外部）的顯示生成組件（如顯示器、觸摸屏、投影儀、電視、頭戴式顯示器等）進行顯示。

具體而言，在圖4A中，當觸控筆#408指向立方體#404時，設備檢測到手#406正在執行“手勢 B”（例如，以代表手的圓環中的字母“B”表示“手勢B”）。

在部分實施例中，“手勢B”對應于第二種類型的選擇手勢（例如，與手勢A不同），比如用手指（如食指、拇指、中指等）在觸控筆（Apple Pencil）上單擊并按住。

在某些實施例中，單擊并按住輸入包含手指與觸控筆接觸，隨后手指持續與觸控筆接觸（例如，初始觸摸后的持續接觸，在初始觸摸與持續接觸之間手指未抬起）。

在專利圖4B中，虛擬物體從圖4A中的桌子中間移動到了桌子的右側。

蘋果獲得了九項全新Apple Vision Pro設計專利，蘋果正不遺余力使Vision Pro空間計算頭顯設計各個方面趨于完善。

與向公眾呈現發明摘要、概述和細節的“專利申請”不同，世界各地公布的Vision Pro外觀設計專利僅限于向公眾展示外觀設計專利圖，不提供設計其他細節。

在Vision Pro新一輪設計專利中，蘋果強調了面板顯示屏背后的攝像頭系統。

蘋果于2023年10月17日推出了Apple Pencil，于2024年3月20日在中國香港申請了外觀設計專利，并于2024年6月7日獲得授權。Apple Pencil共有三項外觀設計專利，編號為 2422986.4M001-4M003。下面顯示的專利圖代表了保護完整設計專利組中的第一項外觀設計專利。另外兩項專利（未顯示）代表了蘋果希望增加保護的設計的各個部分。

蘋果根據洛迦諾分類14-99提交了其設計專利，該專利涵蓋“觸摸屏觸控筆”。

Apple Pencil Pro于2024年5月7日推出。按照進程，我們應該在12月23日至1月24日看到最新版本Apple Pencil的設計專利。

雖然Apple Pencil目前僅與iPad兼容，但該配件的未來版本可能會與Apple Vision Pro兼容。

據知情人士透露，蘋果已經內部測試了一款支持visionOS的新款Apple Pencil。這將使Apple Pencil兼容例如「Freeform」和「Pixelmator」等Vision Pro繪圖應用。

目前尚不清楚有關新款Apple Pencil支持visionOS的具體細節，但一種可能性是用戶可以使用Apple Pencil在桌子或其他平面上繪圖，并且繪圖將出現在visionOS應用之中。這實際上會將一個人的周圍環境變成一個具有壓力和傾斜靈敏度的巨大畫布。

有傳言稱，新款Apple Pencil將于4月與新款iPad Pro和iPad Air一起推出，但尚未確認是否支持visionOS。

Apple Pencil與Vision Pro的兼容性需要通過軟件更新實現，但尚不清楚哪個版本可能會增加支持。visionOS 1.2 Beta 1版可能最早將于本周向開發者開放，預計蘋果將在6月召開的年度開發者大會WWDC24上宣布visionOS 2。

Apple Pencil是iPad最好的配件之一，關于手寫筆的未來發展有很多傳言，蘋果似乎正在研究為Apple Pencil提供可更換筆套的方案。這不僅僅可以活用手寫筆，筆套還能提供更多控制、傳感器，甚至為Apple Vision Pro帶來一些額外的功能。

一項新披露的專利申請詳細介紹了一種“手持輸入設備，可能包括手寫筆和手寫筆上的可拆卸筆套”。

“手寫筆和可拆卸筆套整合了手持式輸入設備的輸入輸出功能”：該專利涵蓋了各種小發明，從“控制器、手持控制器、輸入設備”等等，最后才透露了這款手寫筆的具體功效。

專利詳細介紹了“空中手勢”和“混合手勢”，這些手勢與筆套傳感器相結合，將使Apple Pencil成為Vision Pro的完美選擇，基于手勢與Apple Pencil，Vision Pro用戶將能實現空中自由繪畫，并使創作亮相visionOS。

目前，手勢是用戶對Vision Pro唯一的物理控制。因此，這種手寫筆輸入將為用戶提供更精確的控制。我們認為這對于創意人員來說是完美的，他們可以在混合現實空間中繪制和移動元素。如果該專利得以實現，那么Apple Pencil將是創意人士購買Vision Pro的有力理由。

美國專利商標局公布了蘋果一項專利申請，揭示了支持iPhone的新型Apple Pencil。此外，這款下一代 Apple Pencil也可與AR / VR / MR應用兼容。

帶光學傳感器的Apple Pencil

蘋果發明涵蓋了下一代輸入設備（Apple Pencil），其中包括光學傳感器，可用于在iPhone或非觸摸感應表面上生成內容。

在一些示例中，光學傳感器可包括光流傳感器和/或激光散斑流傳感器，其可以檢測空間-時間圖像亮度變化（例如，幀到幀亮度變化）以估計輸入設備的運動。在一些示例中，光流傳感器可包括向目標（例如，表面）發射光的發射器（例如，發光二極管）、捕獲目標的圖像檢測器（例如，圖像傳感器）。響應于從輸入設備發射的光而檢測從目標（例如，表面）反射的光或入射到目標（例如，表面）的光環境，以及被配置為準直或調節發射的光束透鏡或透鏡陣列。

激光散斑流傳感器可檢測由成像配置的相干照明產生的散斑圖案，以估計輸入設備的運動。在一些示例中，激光散斑流傳感器可包括向表面發射光的發射器（例如，垂直腔表面發射激光器）和捕獲環境圖像的檢測器（例如，圖像傳感器）響應于從輸入設備發射的光來檢測從表面反射或入射到表面上的光。

蘋果專利圖1A示例了iPhone，其包括觸摸屏#124，該觸摸屏可通過觸敏表面（例如觸摸屏 124）和/或通過觸摸屏接受來自輸入設備（例如有源手寫筆）的輸入。非觸摸敏感表面；圖2示出了包括示例計算系統和示例輸入設備的示例系統的框圖。

根據美國商標和專利局（USPTO）公示清單，蘋果獲得了一項關于Apple Pencil的技術專利，該專利描述，Apple Pencil可以和混合現實頭顯、iPad、Mac 顯示器等設備進行交互和操作，以及充當VR游戲手柄。

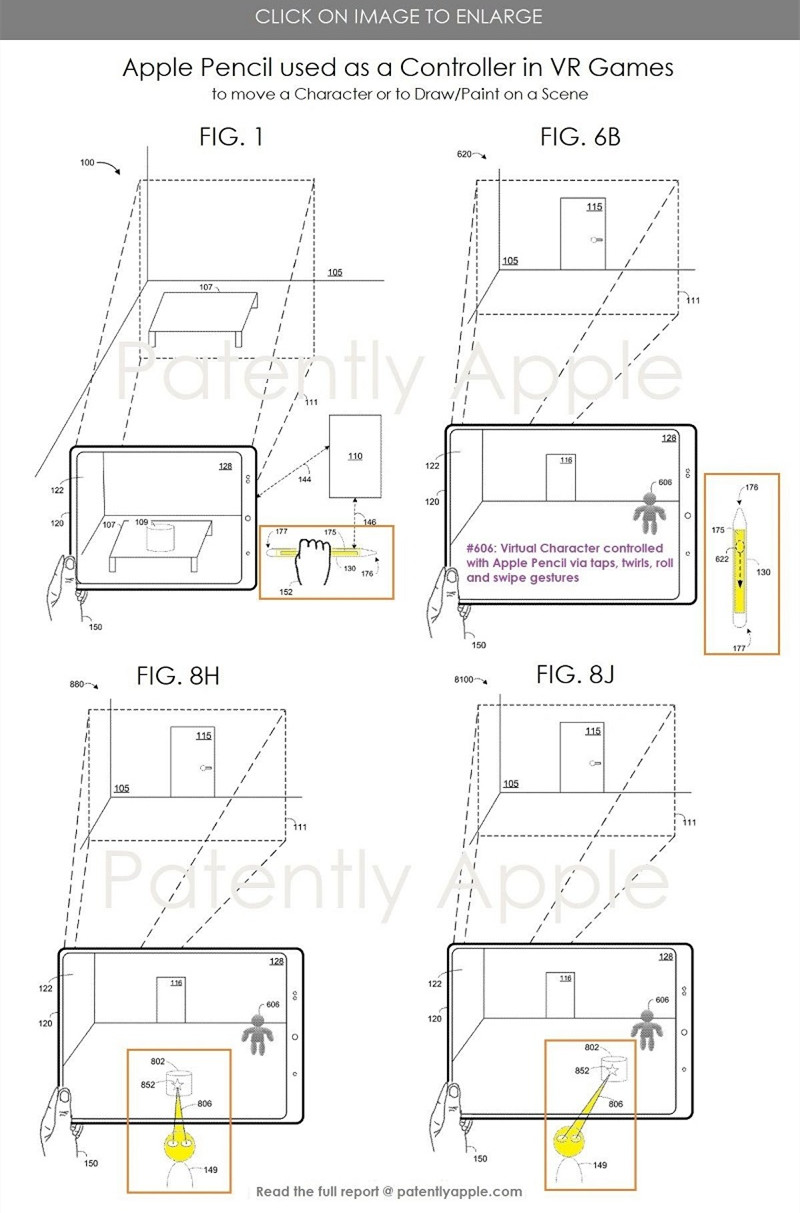

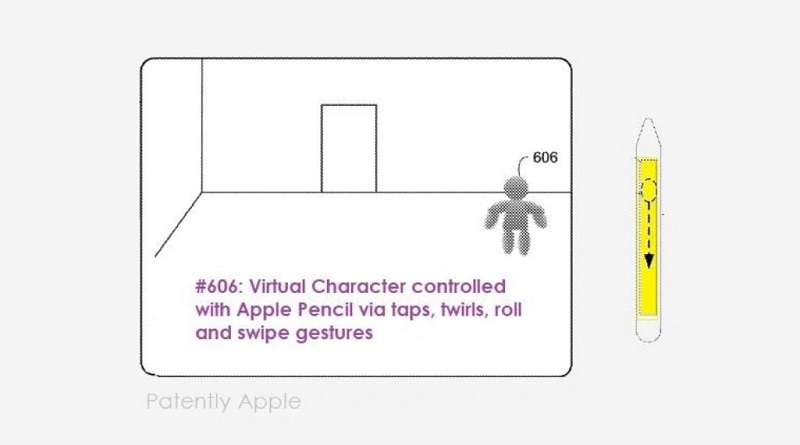

該專利主要內容如下：圖1和圖6B，我們看到一名用戶拿著Apple Pencil，在這種情況下，它被用作游戲手柄以移動對象或游戲角色，蘋果稱之為“虛擬代理”（Virtual Agent）#606；Apple Pencil的功能將包括涉及在Pencil的觸摸表面上敲擊、滾動、旋轉、輕彈和滑動的輸入。

專利中描述的Apple Pencil內置傳感器，基于與觸敏表面#175的觸覺以檢測來自用戶的輸入。

在一些實例中，Apple Pencil可以包括多種觸摸感應技術，包括但不限于電容、電阻、紅外和表面聲波技術，以及其他接近傳感器陣列或其他元素，用于確定一個或多個接觸點。

在專利的其它信息中，蘋果詳細介紹了基于眼部/注視追蹤作為在擴展現實（XR）環境或游戲中移動物體的方式。
