美國專利局最新公布了蘋果公司的一項專利申請，該專利聚焦于頭戴式顯示設備（HMD）技術革新。專利中詳細闡述了一種創新方法：利用前置攝像頭采集外部透視內容，借助圖形渲染器生成虛擬內容，通過對透視內容進行特定修改，有效減輕佩戴者復視癥狀，提升聚散舒適度，最后將透視內容與虛擬內容進行融合并展示。?

蘋果在專利背景闡述中著重指出，為佩戴處方眼鏡的用戶設計頭戴式設備存在諸多技術難點。對于大多數標準眼鏡度數，即便包含需要棱鏡矯正的特殊度數，以往常采用在顯示器前加裝夾片式鏡片的方式進行適配。棱鏡矯正作為一種特殊的眼鏡矯正技術，能夠通過調整雙眼接收的圖像，幫助復視患者實現正常視物。?

復視，從醫學角度而言，是指雙眼因無法協同工作，導致對同一物體呈現出兩個不同影像的視覺異?，F(xiàn)象。值得注意的是，即便用戶不存在復視問題，棱鏡矯正技術也能有效提升其在使用頭戴式設備時的輻輳舒適度，優化視覺體驗。
?
然而，傳統夾片式鏡片的使用存在明顯弊端。不僅會增加頭戴式設備整體的重量與體積，使其變得笨重，還會影響設備的準確性，同時限制眼動追蹤傳感器的有效工作范圍，降低設備性能。?

這項專利申請暗示，蘋果Vision Pro的未來版本有望在技術上實現重大突破，提供雙倍視覺補償功能，并進一步提升聚散舒適度。專利內容顯示，該發明的一個關鍵技術方向是提出了一種全新的頭顯操作方法。該方法首先通過一個或多個圖像傳感器獲取透視內容，同時由圖形渲染子系統生成虛擬內容；接著對透視內容進行針對性修改，得到修改后的透視內容；隨后將修改后的透視內容與虛擬內容進行融合，生成合并內容；最后，將合并后的內容呈現在一個或多個顯示器上，以此達到減輕雙視現象、提升聚散舒適度的目的。?

在透視內容的修改方面，可通過圖像信號處理器對左眼或右眼的透視內容進行裁剪、變換操作。此外，還能通過扭曲左眼或右眼透視內容，在視野范圍內實現橫向偏移，或在視點上進行變換，從而實現對透視內容的深度修改。?

關于虛擬內容的生成，圖形渲染子系統的設計極為精妙。其可基于第一虛擬攝像機生成左眼虛擬內容，該攝像機通過施加特定約束，定義了一個用于渲染左眼虛擬內容的第一視點；同理，基于第二虛擬攝像機生成右眼虛擬內容，第二虛擬攝像機定義的第二視點用于右眼虛擬內容的渲染。并且，第一虛擬攝像機擁有獨特的第一視錐體，第二虛擬攝像機則對應第二視錐體。?

美國專利局對外公布了一系列與頭戴式顯示器（HMD）相關的專利，其中涵蓋眾多創新舉措。蘋果工程團隊正全力以赴，致力于為未來Vision Pro設備（包括智能眼鏡）打造極致舒適體驗。?

智能眼鏡內部通常集成了諸如處理器、顯示器等大量組件，這往往使得設備呈現出前重后輕的狀況。這種重量分布不均的問題，在用戶使用設備時，會給頭部帶來額外負擔。因此，研發一款重量分布更均衡、佩戴更舒適，適合長時間使用的頭戴式設備，成為當務之急。?

蘋果提交的專利申請中所涉及的智能眼鏡，一般由鏡框以及從鏡框向外延伸的固定臂構成。該智能眼鏡佩戴在用戶頭部后，光學鏡片和（或）光學顯示器恰好處于用戶眼睛前方。
?
以某一具體示例來說，智能眼鏡配備有一對從框架延伸而出的固定臂。這對固定臂能夠在用戶頭部及其周邊施加一定壓力，進而將框架穩固在恰當位置，確保其始終位于用戶眼睛前方。在部分應用場景下，固定臂可放置于用戶耳朵頂部，助力將頭戴式設備牢牢固定在用戶頭部。?
由于框架自身重量往往大于固定臂，這使得眼鏡的平衡點向框架一側偏移。如此一來，眼鏡的大部分重量便會集中落在用戶鼻子上，而剩余部分則由用戶的耳朵以及頭部其他部位分擔。?
通常情況下，眼鏡的平衡點處于靜態，這意味著在用戶佩戴眼鏡的整個過程中，鼻子、耳朵等部位所承受的壓力恒定不變。不過，蘋果的這款智能眼鏡還配備了一個或多個調節機制，借助該機制，能夠?qū)︻^戴式電子設備的平衡點進行靈活調節。?

舉例而言，調節機構可實現對頭戴式電子設備平衡點的近端或遠端移動操作，以此達成眼鏡在用戶鼻子與耳朵上的重量均衡分布。在用戶佩戴眼鏡期間，調節機構還能依據實際需求隨時調整眼鏡的平衡點，使眼鏡在用戶頭部呈現出多樣化的重量分布狀態，從而讓用戶在長時間佩戴過程中始終保持舒適感。此外，該調節機構還能針對不同用戶的頭部特征，為其量身定制平衡配置的眼鏡，以滿足個性化需求。?

美國專利局公開了蘋果一項專利申請，該申請聚焦于可用于確定兩種生理信號的電極。從專利內容來看，其描述的是一種更為進階的AssistiveTouch系統，其中手勢支持可與HMD、Mac、Apple TV等設備協同使用。?

在計算系統中，可通過多種輸入方式執行操作，諸如按鈕或按鍵、鼠標、軌跡球、操縱桿、觸摸傳感器面板、觸摸屏等。除此之外，還存在其他類型的輸入形式，像音頻輸入（例如語音指令）、加速度計輸入（例如設備運動、搖動等）以及用戶手勢。

具體而言，個體的物理運動，比如眼神注視、身體動作等，可在一段時間內被檢測與追蹤，作為計算系統的輸入信息。?

手勢尤其能夠借助觸摸感應面板中的觸摸或接近傳感器來進行檢測。不過，這些傳感器的檢測范圍通常較為有限，所以手勢必須在靠近面板的位置執行。?

部分計算系統會包含用于檢測系統用戶心臟特征的電路。若試圖集成除檢測心臟特征之外還能感測手勢的電路，往往需要制造復雜且笨重的計算系統。?

蘋果專利所列舉的例子涉及可在設備背面構建的電極，該電極既能被配置用于檢測設備用戶手部的姿勢與運動，也可被設置用來檢測用戶的心跳。這一技術有望在Apple Watch上得以實現，未來或許還能應用于健身追蹤器。?

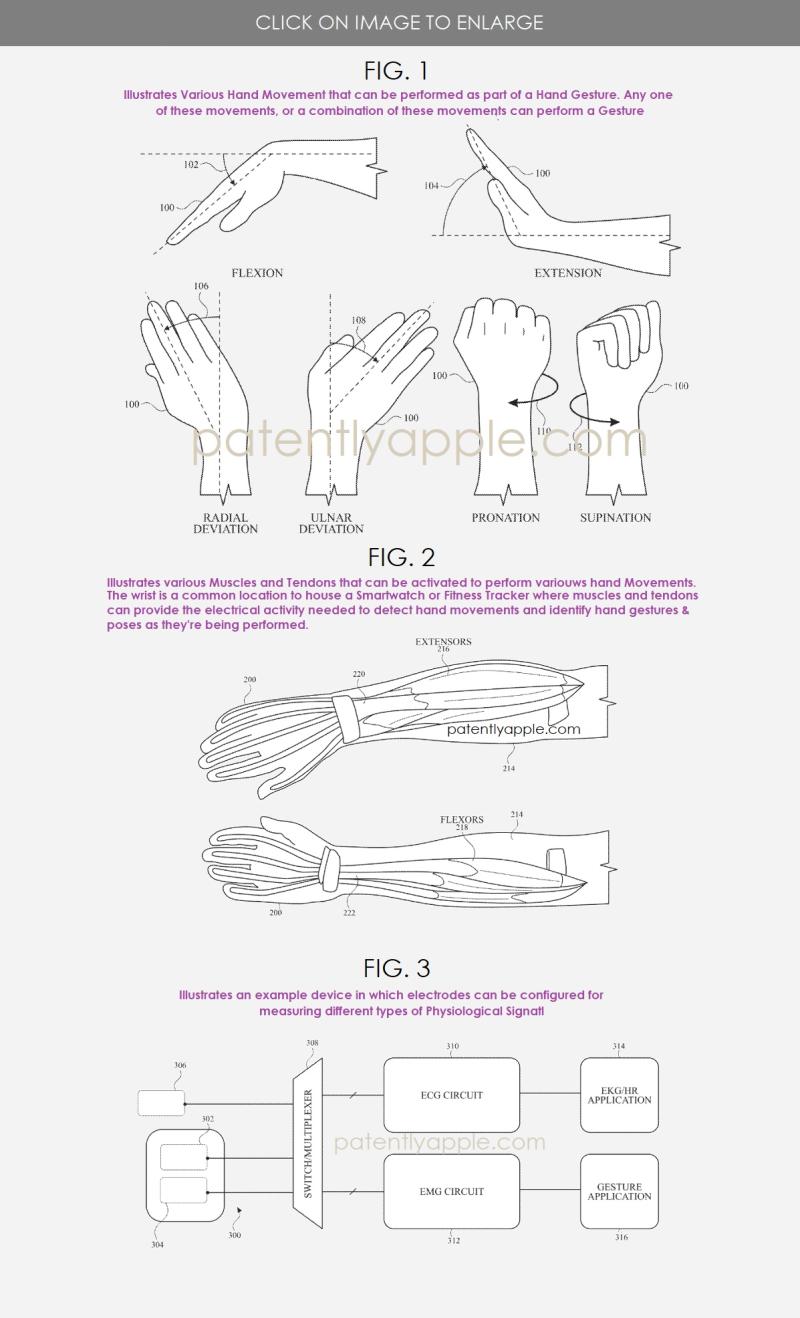

在一些示例中，設備能夠配置傳感電路，通過測量電極來檢測肌電圖（EMG）信號，這是肌肉收縮時產生的電活動。在部分示例里，設備會配置電極，以檢測由用戶前臂、手腕和 / 或手部的屈肌、伸肌以及肌腱活動所產生的EMG信號。EMG信號可被傳輸至腕戴式設備外殼內的處理電路。?

這些EMG信號經處理后，能夠識別手部運動，例如手部的屈曲、伸展、內旋、外旋、橈偏、尺偏、手指捏合以及手指移動等動作，并識別與這些手部運動相關的手勢和/或姿勢。在某些示例中，設備可被配置為檢測心電圖（ECG）信號，也就是由用戶心臟悸動引發的電活動。?

蘋果又一項專利曝光，其提出了一系列全新的固定概念，該項專利名稱為 “頭戴式設備的可調節頭部固定裝置”。值得注意的是，該專利繞過了公開專利申請階段，直接從非公開臨時專利轉變?yōu)槭跈?quán)專利。

蘋果方面指出，HMD（頭戴式設備）涵蓋了頭戴式顯示器、耳機、護目鏡、智能眼鏡、平視顯示器等多種類型。這類設備能夠執行一系列功能，而這些功能是由可穿戴設備所附帶的組件，如傳感器、電路以及其他硬件進行管理的。?

HMD需在用戶佩戴及操作過程中穩固地固定在用戶頭部。為了讓用戶能夠長時間使用頭戴式設備而不感到不適，最佳情況是能夠最大程度地提升用戶佩戴的貼合度與舒適度。?

部分頭戴式設備被設計為通過臂或帶子等緊緊纏繞在用戶頭部側面和/或后部的方式，固定在用戶頭部。這種設計通常旨在確保頭戴式設備能夠緊密貼合各種不同形狀和尺寸的頭部。然而，對于至少一部分用戶而言，這樣的設計可能會帶來一定程度的不適感。?

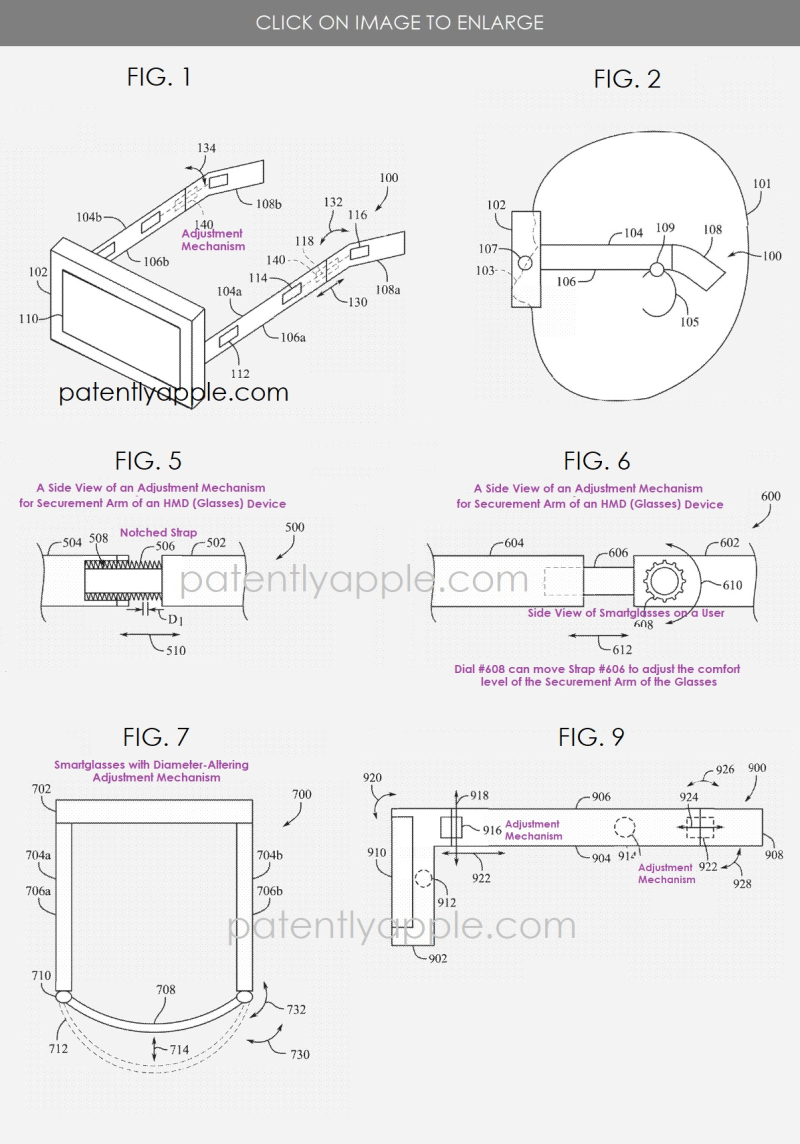

為了最大程度提升用戶舒適度，頭戴式設備可設置一種或多種不同類型的調節功能。這些調節功能有助于適應用戶頭部的各個部位，其中就包括用戶的耳朵。?

鑒于不同用戶耳朵的位置和大小存在差異，提供調節功能以避免在保證穩固貼合的同時，對用戶耳朵施加過大壓力，是非常有必要的。此類調節功能能夠協助分配壓力，并適應不同用戶頭部特征的變化，比如耳朵的大小、形狀以及相對于頭部其他特征的位置等。

理想的情況是提供一種頭部固定元件，讓用戶能夠自主調整該頭部固定元件貼合耳朵的方式。?

專利中所描述的調節機制示例，能夠使用戶對頭部固定元件相對于耳朵某些區域的大小、形狀、靈活性和/或位置進行控制。?

如此一來，用戶便能夠選擇一種可均勻分配壓力、最大程度提升舒適度的配置，從而得以更長時間地享受使用頭戴式設備的樂趣。

盡管當前Vision Pro需連接獨立的外部電池，但蘋果的一項新專利揭示了未來頭戴式顯示器（HMD）可能采用的電池組件設計，該組件將集成于光學模塊的內部導軌之中。

蘋果專利闡述明確指出，開發頭戴式顯示器，尤其是小尺寸外形HMD時，主要面臨的挑戰在于，在維持設備功能以及可接受的形狀和尺寸的同時，實現合適的電池續航。要執行必要的計算功能，并且讓HMD足夠時尚輕便，以便用戶能夠長時間佩戴，這就需要?jiǎng)?chuàng)新性的解決方案。

鑒于HMD的電源需求以及當前的電池技術狀況，用戶很可能需要每天多次摘下設備進行充電，或者將設備連接到電源上。此外，可采用低功率容量的內置電池來維持系統的基本操作，如內存保留所需的電力。因此，提升HMD的電源選項迫在眉睫。

蘋果專利給出了解決方案，使得電池能夠集成到諸如光學模塊導軌這類結構部件或結構中，而不會增大HMD的整體尺寸或改變其形狀。

HMD可借助板載電池應對峰值負載，或者提升便攜性。再者，HMD需做到重量輕且節省空間，以此提升用戶體驗。HMD由眾多結構部件構成，其中包括導桿（本文亦稱為導軌或結構部件），它能夠讓光學模塊進行平移調整，以適配用戶的瞳距（IPD）。在一些實例中，導桿可為空心結構，以減輕重量。

蘋果構想將導桿用作圓柱形電池的熱和機械外殼。在部分示例中，集成到導桿中的電池可以是袋式電池、方形電池或者任何其他適宜的鋰電池。電池外殼成為線性機構表面，可將其調整至低摩擦系數，以便繼續發揮導軌的作用。同樣，為導軌外殼選用的復合材料特性，能夠提供熱阻和機械強度。此外，此舉消除了傳統電池機械外殼的復雜性，進而降低了成本和重量，并在系統中實現了更高效的封裝方案。

美國專利商標局正式授予蘋果一項專利，該專利聚焦于一種具備獨特功能的頭戴式顯示設備（HMD）。這款HMD能夠靈活調節自身尺寸和形狀，從而在存儲、運輸以及充電等環節展現出更高的便利性。

蘋果獲授的此項專利，其涵蓋范圍廣泛，囊括了多種頭戴式設備，諸如頭戴式顯示器、護目鏡、智能眼鏡以及平視顯示器等。這些設備可執行一系列豐富多樣的功能，而這些功能的實現與管理，則依賴于可穿戴設備所附帶的各類組件，像傳感器、電路以及其他硬件設施。

在實際應用中，一款理想的頭戴式設備應具備多種不同配置，用戶能夠根據自身需求在這些配置間靈活切換，以此來強化設備的使用體驗與存儲便捷性。舉例來說，在正常使用狀態下，頭戴式設備的顯示元件需要精準地相對于用戶眼睛進行定位，同時確保與用戶的頭部和/或面部保持良好接觸，以保障最佳的視覺效果和佩戴舒適度。而在不使用時，為了有效減少空間占用，或者便于與其他設備（比如充電站）進行連接，最好能將頭戴式設備調整為更為緊湊的存儲形式。

本公開內容所涉及的實施例，提供了一種能夠調節尺寸和形狀的頭戴式設備，以滿足存儲、運輸和/或充電的不同需求。這款頭戴式設備配備了雙穩態調節機構，例如雙穩態鉸鏈，能夠?qū)㈩^戴式設備的組件偏置到兩種既定配置中的任意一種。這種可調節特性可由頭戴式設備的光密封模塊來實現，同時還有助于折疊頭部固定元件，比如用于貼合用戶頭部的臂狀部件。

美國專利局公布了蘋果一項專利申請，涉及未來Vision頭顯電源管理。

蘋果發明涉及一種可穿戴電子設備，該設備可與充電盒交互以保持適當功耗狀態，同時根據用戶操作輕松轉換到其他狀態。

當可穿戴電子設備從外殼中取出時，可穿戴電子設備可比在切換到活動狀態之前檢測到用戶時更早切換到活動狀態。在活動狀態下，可穿戴電子設備可執行在睡眠狀態或關閉狀態下不執行的各種操作中的一個或多個。

例如，通過在用戶佩戴可穿戴電子設備之前啟動到活動狀態的轉換，顯示器可以準備好更早輸出視圖，以便用戶不會花費任何或大量的時間無法看到或等待顯示器變?yōu)榛顒?dòng)狀態。

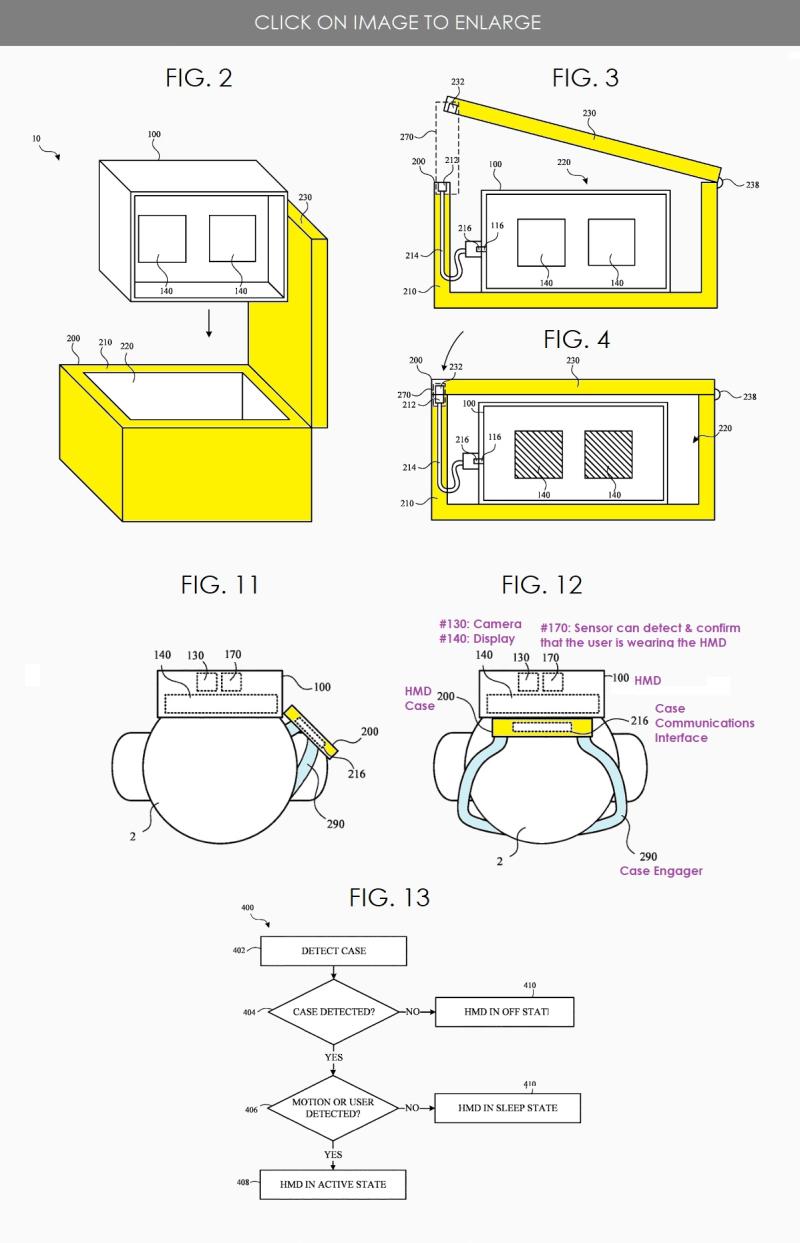

如蘋果專利圖2所示，頭戴式設備#100和外殼#200可共同形成系統#10，其中頭戴式設備和外殼可以相互作用；如圖3所示，頭戴式設備可放置在外殼腔體#220內；如圖3進一步所示，外殼可包括外殼通信接口#216，其可操作連接到頭戴式設備的HMD通信接口#116；當頭戴式設備連接到外殼時（例如通過外殼通信接口和HMD通信接口），頭戴式設備和外殼可在兩者之間進行通信和/或傳輸電力；如圖4所示，蓋子#230可以轉換為關閉配置，以將頭戴式設備封閉在外殼的腔體內；當檢測到蓋子已關閉時，頭戴式設備可改變其操作狀態，例如以節省電量。在一些實施例中，當頭戴式設備位于外殼內且蓋子關閉時，頭戴式設備可從活動狀態變?yōu)樾菝郀顟B(tài)。

蘋果公布了“透鏡狀圖像生成”(Lenticular Image Generation)專利申請。該專利于5月3日公布，涉及用于生成在透鏡顯示器上顯示的圖像的方法和設備。該專利重點不是電視，而是HMD(頭戴式顯示器)，該詞出現了大約30次。盡管該專利不限于HMD，但顯然是專利重點。

專利指出，固定網格是離線生成的，并實時映射紋理信息，在離線過程中，對象紋理和3D網格信息用于渲染對象的多視點UV貼圖視圖，視圖貼圖基于顯示校準數據生成；在實時捕獲紋理信息的基礎上，根據透鏡到UV 映射，從紋理中采樣像素，進行復合處理，生成多視點透鏡圖像。

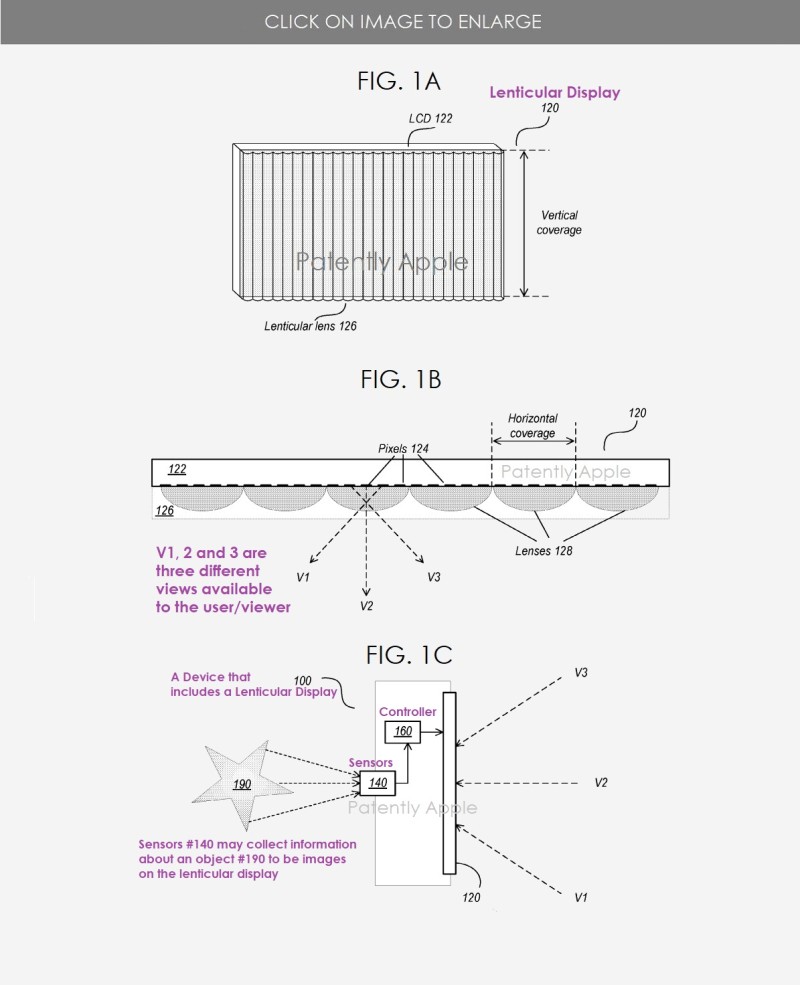

蘋果專利圖1A和1B為示例性透鏡顯示器#120。圖1A展示實例柱狀顯示器的3D前視圖且圖1A展示實例性透鏡顯示器的3D前視圖；圖1B為示例透鏡狀顯示器的示例頂視圖。

如圖1A所示，柱狀顯示器可以包括顯示面板#122，可以是LCD、OLED、DLP或LCoS（硅基液晶）；如圖1A和1B所示，雙凸透鏡#126可以是放大透鏡#128的片材或陣列，其配置使得當從略微不同的角度觀察透視顯示器時，顯示雙凸圖像不同視圖顯示面板上顯示的內容從顯示器不同視點或視角（例如，V1、V2和V3）是可見的。

此外，視角半徑可為30度；支持更寬或更窄的視角，例如15至65度范圍內。作為非限制性示例，柱狀顯示器120可以提供分布在30度視角半徑內的22個視角，每1.6度具有不同的視角。
