增強現實和虛擬現實是創新的顯示技術，能夠徹底改變我們互動和體驗世界的方式。

與讓用戶沉浸在完全虛擬環境中的VR不同，AR將數字內容疊加到現實世界中，從而在教育、培訓、零售、營銷和導航等領域?qū)崿F(xiàn)廣泛應用。AR體驗可通過各種設備訪問，包括智能手機、平板電腦和智能眼鏡。

其中，時尚AR眼鏡將成為主流，因為它提供無與倫比的便利性和沉浸感、輕巧緊湊的外形，將數字內容無縫融入現實世界。

AR眼鏡通常由兩個主要部件組成：光引擎（負責生成數字圖像）和光學系統（將生成的內容傳遞給用戶）。不同的光學系統（例如Birdbath光學和波導光學）已應用于商業產品中。

光引擎必須非常緊湊，同時保持高光學效率，以實現長期舒適的佩戴和高環境對比度。

“硅基液晶（LCoS）還是微型LED，誰會贏？”已成為一個熱門的辯論問題。微型LED顯示器是一種發光技術，有望以高峰值亮度、快速響應時間、真正的暗態和長壽命徹底改變視覺體驗。然而，其可制造性仍然是一個重大挑戰。

另一方面，LCoS是一種非發射反射式微顯示器，需要前照明系統。傳統的LCoS系統由于其龐大的照明系統而面臨巨大挑戰。為了實現高光學效率，它通常采用龐大的偏振分束器（PBS） 立方體。因此，迫切需要為基于LCoS的AR眼鏡實現超緊湊且高效的照明系統。

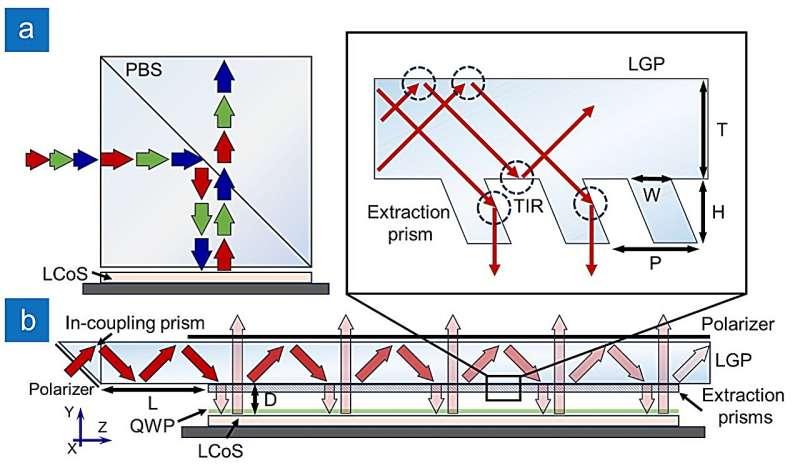

為了盡量減小LCoS系統的體積，研究人員提出了一種帶有導光板（LGP）的超緊湊照明系統，以有效將所使用的光源引導至LCoS面板。

來自光源（例如LED陣列或激光二極管）的光通過耦合棱鏡耦合到LGP中。接下來，耦合光由于頂部和底部表面的全內反射（TIR）在LGP內部傳播；部分被捕獲的光進入提取棱鏡，同時沿Z方向傳播，其余光繼續在LGP中向前傳播。

提取棱鏡內的光線通過棱鏡傾斜表面的另一個TIR反射至底部LCoS面板。LCoS面板逐像素地操控偏振狀態，并將入射光反射回LGP，大部分帶有編碼信息的反射光會透過LGP和頂部的清潔偏振片，最終進入投影鏡頭系統，進而耦合進入AR系統后續的光學組合器。

研究人員表示，四分之一波片（QWP）是可選的，具體取決于所采用的LC模式。例如，如果使用通常為黑色的垂直排列（VA）LCoS，那么QWP后的圓偏振光有助于規避邊緣場效應。

另一方面，通常為白色的MTN（混合模式扭曲向列）LCoS可以接收線性或圓偏振光；在Magic Leap 2中，選擇圓偏振來減輕投影系統中表面反射產生的雜散光；MTN的另一個優點是其響應時間快（~1ms）且邊緣場效應弱。

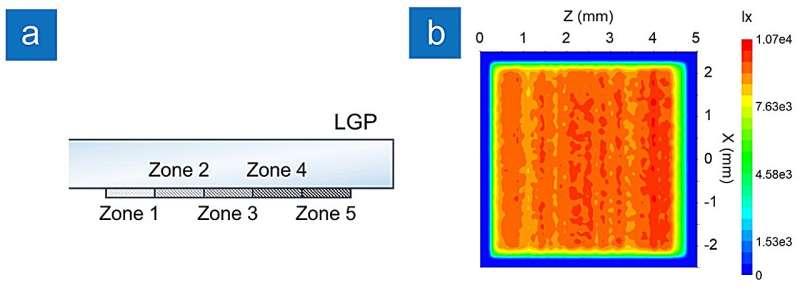

研究人員還對系統結構進行了大量優化，以提高整體性能。例如，將提取棱鏡分成幾個具有不同填充因子的區域，以確保照明均勻性；對系統配置和每個組件的尺寸進行了優化，以實現出色的照度均勻性和高ANSI對比度，該對比度等于或優于LCoS面板的對比度。

此外，考慮到玻璃材質的折射率色散，展現出優異的色彩表現，另外也可以采用折射率n=1.7的較低塑料材質，以降低成本。

其光學性能尚可，但最好采用折射率更高的材料。如此纖薄的外形和高光學效率預計將對下一代輕量級低功耗AR眼鏡產生重大影響。
