近期，火山引擎多媒體實驗室團隊提出了一種高質量3D Gaussian-Splatting場景重建及低延遲重渲染技術，用于對場景進行高質量的重建，并支持復雜的重打光及實時渲染。該及時已經實際應用在虛擬直播等VR/AR/XR應用中。同時，該技術被圖形學頂會SIGGRAPH 24收錄，并被邀請?jiān)?NeRFs and Lighting session做正式匯報。

01 研究背景

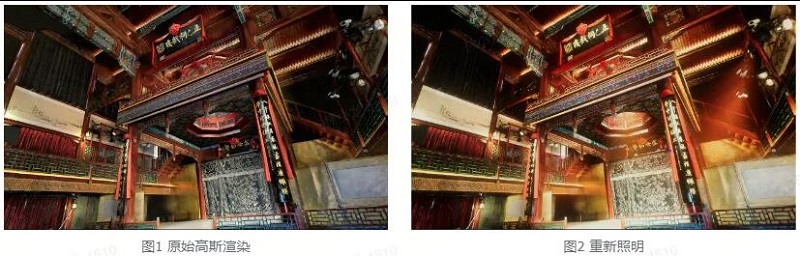

隨著虛擬現實（VR）和增強現實（AR）的快速發中，高質量的三維重建和三維渲染顯得尤為重要。3D Gaussian Splatting的出現最近在神經渲染領域引起了一場革命，該技術將點云表示為3D高斯函數，使用可微分的光柵化進行渲染和優化，進而實現了高質量的新視角實時渲染。然而，與成熟的基于網格的渲染管線相比，GS在生成復雜的陰影和動態照明效果方面仍面臨挑戰。為了解決該問題，火山引擎研究團隊提出了一種幾何增強的3D Gaussian Splatting的重建算法，用于對場景進行高質量的幾何與外觀重建，并實現了基于高斯光柵化的延遲渲染管線從而支持重光照、陰影、Mesh混合渲染并支持實時渲染，并實際應用在虛擬直播等VR/AR/XR應用中（如圖1、2）。通過該項技術，提升了GS建模的視覺渲染效果和編輯能力，拓寬了3D GS的實際應用場景。

02 方法介紹

本文介紹的方法如下：

1.幾何增強3D高斯方法

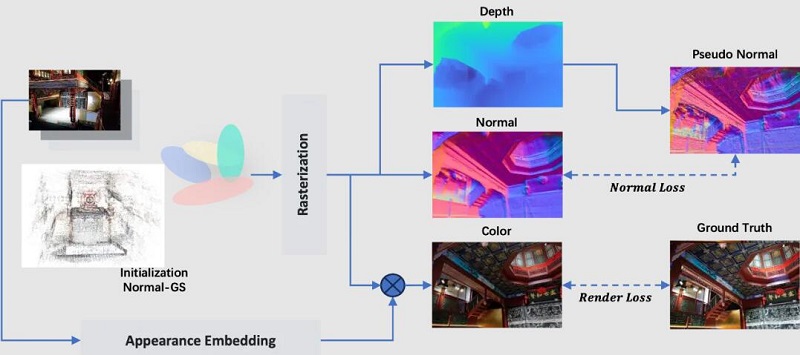

為了進一步提升3D GS的幾何表達能力，團隊提出了一種幾何增強的3D高斯方法，增強了GS對幾何深度和法線渲染能力。具體來說，這項工作為每個3D高斯引入了一個法線屬性n，在訓練過程中，使用Alpha-blending為指定視點渲染深度和法線圖，并使用深度圖計算偽法線來監督法線屬性及高斯點位置的優化。其中，直接使用深度梯度產生的偽法線對噪聲非常敏感，導致偽法線非常嘈雜，并且具有多視角不一致的問題，為此，該方法為深度、法線添加正則化項約束，并使用Appearance Embdeeing的方式為每個圖像id編碼一個外觀因子作用于渲染圖像，緩解多視角拍攝的外觀不一致問題。使用該方法，可以實現高質量的場景外觀渲染和幾何重建。算法pipeline如圖3所示。

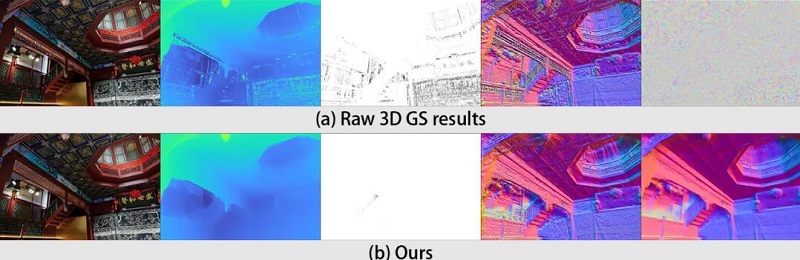

對比原始的3D GS，該方法在不需要其他額外輸入的情況下，可以為場景重建出高質量的深度及法線（如圖4）。

2.高斯延遲渲染

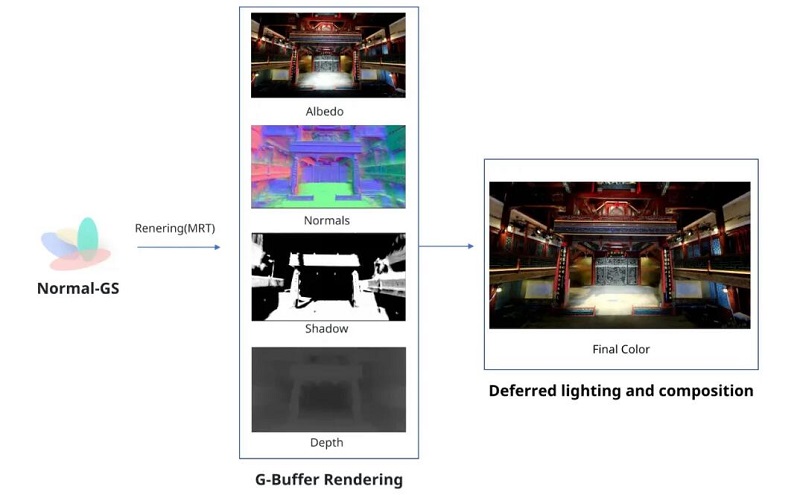

進一步地，團隊實現了基于高斯光柵化的延遲渲染管線（如圖5），兼容主流的光源類型、實時陰影的渲染，以及與傳統Mesh模型混合渲染。整個渲染管線包含包括兩個階段：首先是G-buffer渲染，著色器從指定的攝像機視點渲染GS場景，使用光柵化創建G-buffer Texture，包括顏色、法線、shadow map和深度；其次，延遲照明和合成階段，渲染器根據G-buffer中的信息計算每個像素的照明和陰影，以確定其在照明影響下的最終顏色。其中，為了處理平行光源，該技術為光柵化管線引入了正交投影模型，從而，3D 高斯分布通過計算相機空間協方差矩陣Σ′ 實現到2D空間的正交投影：

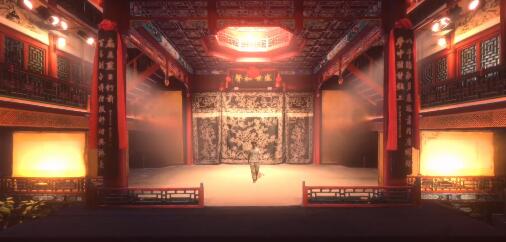

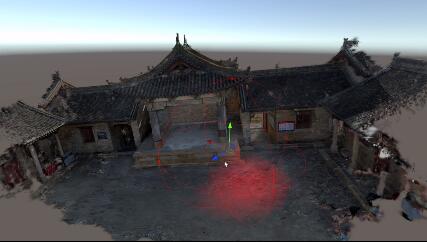

以上展示了通過延遲渲染管線，可以使3D GS支持復雜光效的渲染。第一個內容展示了點光源照明效果，第二個內容展示了平行光源的打光及陰影渲染。

03 技術應用? ?

研究團隊將該渲染系統集成到了廣泛使用的Unity和Unreal Engine（UE）平臺，開發了一套3D高斯渲染插件。允許用戶將Unity/UE支持的各種復雜光源（包括點光源、定向光源、體積光源和環境光源）集成到生成的3D高斯中。系統還支持在不同照明環境中實時渲染動態陰影，并能夠與其他網格資產一起渲染。該系統可以無縫集成到現有工作流程中，有效地將3D高斯散射技術引入XR/MR應用。這種集成顯著增強了與3D高斯相關的創意和編輯能力，使其更加多樣化和實用。

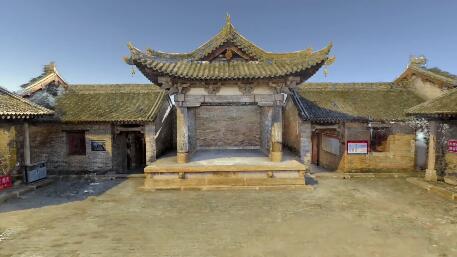

使用該系統，團隊開發了一套虛擬直播應用。結合其他AI技術，可以將任意場景人物實拍直播與虛擬場景進行融合，以極低成本完成直播布景，并支持二次編輯創作，豐富直播創意。

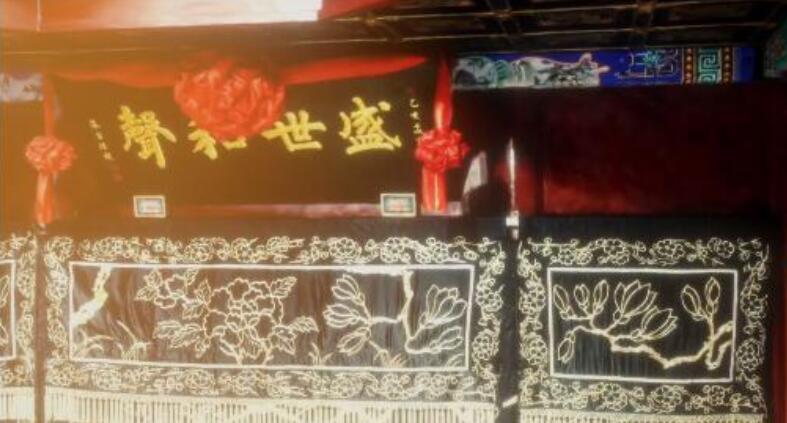

同時，可以支持對AIGC Video生成的素材進行3D資產的創建及二次編輯，如下所示。

多媒體實驗室介紹? ?

火山引擎多媒體實驗室是字節跳動旗下的研究團隊，致力于探索多媒體領域的前沿技術，參與國際標準化工作，其眾多創新算法及軟硬件解決方案已經廣泛應用在抖音、西瓜視頻等產品的多媒體業務，并向火山引擎的企業級客戶提供技術服務。實驗室成立以來，多篇論文入選國際頂會和旗艦期刊，并獲得數項國際級技術賽事冠軍、行業創新獎及最佳論文獎。
