美國專利局公開了蘋果一項極具前瞻性的專利申請，該專利聚焦于創新型面部界面與動態連桿組件的研發，有望應用于未來Vision Pro的迭代升級。這項技術革新的核心目標，是為廣大用戶顯著增強設備佩戴的舒適度、自適應能力與光學隔離效果，進一步優化混合現實頭顯的使用體驗。?
作為直接與用戶面部接觸的關鍵部件，面部界面的設計承載著多重核心功能。其一，它能夠精準貼合不同用戶的面部特征，無論是多樣化的頭型、差異化的骨骼結構，還是各異的眼位分布，都能實現緊密適配；其二，通過有效阻擋周邊環境光線進入設備“眼罩”區域，大幅提升視覺沉浸感，讓用戶在使用過程中更少受到外界光線干擾；其三，即便長時間佩戴，也能憑借科學的設計保持舒適體驗，解決了傳統頭顯久戴不適的痛點。
動態聯動系統在面部界面與耳機框架之間搭建起靈活的連接橋梁，并能根據實際佩戴情況自適應調整形態。這一組件主要由中央臂與側臂/翼兩部分構成。?
中央臂以中心或偏移點為樞軸支點，通過接口精準傳遞作用力，為整個聯動系統提供穩定的動力支撐。側臂/翼與中央臂相連，并借助特殊結構與面部界面銜接：采用的球窩接頭可實現約30°的多角度運動，加長插座則滿足滑動與平移需求。正是這些精巧的結構設計，使得動態連桿組件能夠?qū)崿F(xiàn)形態改變與力量重新分配，動態響應面部壓力點的變化，從而全面改善設備的整體貼合度。?
為確保聯動系統的運動精準可控，力控制功能應運而生。運動限制部件如支柱、彈簧等，能夠有效限制或引導手臂的運動軌跡；彈簧結構或許會將組件自動偏向最佳佩戴位置，減少用戶手動調整的麻煩。同時，面部界面上的減壓切口設計，允許界面進行適度拉伸與變形，進一步提升佩戴的適配性與舒適度。?
這項創新技術為用戶帶來了多方面的體驗提升。在光學隔離方面，能增強與環境光的隔絕效果，讓視覺沉浸感更上一層樓；人體工程學適應性顯著增強，可減少面部壓力點，即便在運動過程中也能保持穩定佩戴；而且設計上充分考慮了各種面部輪廓，實現了更廣泛的適用性，讓不同臉型的用戶都能獲得舒適的佩戴體驗。?

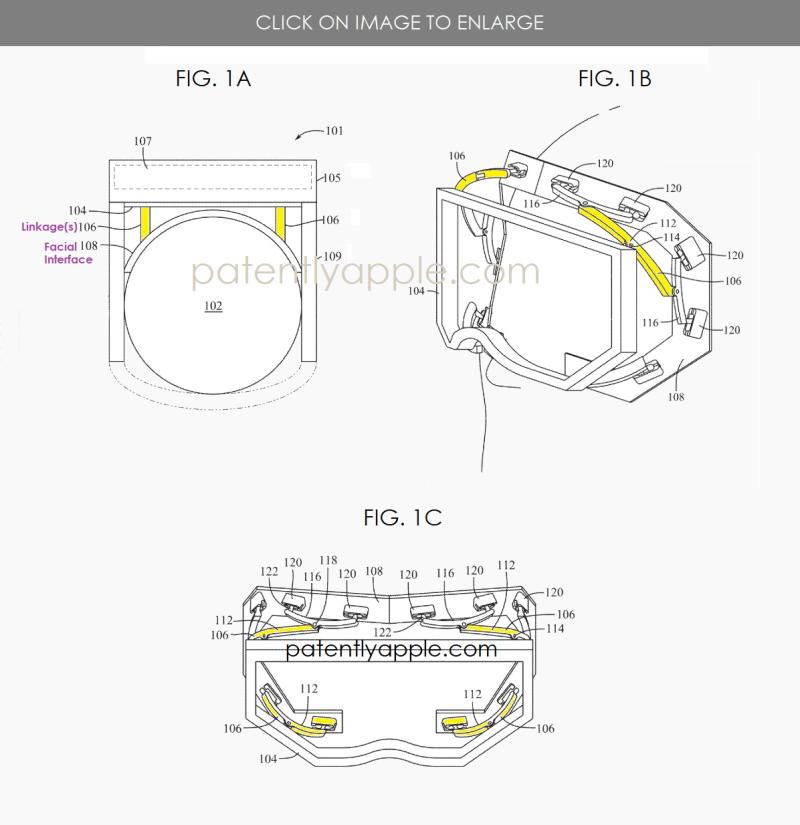

蘋果專利圖1C展示了框架#104與面部界面#108的頂部透視圖。頭戴式顯示器（HMD）可包含多種組件，這些組件構成了位于顯示器#105與用戶皮膚之間的頭戴設備的結構、織帶、蓋板、織物或框架等部分。?
在特定實施例中，面部界面會與用戶面部形成密封狀態，這種密封可以是光密封、環境密封、防塵密封、氣密封等多種類型，進一步提升設備的實用性?？蚣苣軌蚋街虬惭b到包含剛性材料的顯示單元上，憑借剛性材料的特性抵抗形狀變化，保證設備結構的穩定性。
連桿#106將框架與面部界面連接起來。在一些示例中，多個連桿的設計允許面部界面相對于框架進行多種運動，如彎曲、伸縮、平移、旋轉等。因此，連桿106能夠以可移動的方式限制顯示器相對于面部界面的移動，確保設備各部分配合精準。?
連桿機構賦予了面部界面自由適應各種面部地形、尺寸和形狀的能力，使得面部界面108可以靈活地進行樞轉、彎曲和伸縮動作。同時，連桿機構能夠?qū)⒇?fù)載，比如不同面部地形施加的力或來自帶子的壓力，均勻或不均勻地分布在用戶臉上，進一步優化佩戴的舒適度與穩定性。?
