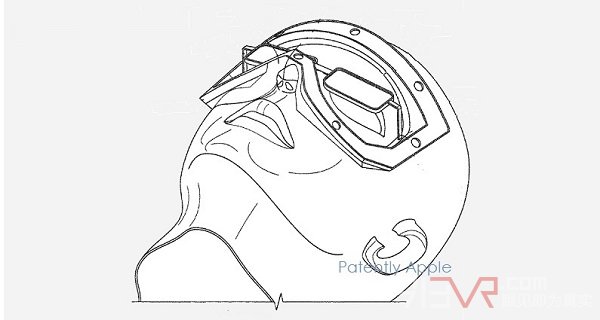

今天，美國專利商標局公布了蘋果公司的一項專利申請。該申請涉及光學系統，更具體地說，涉及用于頭戴式顯示器的光學系統。在提到AR時，本專利主要是應用于VR。該頭戴式顯示系統用于觀看VR內容、電影以及包括使用Voxel技術的電影和游戲的專業內容。蘋果首席執行官在英國接受采訪時表示，AR眼鏡是一種很好的選擇，但這種說法不適用于VR頭顯。

蘋果在文件中指出，諸如VR眼鏡之類的頭戴式顯示器通過鏡頭為用戶呈現圖像。VR頭顯需要2個顯示器分別為用戶的兩只眼睛呈現圖像。只有當兩個顯示器放在用戶兩只眼睛之間的合適位置時才可以為用戶呈現VR內容。

目前市面上的VR頭顯大部分都很笨重切佩戴不易。VR頭顯上的光學系統太過于笨重。長時間佩戴這種笨重的VR頭顯可能引發不適的體驗。蘋果的發明的專利旨在克服這些系統所帶來的負面影響。

頭戴式顯示器可用于VR和AR系統。例如，戴在用戶頭部上的一對VR眼鏡可向用戶提供VR內容。

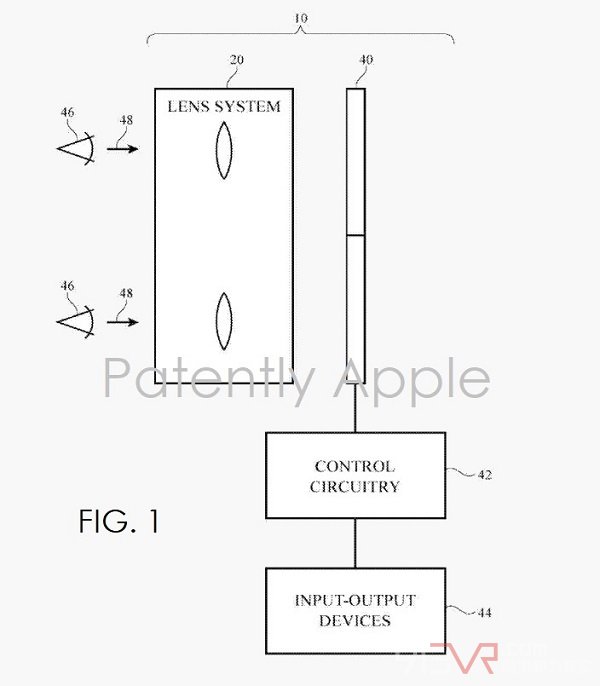

圖片F(xiàn)IG.1為大家展示了蘋果的專利的工作原理。#10部件包括了一個顯示系統，也就是圖中的#40。#40部件可以呈現內容圖像，并且通過#20光學部件實現VR效果。用戶可以通過圖片中的#48箭頭來決定觀看的方向。

蘋果的FIG.1還顯示，通過控制電路#42可以使用顯示系統來顯示視覺內容，如VR內容，并且為電影或其他媒體預先錄制的視頻或圖像。

上面圖1中提到的輸入輸出設備# 44可以耦合到控制電路# 42。輸入- 輸出設備可用于收集來自用戶的輸入信息，以及測量眼鏡#10周遭的環境，可以用于向用戶提供輸出或者是向外部電子設備提供輸出。輸入輸出設備可以包括按鈕，操縱桿、小鍵盤、鍵盤鍵、觸摸傳感器、追蹤板、顯示器、觸摸屏顯示器，麥克風、揚聲器、用于向用戶提供視覺輸出的發光二極管、傳感器(例如力傳感器、溫度傳感器、磁傳感器、加速度計、陀螺儀和/或用于測量眼鏡的方向、位置和/或移動、臨近檢測傳感器、電容式觸摸傳感器、應變儀、氣體傳感器、壓力傳感器、環境光傳感器和/或其它傳感器)。如果需要，輸入輸出設備可以包括一個或多個相機(例如，用于捕獲用戶周圍的圖像的相機、用于通過觀察眼睛和/或其它相機凝視方向的檢測操作)。

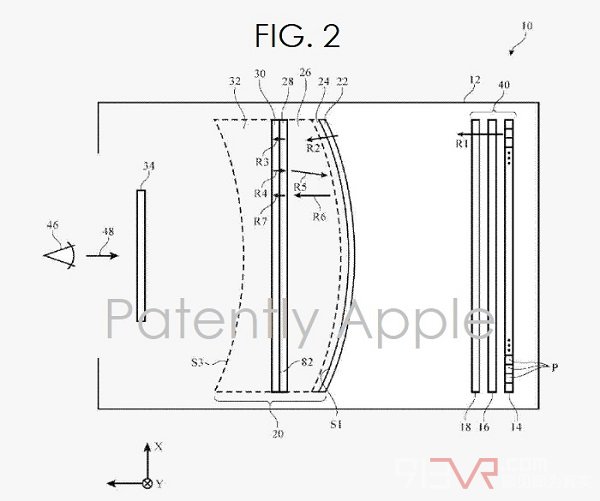

上面提到的蘋果專利圖2是眼鏡# 10的橫截面?zhèn)纫晥D，展示了#12結構是如何支撐光學系統#20和顯示系統#40。外殼可以是一副眼鏡框架的形狀和相似性，也可以是頭盔的形狀，或者可以是一副護目鏡的形狀，也可以具有能讓外殼戴在使用者頭部的任何合適的形狀。

殼體可以由塑料、金屬、纖維復合材料形成，例如碳纖維材料、木材和其它天然材料、玻璃、其它材料和/或這些材料中的兩種或多種的組合。

顯示系統和眼鏡的光學部件可以是輕巧和緊湊的。比如，光學系統可以是折反射透鏡。

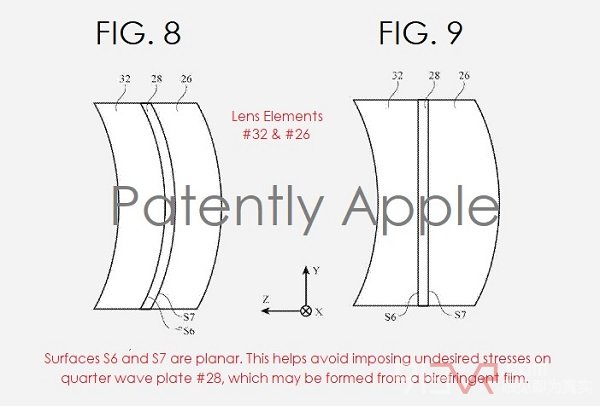

蘋果的專利圖8和9分別是柱面透鏡元件的頂視圖和側視圖。
