美國專利商標局發布了一項谷歌專利申請，該專利申請涉及VR頭顯，該頭顯將采用先進的相變冷卻系統，以便VR玩家在長時間使用時可以保持頭顯的散熱。

Google的發明描述了用于在三維結構內實現相變冷卻系統的技術。Google在其專利申請中指出，傳統的相變室通常與結構分開制造，增加了材料或結構方面的費用。它在可以應用的結構類型方面也受到限制，通常包括平面的二維（2D）表面。

因此，傳統的相變室不適用于容納虛擬現實頭顯，個人助理/智能揚聲器，智能電話或游戲控制器的復雜且彎曲的三維（3D）結構。

Google的發明涵蓋了特定技術，相變機制和相變材料（PCM）的使用，這些材料可以作為結構的一部分進行集成，從而改善對電子系統的熱控制，否則可能依賴于基于對流或傳導的機制。

相變材料（PCM）可以是諸如水，醇或制冷劑的流體。流體可以是液體，蒸汽或兩者的組合形式。此外，盡管單個流體可能最容易實施，但是流體混合物可以通過改變表面張力，與相變機制相關的流體可以是可混溶的或不混溶的。

使用多種技術制造被密封并具有三維曲率的腔室，包括連接形成有互補的三維曲率的兩個蒙皮，在連接兩個蒙皮之后成形腔室，或者折疊單個蒙皮以使腔室成形。

在部分密封的同時，腔室填充有飽和熱力學狀態的相變材料（例如，液相和氣相混合物中的流體）。然后將腔室密封以形成相變腔室。

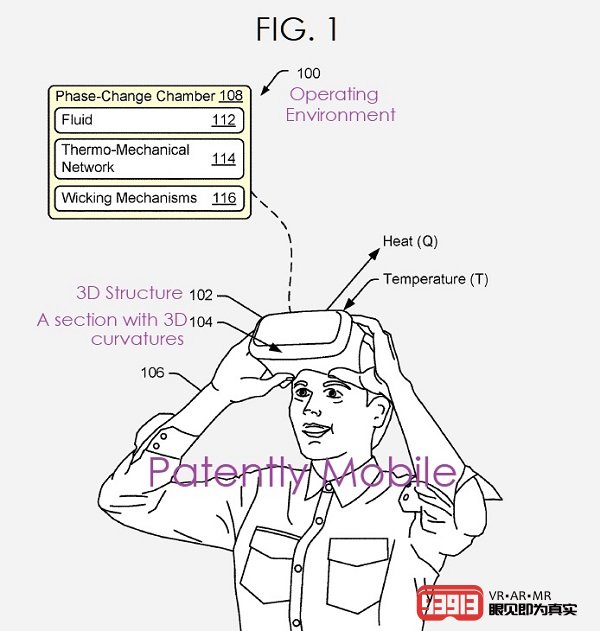

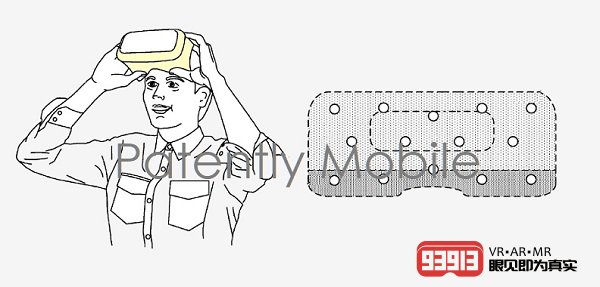

谷歌的專利圖顯示出了示例性操作環境，其包括具有集成的相變冷卻的三維結構。顯示了三維（3D）結構的虛擬現實頭顯的示例形式。
