好的，所以你決定用 Unity 來做一個 VR 游戲，并選定了三星 Gear vr 為你的目標平臺。做好之后，打開應用，在設備上執行文件再容易不過 – 但有個問題，幀率實在太低。視野邊上有閃爍的黑邊出現，感覺好像有誰往攝像機操作員的肚子上踢了幾腳。你聽說過保持穩定的幀率有多重要，現在你明白為什么了 – 在虛擬現實中，任何低于每秒60幀的東西不僅看起來不好，讓人難受才是最糟糕的。你的高端上檔臺式機能把這個游戲運行到每秒1000幀，但機箱發出的聲音像飛機引擎一樣，而且……風扇發動時機箱好像真的升起來一點了！現在你要做的就是把你的大作針對移動芯片好好地優化一下。這個系列的文章針對的就是這個問題。

第一部分: 運行環境以及高效率VR應用的一些特征

這并不是關于 Gear vr 的一個優化大全，更像是一個快速入門吧。在這第一貼中我們將先討論下 Gear vr的硬件以及設計良好的移動 VR 應用的一些特點。之后將會著重講述如何針對你的應用來提升表現。這篇文章主要針對 Unity，因為這是目前 Gear VR 開發中的主流引擎。但是，這些概念對于其它引擎來說也是可以適用的。

了解你的硬件

在把你的項目大卸八塊尋找其低效之處之前，最好先花點時間思考下當下移動手機的一些表現特征?？偟膩碚f，移動圖形管線基于一個很快的 CPU ，通過一個很慢的總線和/或內容控制器來和一個很快的 GPU 連接，還需要一個造成很多開銷的 OpenGL ES 驅動。Gear VR 在三星 Note4 和 S6 上運行。這兩個產品線代表了幾種不同的硬件規格：

  • Note 4 的核心有兩種。在北美和歐洲售賣的版本基于高通的驍龍芯片（SnapDragon 805），而在韓國和亞洲一些其它地區的基本都是三星自己的獵戶座芯片（Exynos 5433）。驍龍芯片是四核 CPU 規格，而獵戶座有八核，這兩個核心分別對應兩種 GPU: Adreno 420 以及 Mali-T760。
  • Note 4 又被最近的谷歌分成兩種系統。分別是安卓 4.4.4 (KitKat) 和 Android 5 (Lollipop)。目前基本上世界上的獵戶座的 Note4 都運行安卓5.0了（看來我給世界拖后腿了）。
  • S6 則都只有一種核心：Exynos 7420 (圖形芯片是 Mali-T760M8)。還有另一個版本的 S6，S6Edge，但它們除了外形不一樣以外里面都是一樣的。
  • 所有的 S6 都是安卓5.0棒棒糖系統。

看起來好復雜是吧！沒事，它們所有的性能和表現其實都很接近（除了一種狀況，最下面的注意事項里會說），如果你能在某個設備上跑得不錯，在其它上面應該也不會有生命問題。

和多數移動芯片一樣，它們的 3D 圖形表現方面的屬性都比較穩定可靠。因此，這里有一些普遍的可能讓你的項目跑得不好的原因（按嚴重順序排列）：

  • 場景需要獨立的渲染器（比如陰影和反射）（CPU/GPU開銷）
  • 綁定 VBO 來進行繪制調用（CPU/驅動開銷）
  • 透明，多通道渲染，每像素照明以及其它的像素效果（GPU/IO 開銷）
  • 大型紋理加載，blits，以及各種類型的內存開銷（IO/內存控制開銷）
  • 蒙皮動畫（CPU開銷）
  • Unity 垃圾回收開銷（CPU開銷）

另一方面來說，這些設備有著比較大的內存，可以描畫比較多的多邊形。Note4 和 S6 都有著 2560×1440 的分辨率，但默認情況下我們一般只渲染 1024×1024 的紋理分辨率來節約填充率。

了解你的VR環境

VR 渲染讓硬件的表現受到最嚴苛的考驗，因為每一幀都必須給雙眼繪制共兩次。在 Unity 4.6.4p3 和 5.0.1p1 里，意味著每個繪制調用都被執行了兩次，每個網格被繪制了兩次，每個紋理被裝訂了兩次。此外還有少量的開銷被分配給了最終的畸變和時間穿越（2ms的預算）上。雖然我們期待未來硬件的表現以及程序的流程會越來越好，但目前就是得每幀畫兩次。這意味著相較于普通的游戲，VR 游戲的開銷要多幾乎一倍。

而基于這些特性，以下是一些比較靠譜的 Gear VR 應用渲染目標。

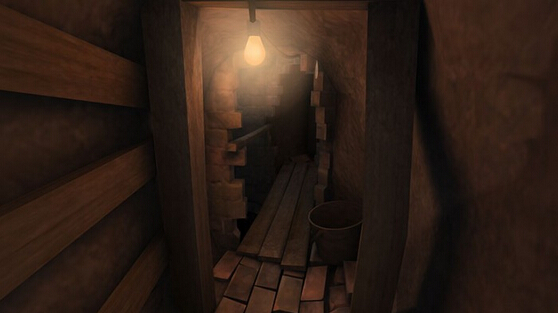

這一幀大概有30000個多邊形和40個繪制調用



  • 每幀 50 – 100 個繪制調用
  • 每幀 50k – 100k 個多邊形
  • 紋理貼圖越少越好（但每個可以很大）
  • 腳本執行時間在 1 ~ 3 毫秒以內 (Unity Update())

注意這些不是硬性規范，只是我們的經驗之談。

另外注意 Oculus Mobile SDK 還引進了一個給 CPU 和 GPU 節流降頻的 API 來控制熱量和電池消耗（查閱使用樣例 OVRModeParams.cs）這些方式讓你可以選擇對于在某個場景下，控制 CPU 和 GPU 的開銷。比方說，如果在繪制調用的提交上出了問題，你讓 CPU 升頻（同時讓 GPU 降頻）可能能提升整體的幀率。如果你忽視這些做法，你的應用可能會被迫運行在降頻的環境下，因此你最好多花點時間在這上面。

最后，Gear VR 也擁有 Oculus 的異步時間穿越（Asynchronous TimeWarp）技術。TimeWarp 能在程序變慢時基于最近的頭部姿態信息來得到接下來的幀畫面。它通過頭部信息來扭曲上一幀的畫面，能幫助你即便在偶爾丟失幾幀時也能有流暢的體驗，但絕對不是一個讓你把應用隨意運行在60幀每秒以下的借口。如果你左右搖擺腦袋時能看到眼角黑色的色塊，就說明你的游戲已經慢到 TimeWarp 沒有足夠的幀畫面來填補這些黑色空白了。

為性能表現而設計

做出表現良好的應用就是為了表現良好而去設計，而這意味著圍繞移動 GPU 的一些特性來設計你的美術資源。

準備事項

在開始之前，先確保你的 Unity 項目的設定都已經為最高表現設定好了。特別的，是確定如下值的設定：

  • 靜態批處理（Static batching）
  • 動態批處理（Dynamic batching）
  • GPU 蒙皮（GPU skinning）
  • 多線程渲染（Multithreaded Rendering）
  • 默認方向到地平左邊（Default Orientation to Landscape Left）

批處理

現在我們知道的是，一般來說繪制調用數量是 Gear VR 應用中最占用資源的方面，那么優化的第一步就是在藝術層面上做出一些設計，讓程序在最終實現時調用越少的繪制命令越好。一個繪制調用就是對 GPU 的一個命令，讓它繪制一個網格或者網格的一部分。而這個命令最占用資源的部分其實是網格的選擇本身。每一次當程序決定繪制一個新網格時，網格在被提交給 GPU 之前必須先被驅動進行處理。著色器必須被彈回，可能會發生一些格式的轉化等等；而這些過程在每次一個新的網格被選中后都會發生，并占用了最大的開銷。

但這也同樣意味著，每次一個網格（或者更具體一點，一個頂點緩沖區對象VBO）被選中后，只需要占用這一次開銷，就能使用多次。只要沒有新的網格（或者紋理、著色器）被選中，當前狀態會一直存在于驅動緩存中并可以進行反復使用。為了利用這個特性，我們可以將多個網格整合進一個大的頂點陣列中，并通過 VBO 進行單獨繪制。我們付出一次選擇的代價后，就可以從這個對象內包含的多個網格進行調用而不會提高系統開銷。這個方式被稱作為批處理（Batching），比起為每一個不同的網格創建 VBO 要快得多，也是針對繪制調用進行優化的基礎。

單個 VBO 中的所有網格必須享有同樣的材質，才能進行批處理的整合：同樣的紋理、著色器以及著色器參數。為了更高效地在 Unity 中利用批處理，我們還得更進一步：對象必須有同樣的材質對象指針。為此，這里有一些參考規則：

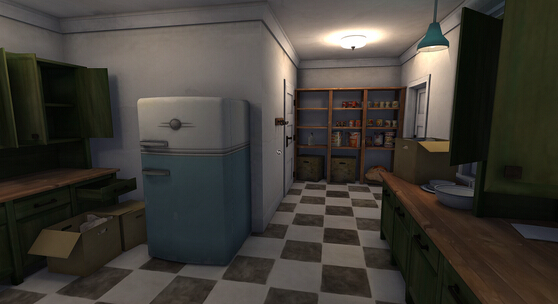

提升unity gear vr游戲性能3
紋理集合/圖譜



  • 紋理集合（Macrotexture / Texture Atlases）：通過將盡可能多的模型映射到少數幾個大的紋理集合中來達到盡可能少的紋理數量。
  • 靜態旗幟（Static Flag）: 將所有不會移動的對象在 Unity 的 Inspector 中標記為靜態。
  • 材質訪問：小心訪問 Renderer.material。這個操作會復制材質并返回給你復件，導致對象被排除在批處理之外（因為材質指針變成獨特的了）。請使用 Renderer.sharedMaterial。
  • 確保批處理是開啟的：在玩家設定（看下面）中確保靜態批處理和動態批處理都被開啟了。

Unity 提供兩種將網格批處理的方式：靜態批處理和動態批處理。

靜態批處理

一旦你把某個網格標記成靜態，這意味著你告訴 Unity 這個對象永遠不會移動、變形或者縮放等。Unity 會基于這一點來自動將所有享用同樣材質的網格整合成一個大的。在某些情況下，這將是很好的優化；不僅減少了繪制調用數量，Unity 也把變形操作變成了頂點的位置選擇，這樣在運行時就不需要變形了。在一個場景內，越多的部分能被標記成靜態越好。要記得只有同樣材質的才能被整合在一起哦！

但需要注意的是，靜態批處理生成了新的一個大網格，有可能導致最終的應用容量變得很大。一般來說對于 Gear VR 開發者問題不大，但如果你的應用里有很多不同場景，每個場景都有很多靜態網格，那么最終占用可能就會比較大。所以另一個選項就是在運行時使用StaticBatchingUtility.Combine來生成批處理網格，而不會讓你的應用變得太大（但你得付出一個一次性的 CPU 大量開銷以及一定的內存占用的代價）。

最終，小心你的 Unity 版本，確認是否支持靜態批處理（看最后的注意事項）。

動態批處理

只要共享同樣的材料，Unity 也能把那些并沒有標記為靜態的網格進行批處理。只要你把動態批處理選項打開，剩下的基本就不太用管了。對每幀都進行批處理會對計算性能造成一些開銷，但一般來說對于整體性能表現總是會有提升。

批處理的其它問題

當然，還有其它一些情況也要小心。比如給物體繪制陰影啦，其它需要給物體轉換狀態的多通道著色器（Multi-pass shader）啦，都會讓批處理出現問題。多通道著色會讓網格被提交多次，針對 Gear VR 時務必要小心處理。逐像素光照（Per-pixel lighting）也有著類似的效果：使用 Unity4 里默認的擴散著色器（Diffuse Shader），網格會在每次被光線接觸時重新提交一次，很快會把你的繪制調用數和多邊形數耗光。如果你需要逐像素光照，可以試著在質量設置窗口中的并發光照總數設置為一。最近的光線會被逐像素渲染，而周遭的光線會通過球面調和函數（Spherical Harmonics）來計算得出。更好的方式是放棄逐像素光照，采用光照探針。另外要注意的是批處理不支持蒙皮網格。透明對象必須要按某種順序來進行繪制所以很難被進行恰當?shù)呐幚怼?/span>

不過，你還是可以在編輯器中測試、調校批處理的。無論是在 Unity Profiler (Unity Pro 才有) 還是游戲窗口的統計欄中，都能顯示當前有多少繪制調用被下達了，多少被通過批處理節省了。如果你圍繞著很小數量的紋理來組織你的幾何圖形，那么確保不要實例化你的材質，并把靜態物體都標記上靜態的旗幟，這樣整個場景一般來說就比較節能環保綠色高效了。

透明，Alpha Test 以及重復繪制（Overdraw）

如上所提及，移動芯片一般都是“填充率瓶頸”，意味著像素填充可能是一幀中占用開銷最大的地方。減少填充開銷的關鍵就在于盡量讓每一個像素只被繪制一次。多通道著色器，逐像素光照效果（比如 Unity 的默認高光著色器）還有透明對象等都需要對像素進行多次渲染。太多的話，就會影響總線。

作為最佳實踐的標準之一，你可以在質量設置（Quality Settings）中試著限制像素光照數（Pixel Light Count）為一。如果超過了一，你也要確保自己知道是哪部分的問題以及其造成的開銷。同樣，盡量讓透明的物體小。這里的開銷由碰到的像素決定，因此你接觸到的像素越少，這幀渲染的速度就越快。小心那些透明的粒子效果，比如煙霧等，其涉及到的像素數量可能會超過你的預期。

此外還要注意你不應該在移動設備上去使用 alpha test 著色器，比如 Unity 的鏤空著色器（Cutout Shader）。那些 Alpha Test 的操作（以及 clip()，或者片段著色器里的顯式丟棄）, 會強制目前多數移動 GPU 撤銷那些硬件優化，讓其運行變得極慢。在管線中丟棄片段也經常會導致各種丑陋的反鋸齒，因此還是請用不透明幾何或者 Alpha to coverage 來做鏤空。

性能節流

在你能可靠測試你的場景之前，你需要確保 CPU 和 GPU 的節流設置已經設定好了。因為 VR 游戲已經把手機的性能壓榨到了極致，因此你需要好好掌握 CPU 和 GPU 之間的平衡。如果你的游戲瓶頸在 CPU，那么你可以為 GPU 降頻來讓 CPU 全速運轉。如果你的應用瓶頸在于 GPU 那你就反過來。如果你的應用效率非常高，那么你可以把 CPU 和 GPU 都降頻來降低耗電和溫度?？梢栽?CPU 和 GPU 移動 SDK 文檔講述電源管理的章節“Power Management” 來查看更多關于 CPU 和 GPU 的節流設置方面的信息。

比較重要的一個地方是在做這類性能測試前必須先選定一個 CPU 和 GPU 的節流配置。如果這些具體的數值沒有被成功初始化，你的應用會被默認運行在降頻的環境下。由于多數 Gear VR 的應用都會被 CPU 那邊的驅動開銷（比如繪制調用提交數目）所限制，因此一般來說對于頻率的設定會更有利 CPU 一些。你可以在 OVRModeParams.cs 中找到一個關于如何初始化節流目標的例子，也可以直接復制粘貼到一個在游戲開始時執行的腳本里來檢驗效果。

注意事項

這幾天是你在考量自己應用性能表現時應當注意的：

  • 運行在 Lolipop 下驍龍805核心的 Note4 比起其它所有版本的 Note4 都要慢；貌似圖形驅動關于提交繪制調用這一塊有了退步。如果某些游戲在繪制調用這一塊已經到底了那么有可能會發現新的瓶頸（最多可能達增加20%的響應時間），足夠讓常規的管線停頓并導致幀率下降。我們正努力和三星以及高通共通解決這個問題。運行安卓 4.4 的驍龍805 Note4 以及獵戶座 Note4 和 S6 設備皆不受此影響。
  • 盡管為 CPU 和 GPU 進行降頻節流能極大降低手機的熱量，那些開銷大的應用在長時間的使用過程中依然可能讓手機過熱。在這種情況發生時，手機會發出警告，然后動態降低處理器的頻率，一般都會導致應用幀率低到不可用的地步。如果你在做性能測試時碰到了這種情況，請關閉應用并讓手機休息個至少五分鐘再繼續測試。
  • Unity 4 免費版不支持靜態批處理以及 Unity Profiler。但是 Unity 5 個人版支持這些。
  • S6 不支持各向異性紋理過濾 。
