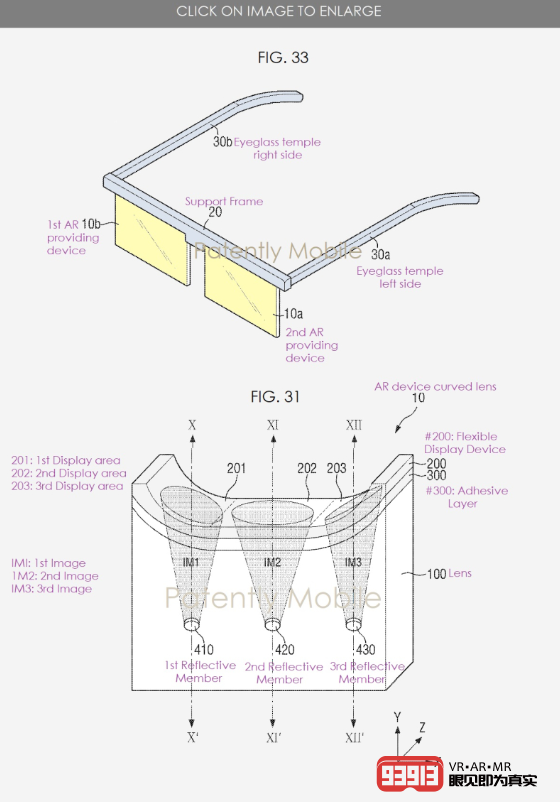

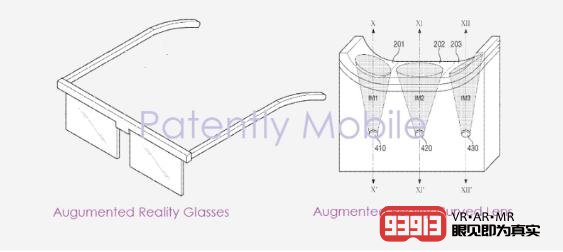

上個月底，美國專利商標局發布了三星AR智能眼鏡最新專利。FIG.33顯示了一副增強現實眼鏡，其包括增強現實設備＃10a和增強現實提供設備＃10b，支撐框架＃20以及眼鏡腿＃30a和＃30b。FIG.31顯示的是增強現實眼鏡透鏡的透視圖。

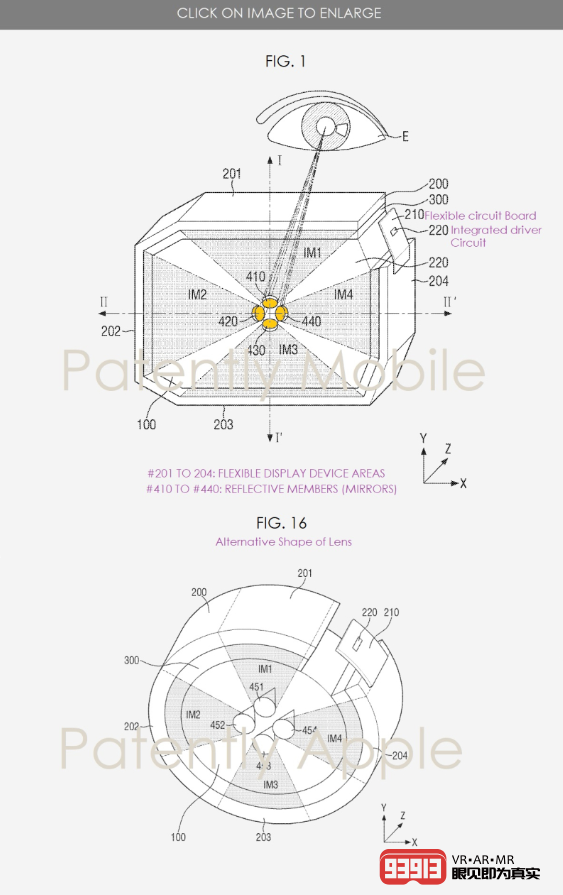

FIG.1是增強現實眼鏡的透視圖。除了多面體之外，透鏡＃100還可以形成為各種合適的形狀，例如圓柱體，橢圓圓柱體，半圓柱體，半橢圓圓柱體，變形的圓柱體/變形的半圓柱體。變形的圓柱和變形的半圓柱是指具有不均勻直徑的圓柱和半圓柱。

為了擴大柔性顯示設備＃200的用戶的眼睛E可見的區域，即用戶的視場（FOV），透鏡可以包括多個第一反射構件（＃410），多個第二反射構件（＃420），多個第三反射構件（＃430）和多個第四反射構件（＃440）。

第一至第四反射構件中的都具有約4mm或更小的直徑。在這種情況下，由于用戶聚焦在真實圖像上（例如，用戶的眼睛此時聚焦在真實圖像上），因此用戶可能難以識別第一至第四反射構件。

圖16是另一種設計，其中，透鏡形成為具有橢圓形的第一和第二表面以及側面的橢圓圓柱形狀。

三星于2020年1月23日發布專利申請20200026084，該專利于2019年7月在美國和2018年7月在韓國提交。這是一項具有33個專利數字的技術專利，涉及多個替代設計概念。
