云計算隨著發展由2C逐漸轉入2B，與產業結合也愈加緊密。受疫情影響，更多企業不再將上云視為可有可無的選項，而是思考如何更好上云、現有系統如何利用云更好地優化業務、企業自有數據如何建立模型，以充分利用IT大發展的紅利。且政府近期接連發文支撐5G、云數據中心在內的新基建，也助推了云計算與產業融合落地。

其中，云計算與VR結合發展出來的Cloud VR技術一經提出就展現出了極大的商業前景和想象空間。

“Cloud VR是將云計算的理念引用到VR業務中，借助高速穩定的承載網絡，使得云端的顯示以及輸出和聲音的輸出等經過編碼壓縮后傳輸?shù)接脩舻慕K端處，實現VR業務的內容上云、渲染上云。”

對比于現在行動不便的VR，Cloud VR不僅無繩化輕便方便，使得更多類型終端的接入，還能提升用戶體驗、降低VR消費成本、保護VR內容的版權以及加速VR的各類商業場景的普及。

在VR市場中，國外的高端市場有HTC、索尼和Oculus，國內的頭部廠商主要包括華為、小米、愛奇藝。尤其是華為，從芯片到VRGlass，從GPU云渲染到CDN分發，具備全棧的XR能力，但其生態建設也是剛剛起步，內容豐富與品質方面需要進一步加強。

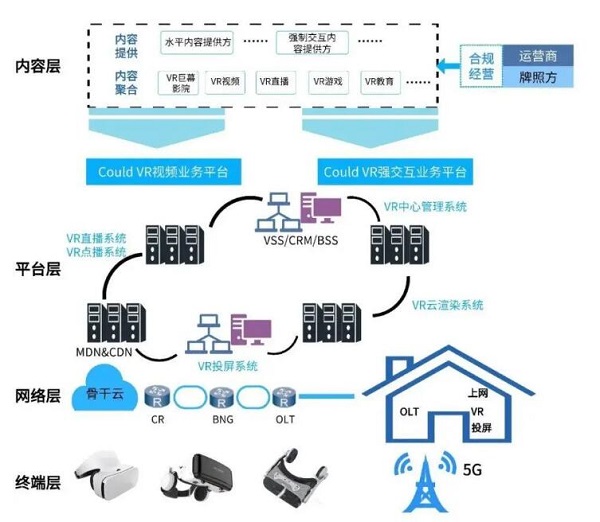

如下圖所示，Cloud VR的架構分別為內容層、平臺層、網絡層、終端層。

位于頂端的內容層主要負責向平臺提供VR內容，包含內容提供方和內容聚合方，VR的主要內容包括Cloud VR的視頻業務及Cloud VR的強交互業務。

而位于之下的是平臺層，平臺層對Cloud VR視頻業務和強交互業務提供云渲染、流化、轉碼、存儲、編碼等功能。

而與內容層和平臺層密切相關的Cloud VR視頻業務平臺和Cloud VR強交互業務在整個過程中又擔任了什么樣的角色呢？Cloud VR視頻業務平臺負責VR視頻的導入、轉碼、存儲和播控分發處理，包含VR點播系統、VR直播系統、MDN&CDN等。而Cloud VR視頻業務平臺需要支持全景視頻數據傳輸，需要布局FOV傳輸?shù)哪芰Αloud VR強交互業務平臺，則負責對強交互業務進行渲染，包含實例運行、邏輯計算、實時渲染等功能，為每個用戶在云端生成一個應用實例，對其VR畫面進行實時渲染、編碼和推流等。

在平臺層之后的是負責為Cloud VR業務提供大帶寬，低時延的穩定傳輸?shù)木W(wǎng)絡層。網絡層包含的是骨干網、城域網、接入網及家庭網絡四部分。

與平臺層相連的便是終端層，顧名思義，與各類終端相連實現VR內容呈現，家庭網絡接入以及用戶健全等動能，通過WiFi/5G接入網絡層。

在Cloud VR架構當中，關系最為密切的就是Cloud VR視頻業務和Cloud VR強交互業務，對其最大的約束是時延（MTP）。而時延的偏差會導致用戶的體驗感極差，出現暈動癥等現象，而從現有的VR狀態中看，MTP的值控制在20ms以內，可以得到理想的體驗。但是在Cloud VR視頻業務中對時延的要求遠沒有在Cloud VR強交互業務高。

相對于Cloud VR視頻業務，CloudVR強交互的可實施難度系數更高，但是適用的場景和范圍卻更廣泛。Cloud VR強交互業務方案包含的三大部分，分別為Cloud VR強交互業務平臺、網絡、Cloud VR終端。

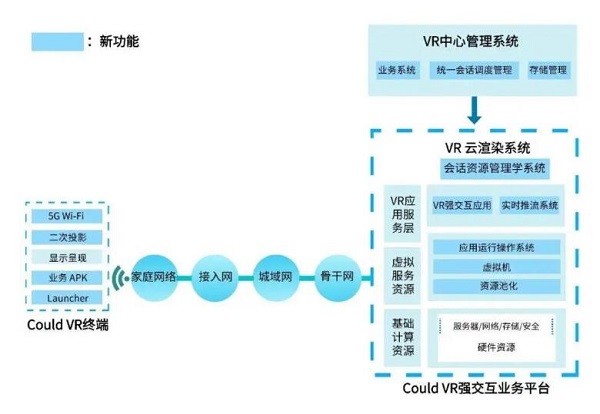

Cloud VR強交互平臺由VR中心管理系統和及VR云渲染系統組成，主要負責Cloud VR強交互業務的管理，存儲和云渲染。在網絡層面會為了能夠低成本快速部署Cloud VR業務，根據所需的帶寬以及MTP進行相應的局部調整。由于Cloud VR終端要求采用WiFi的家庭網實現，所以會在提高和調整的方向上對WI-Fi進行優化。而在Cloud VR中依舊會以VR一體機為主，主要負責控制信令采集、視頻解碼、屏幕呈現、接入網絡等。下圖是關于強交互業務的實施方案：

前文中提到的云渲染技術，在實現的同時還要考慮MTP≤20ms這一保證體驗的前提下，產生了端云異步渲染技術，使得MTP時間不再依賴于網絡和云渲染，可以由終端來保證MTP≤20ms。但是一個完整的CloudVR處理包括云渲染及流化以及終端刷新顯示兩個過程。

雖然云渲染及流化的時延不會影響MTP，但是時延的長短依舊會影響到用戶的體驗，為了避免黑邊和畫面質量問題，依舊需要對對云渲染及流化實驗進行相應的約束。

首先了解一下，關于Cloud VR處理的這兩個過程的具體過程有哪些。關于云渲染及流化，大概是Cloud VR終端進行動作捕捉并將捕捉到的信息經過網絡通過上行傳輸?shù)皆贫?，并在云端進行相應的邏輯運算、實時渲染及編碼壓縮后，再次通過網絡進行下行傳輸至終端進解碼。

另外一部分便是在終端處實現刷新呈現。在端云異步渲染方案下的MTP主要包括動作捕捉、二次渲染&動作扭曲以及最后的刷新呈現。操作響應下的時延則是由云渲染及流化時延，加上終端的二次渲染、異步扭曲和刷新呈現構成。但是在端部依云渲染下，對于MTP、云渲染及流化、操作響應時延都有保證用戶體驗程度的相應要求。MTP≤20ms，云渲染及流化的時延要求在30ms~70ms，操作響應時延要求≤100ms。
