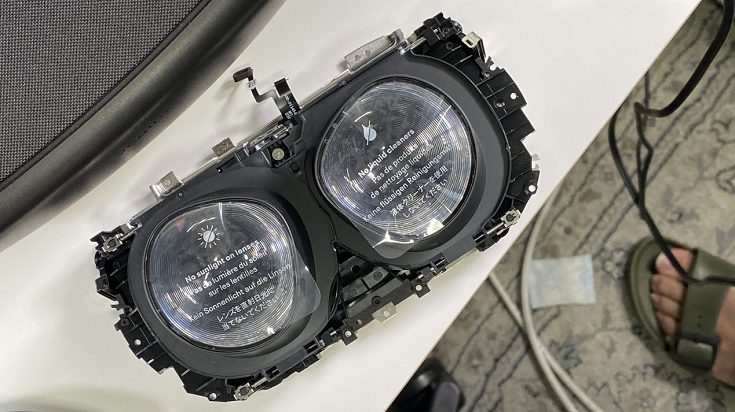

不知不覺間，從2016年以O(shè)culus、HTC Vive、索尼等品牌為代表的第一代消費級VR頭顯正式發售到現在，五年時間轉瞬即逝。在這個過程中，各大品牌的VR頭顯更迭了數代，但外觀卻一直沒有太大的改進：一個巨大的外殼包圍著面部區域，這個外殼的內部，光學和顯示系統占據了大部分的空間。
隨著硬件的迭代和技術的升級，我們正享受著由之帶來的越來越強勁的SoC性能、越來越好的顯示效果，以及越來越精準的空間定位追蹤，但如何設計體積更小、更輕便，同時分辨率更高的VR頭顯，卻始終是橫亙在各硬件品牌面前的一座大山。
不過，隨著近幾年微顯示技術的不斷發展，下一代VR/AR設備有望進一步縮小體積、降低重量，從而真正擁有名副其實的「眼鏡」外觀，成為受大眾追捧的時尚電子消費品。
毫不夸張的說，誰在微顯示技術賽道上拔得頭籌，就等于抓住了通向萬億級消費市場產業鏈的金鑰匙，而不少巨頭在這個領域的布局亦能讓人感受到一股「風暴即將來臨」氣息。
什么是微顯示技術？

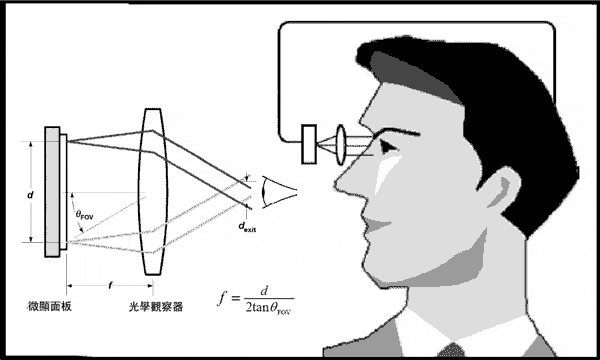

所謂的微顯示（Microdisplay）技術是顯示技術領域的一個分支，并不能算是一個非常新的概念，但其誕生之初就是為了解決HMD（頭戴式顯示器，即頭盔或頭顯）的顯示問題：最初具有「微顯示」特點的顯示設備就是使用頭盔懸掛式的微型CRT配備一個光學放大設備在人眼近處顯示畫面。隨著市場的不斷發展，顯示設備要求用面積更小、重量更輕、功耗更低的替代品來代替CRT，這也是微顯示技術所追求的發展方向。
現如今，電子消費產品滲透的日益加深和加快，人們對于屏幕的需求也在向著「越來越大」和「越來越小」兩個方向延伸。
「越來越大」是指人們對于大屏的需求正越來越高：家中的電腦、電視等設備的屏幕越大越好，甚至有條件的還會選擇使用投影來營造200吋巨屏的效果，樓宇外立面的巨型屏幕現在也隨處可見，成為城市中的一道道靚麗風景線。
而「越來越小」指的是人們希望包括智能手機、智能手表以及VR/AR等貼身智能設備的體積盡量小一些，以方便隨身攜帶，同時還要能兼顧出色的顯示效果。
但「實體屏幕」受制于加工技術、成本、工作周期和耗電性能等多方面的因素，顯然無法無止境的擴大，因此人們對于屏幕的兩種需求歸納起來其實就是：基于微顯示技術來通過「光學放大」的方式得到遠超屏幕尺寸的圖像顯示，從而減少設備體積對空間的占用。
目前的微顯示技術主要應用于家庭背投顯示、會議以及室外投影、AR/VR頭戴式設備、小尺寸的HUD和電子取景器等場景。與傳統的平板顯示相比，微顯示技術的優點在于：易于集成到可穿戴設備中，高分辨和高清晰度以及更加節能環保。
微顯示技術的「四大天王」
按照成像原理的不同，微顯示技術可以分為LCD微顯示技術、LCoS（Liquid Crystal on Silicon，硅基液晶）微顯示技術、Micro LED微顯示技術以及近幾年興起的Micro OLED微顯示技術。
LCD微顯示技術是一種透射型的微顯示技術，其中相對成熟的方案被稱為有源矩陣液晶顯示器（AMLCD）方案，其背光源發出的光在經過每一像素時受到液晶單元的調制，液晶單元?jiǎng)t受顯示屏上晶體管的控制。
美國高平電子（Kopin）基于AMLCD方案研發了獨有的Cyberdisplay微顯示方案，合作企業包括深圳東方景、日本Scalar、Tekom、三菱電機、奧林巴斯（Olympus）、美國Microoptical、Yello Mosquito等。

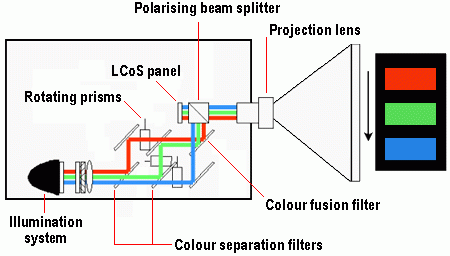

LCoS微顯示技術是將半導體與LCD技術相結合的反射式液晶投影新技術，其主要通過反射外部光源進行成像，相比LCD微顯示技術，其具備產品結構簡單、低成本的優勢，但劣勢在于體積要相對更大一些。
LCoS顯示器最初是為大屏幕投影儀而開發的，但在隨后誕生的LCoS微顯示技術卻在微型投影儀領域找到了消費市場，并被廣泛應用于AR頭戴設備和車載HUD領域。
同時，LCoS微型顯示技術還被應用于一些近眼顯示（Near To Eye）設備，例如數碼相機、膠片相機和頭戴式顯示器的電子取景器。這些設備使用鐵電液晶（被稱為FLCoS）制成，相比其他類型的液晶成像更快，從而可以產生高質量的圖像。
目前，LCoS微顯示方案供應商主要有JVC、TMDC（Taiwan MicroDisplay Corporation）、Himax、Syndiant、HOLOEYE Systems，以及FLCoS微顯示方案供應商Displaytech、高平電子等。

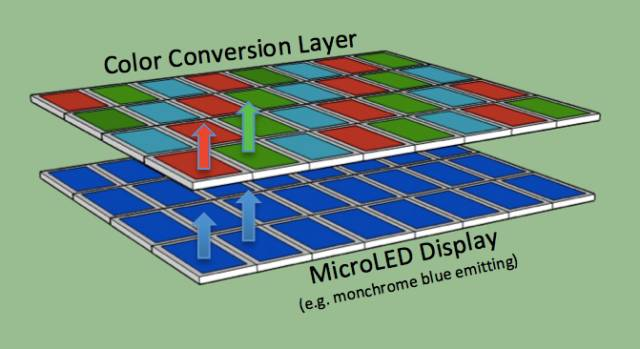

Micro LED微顯示技術是近幾年的一大熱門話題，它指的是在一個芯片上集成的高密度微小尺寸的LED陣列，讓LED顯示屏的每一個像素可以定址并單獨驅動點亮，可看成是戶外LED顯示屏的微縮版，將像素點距離從毫米級降低至了微米級。
Micro LED微顯示屏的優點很明顯，不僅繼承了無機LED的高效率、高亮度、高可靠度及反應時間快等特點，還具備自發光無需背光源的特性，降低對極化和封裝層的要求，可以說是囊括了節能、機構簡易、體積小、薄型等多種優勢。除此之外，因?yàn)長ED可以制作成超微小的尺寸，Micro LED微顯示屏還具備解析度超高的特性，可輕松達1500ppi以上。

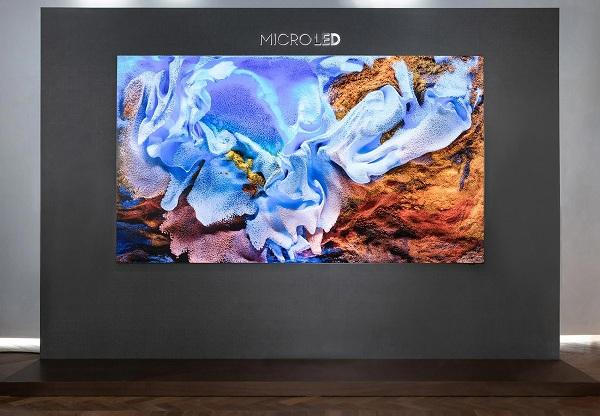

但Micro LED微顯示屏一直面臨著量產的難題，即如何將LED芯片批量轉移到控制電路板上。目前，毫米級的Micro LED大屏已經取得了不小的突破，多家企業均實現量產，但價格卻高的離譜——三星2020年推出的110吋Micro LED電視，在韓國售價高達1.7億韓元；索尼2019年推出的Crystal LED電視的16K版本，售價達到驚人的580萬美元。
VR/AR等可穿戴設備需要的微米級Micro LED目前還沒有取得量產技術上的突破，現階段包括三星、索尼在內的企業推出的Micro LED屏幕芯片晶粒尺寸最小的也超過了50微米，因此又被稱為「Mini LED」技術，以示和50微米以下的「真·Micro LED」技術的區別。
Mini LED和Micro LED除了晶粒尺寸，還在技術、制造基礎設施要求以及應用等多個方面存在差異。Mini LED目前可以在現有的晶片廠進行制造，沒有或幾乎不需要額外的投資，但50微米以下晶粒的Micro LED制造就需要在組裝和芯片結構方面達成重大的技術突破，并需要對制造基礎設施進行大幅度革新。從某種意義上來說，Mini LED只是通往更高難度Micro LED技術道路上的「墊腳石」，會先一步在消費級市場普及開來，但最終一定會被替代。
征服Micro LED微顯示技術的道路依然漫長，可能需要以5年至10年為周期進行技術的積累與革新。換而言之，Micro LED微顯示技術是當下業界公認的最佳方案，并且大勢所趨，但技術方面還遠不成熟，工藝要求高、難度大，短期內恐怕還無法實現突破。

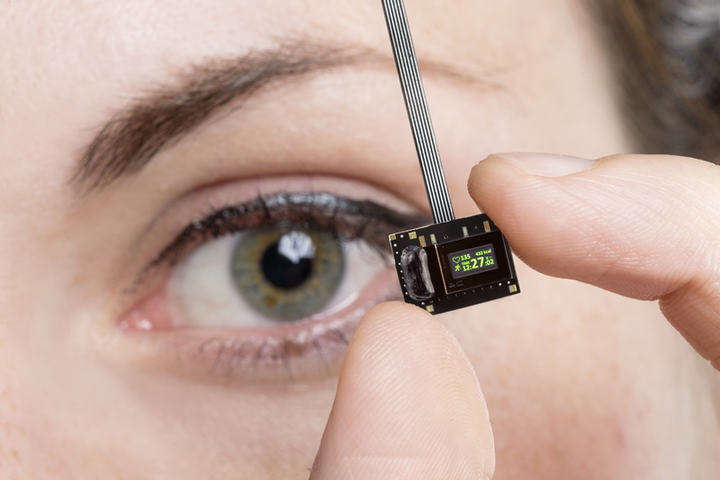

Micro OLED微顯示技術是最近3-5年內新崛起的微顯示技術，由已經非常成熟的OLED顯示技術發展而來，目前已能夠和LCD與LCoS微顯示技術在價格、性能上進行競爭。
OLED微顯示技術在AR/VR領域的應用有著巨大的優勢：清晰鮮亮的全彩顯示、超低的功耗等，同時也并非像Micro LED那樣“遙不可及”，可謂是VR/AR頭顯發展的一大推動力，幾乎鐵板釘釘會成為這個領域新一代顯示系統的基石。

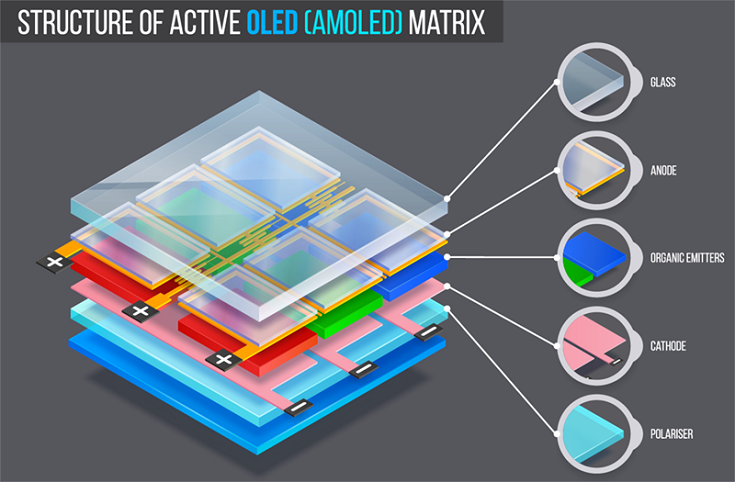

同時，一種半導體和OLED結合的一種新型顯示技術——OLEDoS（OLED?on Silicon，硅基OLED）已經出現，即將有機發光二極管（OLED）直接制作在單晶硅集成電路芯片（包括像素有源矩陣、控制電路、相關的顯示驅動電路、IO接口電路和其他功能部件）上，屬于有源有機發光二極管（AMOLED）中的一種，將會是下一代智能穿戴顯示的主要方案。
三雄爭霸，「Next Big Thing」花落誰家？
Micro OLED技術的成熟無疑趕上了VR/AR行業的爆發前夕。根據高平電子公布的2020年Q4財報，其第四季度營收為1390萬美元，同比增長60%，2020年全年?duì)I收增長36%，Q4凈利潤為130萬美元，相比2019年Q4的凈虧損720萬美元有了大幅改善，此外，用于AR的微型顯示器銷售強勁。
高平電子在VR/AR微顯示領域的布局很廣泛，囊括了AMLCD、LCoS以及Micro OLED三種不同的微顯示技術。
2017年9月，高平電子完成對聯想控股子公司——聯想新視界的戰略投資，發力AR領域；同月，國內制造業巨頭歌爾斥資2460萬美元收購高平電子近10%的股份，同樣是瞄準微顯示技術在VR/AR領域的價值。同年7月，國內最大的平板顯示器制造商京東方與高平電子、云南奧雷德光電合資建立Micro OLED產線，并于2019年10月實現量產。

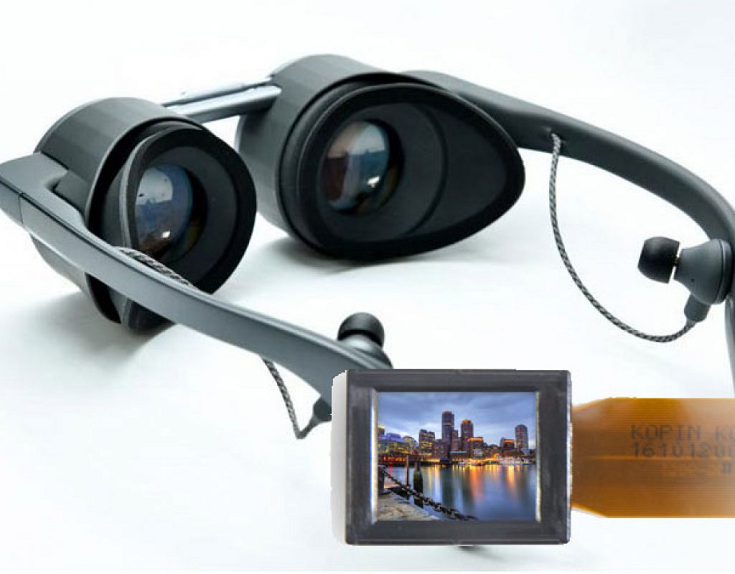

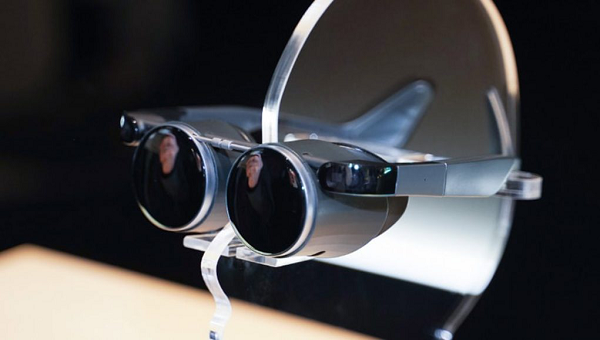

今年1月份的CES 2021上，松下展出的新款超短焦VR眼鏡就配備的就是高平電子的微顯示屏。高平電子與3M緊密合作，通過微顯示器與Pancake光學器件為松下VR眼鏡提供單眼2.6K×2.6K（2560×2560）的高分辨畫面顯示。

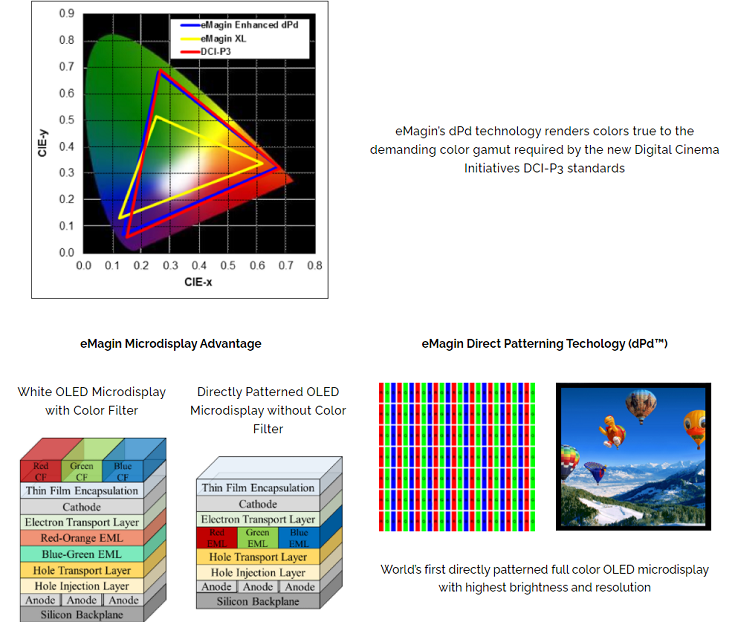

另一家Micro OLED微顯示領域的頂尖企業eMagin在底層技術上可能還要更勝高平電子一籌。eMagin在今年3月2日宣布，其dPd（Direct Patterning Display，直接圖案顯示）技術已獲得美國專利商標局的認證，去除了傳統OLED使用的彩色濾光片，讓屏幕的顯示亮度和色彩大幅度提升，可實現數字電影新方案DCI-P3標準的色彩要求。
在2017年的一份新聞稿中，eMagin表示已將獨有的dPd技術授權給一家未具名的“T1級消費電子公司”。不過，eMagin至今還未獲得和消費級產品相關的訂單，這也意味著這家“T1級消費電子公司”尚未面向市場發售產品。

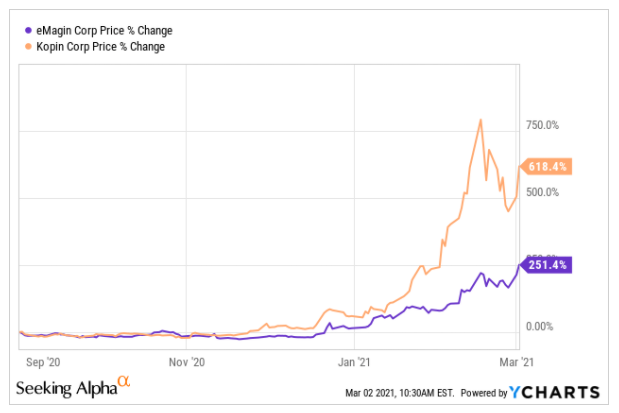

過去，高平電子和eMagin生產的微顯示屏主要客戶是軍方，用量相對較小，需求更偏向于定制化，但未來隨著VR/AR市場迎來井噴，可以說擁有著非常大的成長空間。這兩家美股上市公司自2020年年底以來股價一飛沖天就是最好的證明：
高平電子創始人John C.C. Fan「范欽強」博士在發布2020年Q4財報時曾表示，“本季度，我們收到了第一筆量產訂單，并開始出貨720p雙疊層ColorMax OLED微顯示器。我們還宣布了一項開發超高亮度單色MicroLED顯示器的協議。我們相信，ColorMax OLED和Micro LED的先進顯示器將成為國防、企業和消費者應用中即將出現的AR/VR產品浪潮的關鍵推動力。目前，幾乎我們所有的開發計劃都與AR和VR的應用相關，隨著AR和VR細分市場不斷吸引越來越多的注意，高平電子可以很好地滿足這一需求。我們有信心為即將到來的AR/VR時代做好準備，我們的前途一片光明?！?/p>
不過，無論是高平電子，還是eMagin，都還無法與Micro OLED領域的最大霸主「索尼」相抗衡。2020年10月，日本「日刊工業新聞」報道稱，索尼將為蘋果提供OLED微顯示器，用于傳聞許久的AR/VR（MR）頭戴設備，該報道得到了顯示器行業資深分析師Ross Young的證實。
今年2月份，外媒報道稱，蘋果正與臺積電合作，開發一種新型的微型OLED顯示器，用于未來的智能眼鏡類設備。截至目前，尚沒有消息公開這次蘋果與臺積電合作的詳情，但鑒于eMagin在2017年曾對“T1級消費電子公司”授權，這次蘋果與臺積電的合作如果涉及eMagin也絲毫不會讓人感到意外。
Market&Markets預測，全球微顯示市場規模預計將從2020年的7.12億美元增長到2025年的36.09億美元，年復合增長率達38.4%。微顯示技術在尺寸上的縮小和技術上的改進將進一步促進HMD在多個行業的應用，激活市場對Micro OLED顯示器的需求增長，另一方面，全球汽車行業高級輔助駕駛系統ADAS和HUD的廣泛應用也將進一步推動微顯示市場的增長。
盡管索尼拔得頭籌，但憑借著高平電子與京東方和歌爾的親密關系，或許國內市場將成為高平電子一展拳腳的最佳選擇。而eMagin作為三家企業中實力相對較弱的一方，需要盡快在訂單和量產上取得突破才能從市場的增長受益，除非它的合作方真的是蘋果。
Micro OLED領域的中國企業
▲圖片來源：京東方
除了京東方、奧雷德和臺積電（傳言稱其正與蘋果聯合研發Micro OLED和Micro LED顯示技術），Micro OLED領域還有哪些中國企業的身影？其實并不太多。
據了解，高平電子在中國的合作方除了京東方，還有湖畔光電。湖畔光電不僅是高平電子Micro OLED顯示屏的代工企業，還是其Micro OLED背板的客戶和研發伙伴。

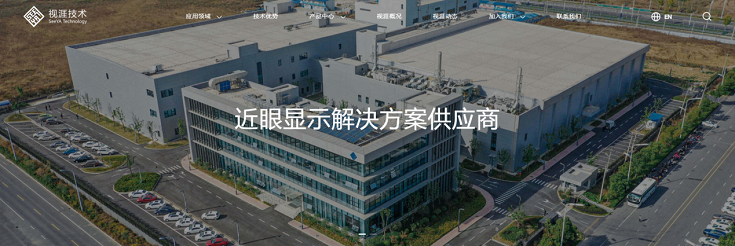

視涯技術（SeeYA Technology）同樣從事Micro OLED系列產品的研發，擁有自己的工廠。從產品參數上來說，與高平電子的產品較為接近。這也是國內為數不多能量產Micro OLED微顯示屏的企業。
總的來說，作為Micro LED技術未成熟前的過渡，Micro OLED將在很長一段時間里伴隨著VR/AR產業的成長。集合了OLED技術的優勢，還能夠在成本上與其他微顯示解決方案平起平坐的Micro OLED到底會給行業帶來怎樣的改變？也許不遠的將來，我們就能夠看到。
