Roblox上市首股暴漲42%，估值超600億美元，成功摘得“元宇宙第一股”美譽。以此為導火索，Metaverse概念迅速火遍大江南北。前有Facebook改名Meta，后有微軟、字節跳動等大廠高調入局，一時間企業、資本、媒體沸騰。
然而，一片歡聲笑語中，也有不少質疑的聲音。手機巨頭蘋果明確表示不看好元宇宙；特斯拉、Space X創始人馬斯克則稱，元宇宙更像是熱門營銷術語，沒人會愿意整天在臉上綁塊屏幕。
對于深耕產業8年的靈犀微光創始人&CEO鄭昱來說，爆火的元宇宙為AR帶來一絲暖風。但身為一名AR上游產業從業者，他對于元宇宙有著自己的理解。
體全息波導光柵：公認的元宇宙終端未來
一千個人眼中，就有一千個元宇宙。世界上沒有稱為“元宇宙”的單一技術，元宇宙是現有各種技術的組合和升級。
——中央紀委國家監委
“如今互聯網更像是扁平化的元宇宙，而眾人討論的，是指其帶來的沉浸式的，全真的體驗?zāi)Ｊ健础谌S’的呈現和交互。而這種元宇宙前提，是下一代人機交互終端的普及，即VR、AR?！?/strong>
相較主打室內體驗的VR而言，AR則更像是手機對應的互聯網場景，為便攜式元宇宙和真正意義上普及化的虛實融合提供入口。如《頭號玩家》般的終極元宇宙，顯然還要更長時間沉淀，但元宇宙入口終端發展已是迫在眉睫。
在鄭昱看來，陣列光波導顯示方案為3年內AR設備及前期生態的發展鋪平道路；而未來3-5年內，體全息波導光柵技術將會逐漸取代前者成為準入級元宇宙終端的必備技術之一。
為什么這么說呢？這是因?yàn)樵谀壳癆R產業熱門的三類AR光學技術解決方案中（可以分成幾何陣列光波導、衍射光波導和體全息波導光柵），體全息波導光柵長期來看最具發展優勢。
三種方案橫向比較：
體全息波導光柵并不是一片普通玻璃，而實則是一個體積系統。體全息波導光柵允許設計自定義光源以什么形式，什么光強入射，這直接決定了光學系統的視場角、出瞳距、眼動盒等關鍵性參數，此特性不光可以應用在光波導鏡片，還可以用在HUD、VR光學等各個方面，擴展性較強。
材料方面，體全息波導光柵技術通過使用光致聚合物或PDLC材料，通過雙光束激光全息曝光的方式，直接在微米級光聚合物材料內干涉形成納米級的光柵結構，工藝層面有望實現非人工自動化大批量的生產。
基于上述，量產層面體全息波導光柵也可以繞開納米壓印方案中制作母本的機器和模板制作的成本，在復用性和成本的降低上有明顯優勢。盡管現階段技術成熟度未達標準，但隨著技術成熟度的提升實現良率提升。
相對于表面浮雕光柵，由于體全息本身的角度選擇性和波長選擇性，不存在雙面成像（光眼）的情況，存在的色散情況也較于表面浮雕弱的多，通過光機和光柵的設計優化能夠大幅度減弱。
總結來說，光學原理、工藝、成本等問題尚未解決，是現階段AR眼鏡設備無法走進千家萬戶為人所用的本質原因，而拋開技術成熟的時間不說，單用推演的方式判斷三套方案中體全息波導光柵技術將最有可能演化成最接近我們?cè)O(shè)想中AR眼鏡的終極形態。
“VR頭顯之于元宇宙就像個人電腦之于互聯網，AR眼鏡之于元宇宙更像是手機之于移動互聯網?！?/strong>鄭昱認為，盡管長路漫漫，但不可否認輕薄型AR眼鏡的普及將是元宇宙走向千家萬戶的重要標志，而為低門檻元宇宙提供人人皆可用的AR眼鏡光學引擎，一直以來是靈犀微光的使命所在。
鄭昱：帶隊自研PDLC材料，突破國內無商用體全息材料瓶頸
俗話說理想很豐滿，現實很骨感。
盡管體全息波導光柵技術為我們描繪出一個最具可行性的元宇宙準入級終端發展之路，但這并不意味著前路便是一帆風順。近年來，國內外VR/AR大廠都對體全息波導光柵技術進行過調研和試制。
根據公開信息、文獻、專利等，Digilens的Design v1、Sony的LMX-001都是已經面世的體全息波導光柵AR眼鏡。其中，Digilens在體全息材料的研制領域成果豐碩，Sony在體全息光柵仿真、理論設計、優化等方面處于領先地位，已經完成自研軟件的開發工作；蘋果公司則在收購Akonia后也完成了在體全息波導光柵技術領域的布局。
相對而言，國內體全息波導光柵技術的發展相對滯后?，F(xiàn)階段國內體全息波導光柵鏡片的顯示效果不及衍射光波導，存在偏色較為嚴重，但這一問題出現的原因并非無法解決。
圖：靈犀微光獨創PDLC聚合物分散液晶材料
鄭昱表示：“體全息波導光柵材料目前業內用最多的是全息聚合物，由于其本身是一種軟性材料，在曝光或環境加工過程中難免會產生一些變化，這是不可控的。這種不可控因素會導致光譜的特性偏移、不同批次之間的特性偏移以及產品和設計方案之間的特性偏移?！?/p>
相較全息聚合物材料，由Digilens持有的銀鹽材料具備較高的穩定性但均勻性較差。且與之相關的體全息波導光柵技術專利也被Digilens（公開號：US20180232048A1，US10330777B2等）和Akonia（蘋果收購）（公開號：US10509153B2，US10317679B2等）牢牢把控。
“在現有核心技術能力都還處于工程樣機研發階段的當下，需要在解決色散、均勻性等問題并且完成小批量的單片三色體全息波導光柵制作之后，進行NPI導入進行量產，這個過程大概還需要兩年左右”，鄭昱分析道。
筆者了解到，靈犀微光自2014年便開始了體全息波導光柵技術的研發工作，2020年10月，作為課題承擔單位，獲批：北京市科技計劃課題“體全息單片三色光柵波導AR光學器件研發”項目經費。
期間，靈犀微光圍繞理論設計、體全息光柵波導制備、體全息材料研制、光機整體設計等方面進行研發，并且相繼取得突破性進展：

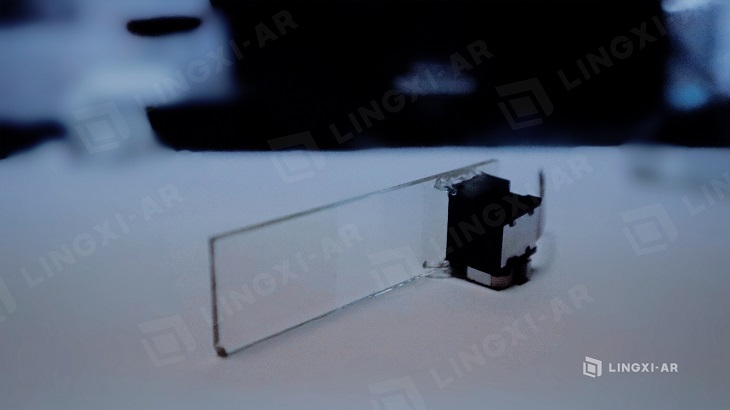

圖：靈犀微光體全息光波導模組
1>理論仿真方面：使用Virtuallab商用軟件對體全息光柵的耦入角度，衍射效率，角度帶寬，進行原理性初步仿真。
2>體全息光柵波導制備方面：實現紅藍單片，和紅綠單片波導片試制，完成了單片雙色波導拍攝和單片三色波導樣片的試制。
3>體全息材料研制方面：掌握聚合物分散液晶配置配方，進行聚合物分散液晶相關合成設備搭建和聚合物分散液晶相關合成，已完成第一批材料的合成。
4>光機整體設計方面：完成單綠色體全息波導的光機整體設計，進行了單綠色全息波導模組試制；完成全彩小口徑光機（投影光機部分）光學設計。

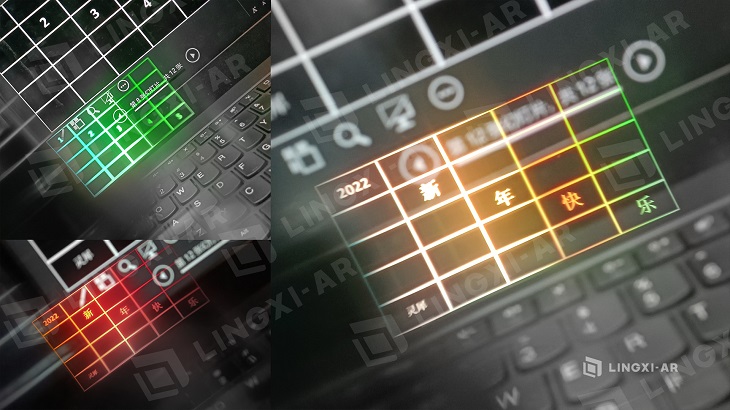

圖：靈犀微光單、雙色體全息波導成像實拍
“我們的定位是通過PDLC聚合物分散液晶材料的研制，解決均勻性較差和色散現象，并突破國內無成熟可商用的體全息材料的瓶頸局面。這是一套跨學科、跨系統的浩大工程?！?/strong>
當然，在體全息波導的探索之路上，行業還存在很多需要產業共同面對的問題，要實現最終的量產，就必須通過仿真設計優化光柵解決色散現象，提升衍射像均勻性，并實現自研體全息材料的標準制作。
正所謂長路漫漫，但未來可期。
2023年量產，輕薄型AR眼鏡未來可期
體全息波導光柵技術的可期之處，在于隨著技術的不斷迭代成熟，產品化發展空間極大。
據悉，體全息光波導可以實現光機與鏡片之間近乎90度垂直的擺放；并且基于其衍射特型，可以自定義其耦入角度，以實現更多眼鏡形態的個性化設計；此外，它的透光度更強，這意味著AR沉浸感會更上一層樓。
體全息波導光柵技術的落地，將徹底打破AR設備笨重的固化思維。當然，無論在眾人眼中體全息光波導鏡片多么完美，它距離理想狀態仍然需要3——5年的發展期限。而元宇宙的發展，從概念期到成熟或許更加漫長。
圖：靈犀微光自研體全息光路
作為國內首個實現陣列光波導技術穩定工藝量產的廠商而言，鄭昱表示：“我們除了布局未來，為更美好的AR元宇宙終端打下堅實基礎；更要著眼實際，基于靈犀微光在陣列光波導模組近8年的研發、量產經驗，即刻為產業提供人人皆可用的AR眼鏡新形態光學模組?！?/strong>
放眼AR的發展，Meta、蘋果、Snap等大廠正不遺余力得在內容、生態層面先行發展，這是保障體全息波導光柵技術落地后真正為大眾所需的先決條件之一。硬件層，靈犀微光也正與國際一線大廠建立合作，共同推進準入級AR終端落地，為加速邁入低門檻元宇宙時代而努力。
鄭昱透露，目前靈犀微光體全息波導光柵技術的研發積累已經完成，并同時完成了在無錫產線千平級的工房潔凈間搭建，首批體全息光波導鏡片將在2023年實現全線量產。
元宇宙概念令企業癡狂、令媒體熱捧、令資本涌動。當增強現實的齒輪飛速旋轉的時候，靈犀微光早已為元宇宙準入級終端的問世打磨許久，期待一同推開元宇宙的大門！
