今天，美國專利商標局公布了蘋果公司的一項專利申請，該專利與AR技術有關。這份專利與該公司即將推出的XR頭顯無關，但是與下一代AR擋風玻璃顯示屏有關，它可以為用戶提供有關車速的信息，為司機提供有關進入學校區域的各種警告，以及提供更清晰的路標并指出重要地標等。

蘋果公司在其專利中指出，在許多情況下，可以在通過透明表面（包括窗戶）感知的環境上提供圖形覆蓋。圖形覆蓋可以向觀察者提供信息，包括與感知環境的一個或多個部分相關的信息。

在某些情況下，圖形覆蓋層被用于車輛，其中圖形覆蓋層可被車輛的乘員感知，并提供與車輛的一個或多個部分相關的信息，包括車輛速度，以及車輛所在環境的一個或多個部分。這樣的信息可以提供在透明的表面上，包括前窗，在此也被稱為擋風玻璃，這樣的信息可以被車輛的操作者，包括駕駛員，在靠近車道的地方感知到。當操作者觀察車輛行駛所經過的環境（包括迎面而來的道路）時，顯示在操作員的視線范圍內。

在某些情況下，所顯示的圖形應能覆蓋位于通過透明表面感知的環境中的某些物體，并能增強、改變、控制與環境有關的信息，這些信息通過透明表面提供給觀察者。這種圖形疊加可以被稱為AR顯示。

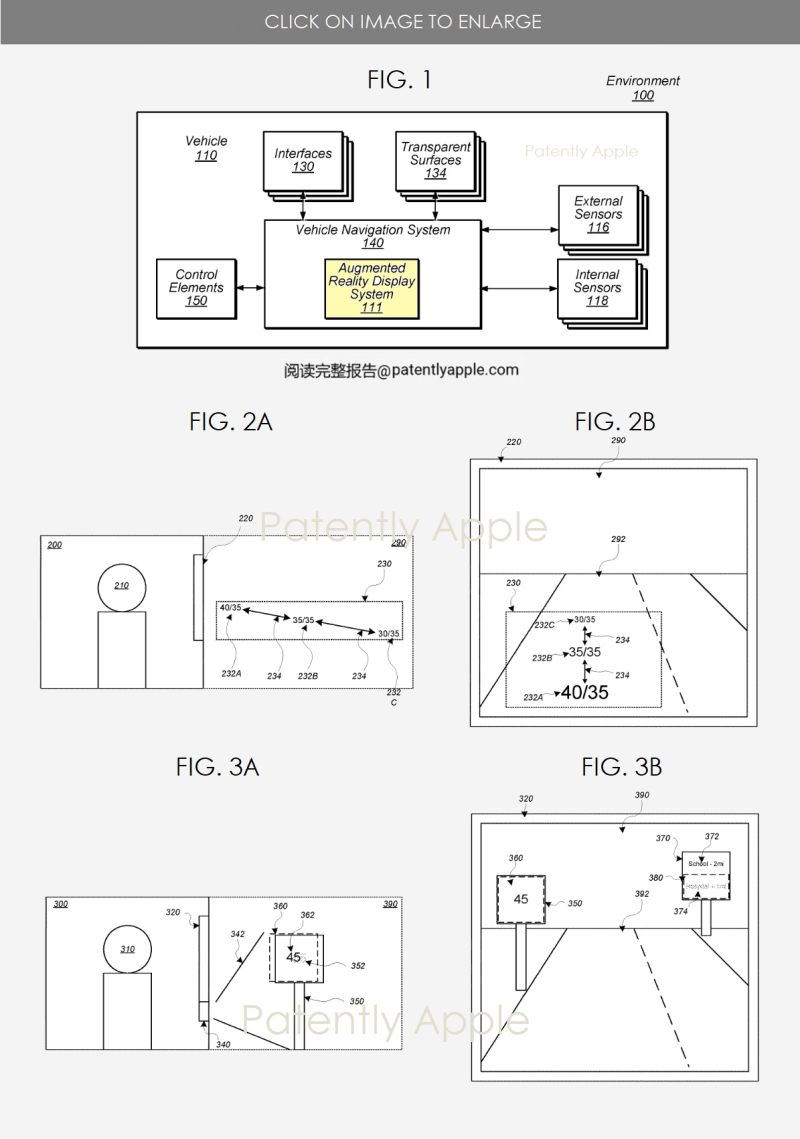

蘋果公司的專利圖1說明了包括車輛導航系統（VNS）#140的車輛#110。在一些實施例中，VNS可以自主地控制一個或多個車輛控制元件#150，以使車輛沿著一條或多條駕駛路線自主地導航通過環境#100。VNS可以包括一個AR顯示模塊#111，也被稱為AR顯示系統。

蘋果公司的專利圖2A-B說明了一種包括透明表面的車輛，根據一些實施例，該透明表面提供AR顯示，表明車輛相對于當?shù)叵匏俚目臻g指示；圖3A-B說明了一種包括透明表面的車輛，該透明表面提供AR顯示，修改位于外部環境的標志所呈現的乘員感知信息。

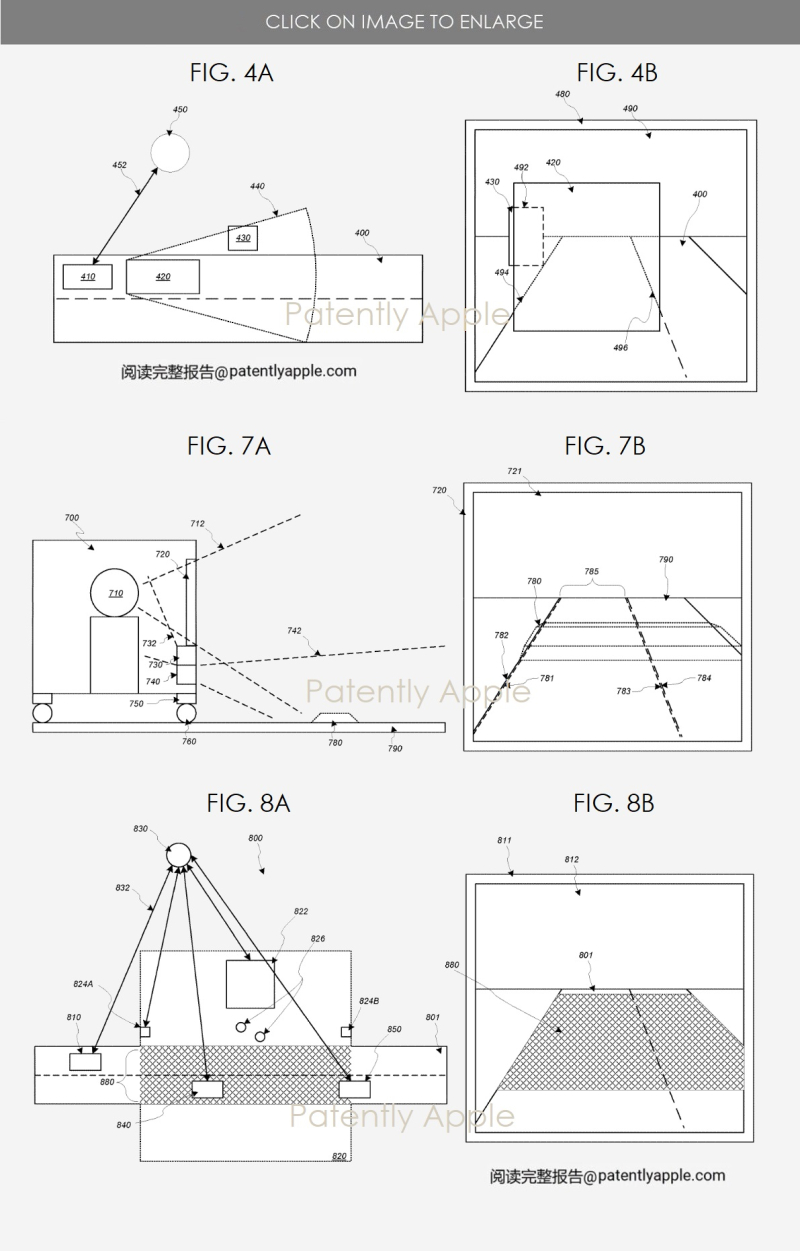

蘋果公司的專利圖4A-B說明了一種包括透明表面的車輛，它提供了一個AR顯示，根據一些實施方案，該顯示元件提供了環境中靜態物體的表示，該物體目前通過車輛的透明表面被遮擋，無法直接看到。該表示可以包括環境中靜態對象的3D表示。

在一些實施例中，包括在沿公路#400導航通過環境#490的車輛#410中的AR顯示系統接收關于各種靜態對象的信息，包括一個或多個結構、標志、地標、植物等。

在一些實施例中，包括在車輛#410中的AR顯示系統確定與環境#490的傳感器數據，表示相關的盲點#440，這些數據是由包括在車輛#410中的傳感器設備產生的，基于一個或多個各種對象的存在，包括圖示的車輛#420。

蘋果公司的上述專利圖7A-B說明了一種車輛，該車輛通過提供AR顯示的透明表面和主動懸掛系統中的一個或多個，模擬環境中的一個或多個對象。

蘋果公司的專利圖8A-B說明了一種包括透明表面的車輛，該表面提供AR顯示，其中包括環境中特定駕駛區的表示。駕駛區可以是學校區、過街區、與兒童存在有關的區域、與不同的殘疾人有關的區域或其某種組合等。

需要了解更多專利細節，請查閱蘋果公司的專利申請11640812。

來源：patentlyapple
