美國專利商標局公布了一份關于蘋果XR頭顯“場景相機”的專利。這是一個明確的項目，為此蘋果有兩個團隊正在探究。早在2020年，我們就發現了蘋果“場景相機”首個專利，題為“蘋果為未來HMD設備發明了一種‘場景相機’系統，可將生動圖像直接呈現于用戶眼前”。

而第二項相關專利由二級工程團隊提交，名稱簡單為“相機系統”，蘋果專利明確指出，“描述了可用于混合現實(MR)或虛擬現實(VR)系統的視頻透視頭戴式顯示器(HMD)的場景相機各種實施例”。

在傳統HMD中，一個或多個場景相機可能安裝在HMD的前面。然而，通常情況下場景相機的入射瞳孔和視角（POV）基本上與用戶眼睛視角有很大偏移。場景相機配置的實施例被描述為通過將相機的入射光瞳移向用戶的眼睛，至少部分校正攝像機的視角以匹配用戶視角。

在一些實施例中，HMD包括小型相機的二維陣列（例如，一個陣列用于左眼，第二個陣列用于右眼），這些陣列捕獲前方現實世界場景的各個部分的圖像；相機沿球面曲線或曲面放置，以便相機具有不重疊的相鄰視場角；為了更準確表示用戶視角，相機光學器件被配置為使陣列中相機的入射光瞳位于圖像傳感器形成的相機圖像平面的后面，并且位于或靠近用戶的眼睛，同時相機也在傳感器上形成優化的圖像。因此，每個相機陣列將能以用戶眼睛基本相同的視角捕獲場景視圖。

陣列中的每個相機都配置為優化用戶眼睛入射光瞳平面和相機傳感器圖像平面。在一些實施例中，每個相機按照從物側到像側的順序包括包括一個或多個透鏡元件的第一透鏡組、孔徑光闌（例如，“針孔”孔徑光闌）、第二透鏡組包括一個或多個鏡頭元件，以及一個傳感器。第一透鏡組中的透鏡元件可以形成（例如，切割或“切塊”）使得相機在陣列中配合在一起，第一透鏡組中的透鏡之間具有最小間隙或沒有間隙。

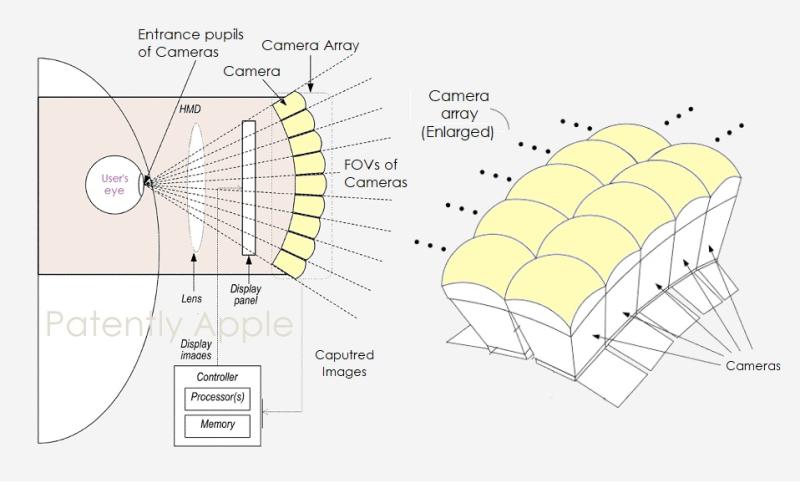

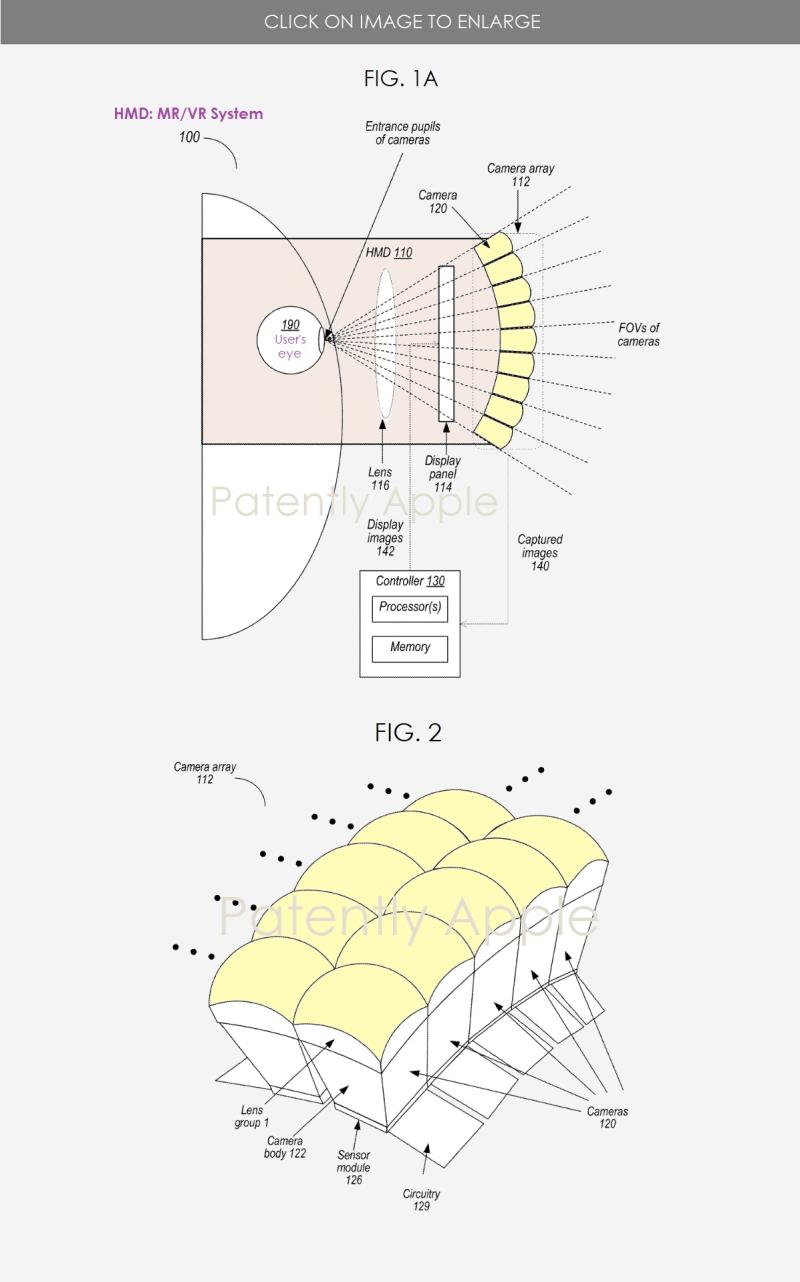

蘋果專利圖1A顯示了一個頭戴式顯示器(HMD)，其包括一個相機陣列，入射光瞳位于或靠近用戶眼睛；圖2圖示了相機陣列的一部分。
