在此前發表的「魔鬼都在細節里」，蘋果Vision Pro教給XR行業的六堂課一文中，我們梳理了蘋果Vision Pro值得行業學習和借鑒的一些設計巧思?？v觀全文不難發現，這“六堂課”都與眼球追蹤技術息息相關。

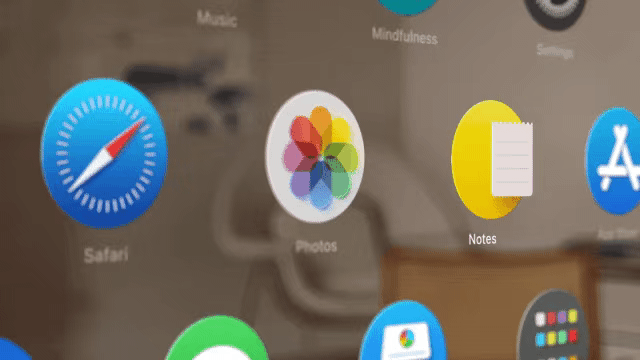

例如，在Vision Pro中，用戶的登陸和認證不再使用PC時代的密碼登陸或者智能手機時代的指紋、人臉識別，而是采用了名為Optic ID的虹膜識別；Vision Pro將眼控交互作為主要交互方式之一，用戶通過注視便可自動選中APP，再配合手勢和語音命令，即可在虛擬現實中輕松、優雅的完成各種交互。

除此之外，基于眼球追蹤技術，Vision Pro還實現了注視點渲染、自動瞳距調節、Eyesight（反向透視）、Persona（數字人）等多項實用且極具科技感的功能。

那么，今天我們就從「交互設計」的角度出發，深入聊一聊為Vision Pro帶來自然、優雅體驗背后的眼球追蹤技術。值得一提的是，為了在一些眼球追蹤領域問題上得到更為專業的解答，我們特意請教了XR眼球追蹤領域的專家——七鑫易維副總裁路偉成，為我們提供更深入、專業的解讀。

衡量眼球追蹤系統的關鍵指標

眼球追蹤究竟是一門什么技術？

簡單來說，眼球追蹤就是通過測量眼球信息和運動，從而獲取人眼實時數據的技術，其中一個最常用的數據就是視線方向，也稱為注視點坐標。眼球追蹤基于“腦-眼一致性假說”的原理，即目光所處的位置通常與關注和思考的事物有關，通過提取眼球特征信息估計視線方向或眼睛注視點位置來監測眼動的變化，從而推斷出人腦正在發生的事情。

那么，我們?nèi)绾瘟炕脑u判眼球追蹤系統的優劣？

路偉成告訴我們，業界通常會通過兩大維度來做出評判：

1、準確度和精確度

在衡量眼球追蹤數據時，準確度和精確度是造成大多數注視數據偏差的主要原因，因而一般將這兩種屬性作為評估眼球追蹤質量的重要依據之一，準確度和精確度同時也是衡量眼動儀性能的重要指標（Hornof&Halverson 2002）。

具體而言，準確度（Accuracy）即注視位置與眼動儀采集到的視線位置之間的平均誤差；精確度（Precision）則是眼動儀在持續記錄同一個注視點時的離散程度，即通過連續樣本的均方根衡量誤差值。

舉個簡單的例子，如果我們把眼睛看東西理解為打靶子，注視位置是靶子，人眼的視覺系統是槍械。那么，我們的視線注視點就可以理解為子彈打中靶子的地方，而眼動儀則在整個打靶過程中充當報靶員的角色。

視線的注視點所擊中的位置A和報靶員（眼動儀）觀測后報出的位置B之間的誤差就是準確度；當我們的視線注視點擊中位置A后，報靶員對該位置進行多次觀測并報告得出B1、B2、B3等多個成績，那么B1、B2、B3等之間的誤差就是精確度。

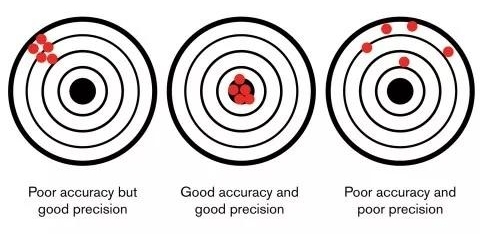

如下面的三幅圖中，從左到右分別代表高精確度低準確度、高精確度高準確度、低精確度低準確度的三種眼動儀。我們將靶心看作我們的視線注視點，紅點就是眼動儀對人眼視線注視點進行觀測后報告的打靶成績（眼動儀多次測量得出的采集到的視線位置）。

2、可用率

在了解完準確度和精確度對于眼球追蹤的重要性后，我們還需了解眼球追蹤領域的另一個重要向量——可用率。

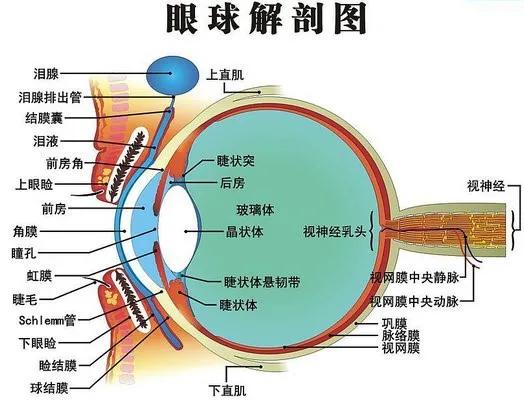

眼球解剖圖

進化論之父查爾斯·達爾文曾指出，人眼不可能成為進化的產物，因?yàn)樗侨梭w中最為復雜的一個器官。的確，人眼的構造極其復雜，且每個人的情況都完全不同。

比如，不同的人種為了適應不同的生存環境，他們的眼睛也會產生各種不同的特征；而即使是同一個人種、同一個年齡段的人，他們的眼睛也都有極大的差異。

除此之外，不同人的眼睛還存在著各種復雜的情況，如近視、遠視、散光，或有人愛化妝、接很長的睫毛，又或戴隱形眼鏡等等。

路偉成表示，一項技術如果只能適用于少數人的話，那這項技術很可能永遠無法推廣，因而攻克人眼個體差異帶來的復雜問題，一直以來都是眼球追蹤領域極其重視的一大難題。

為應對上述問題，眼球追蹤技術解決方案商通常需要搭建起一個巨大的系統，盡可能的將所有人眼的情況都囊括在內，包括眼球特征、雙眼瞳距、視力情況以及是否佩戴眼鏡等。

然而，人眼的復雜情況遠超我們的想象，想要達到一個令人滿意的程度，只能通過長時間的人眼數據積累，在算法相同的情況下，數據越多，眼球追蹤的可用率自然也就越高。

追求極致：蘋果Vision Pro的致勝法則

在「空間計算」時代開啟，蘋果不想讓任何人掉隊一文中，我們曾提到過蘋果的標準交互邏輯，是“眼手口”結合的交互方式。

同時蘋果還認為，任何單一的交互方式都應當能夠獨立的提供完整的Vision Pro交互體系，例如只通過眼控交互使用Vision Pro。而想要達到這樣的目標，無疑對眼球追蹤系統的精確度、準確度和可用率提出了更高的要求。

另一方面，在準確度、精確度和可用率之外，還有其他因素影響眼球追蹤技術在XR領域的普及。

“受限于技術和市場不夠成熟的原因，眼球追蹤技術成本始終居高不下；由于過去人眼數據庫數據稀缺，眼球追蹤技術的可用率一直難以有效提升；最后，AR和VR終端的結構形態差異較大，這對眼球追蹤技術解決方案商而言也是一個很大的挑戰”，路偉成告訴我們。

因此，從Vision Pro來看，在眼球追蹤這件事情上，蘋果不僅僅是實現了功能，還在諸多方面下足了功夫，再次將一項前沿技術在新的應用領域推向極致：

（一）4個相機+34顆LED燈，瞳孔角膜反射法的極致堆料

為了達到追求更好的規格參數，目前并存著多種非接觸式眼球追蹤技術路線，包括基于IR的瞳孔角膜反射法、基于MEMS的掃描方案、基于DVS的瞳孔角膜反射法、直接圖像處理方案等等，路偉成向我們分別介紹了幾種常見的技術路線。

第一種：傳統瞳孔角膜反射法——使用IR圖像傳感器，通過瞳孔中心數據和近紅外光源在角膜上反射的圖像進行眼球追蹤；

第二種：基于MEMS的掃描方案——利用MEMS微鏡對眼睛進行光線掃描，再通過接受器分析光線強度變化來進行眼球追蹤；

第三種：基于DVS的瞳孔角膜反射法——與基于IR的瞳孔角膜反射法的區別在于，其IR圖像傳感器，替換為DVS圖像傳感器；

第四種：直接圖像處理方案——通過圖像傳感器獲取眼睛圖像，再利用如瞳孔在圖像中的各方向直徑變化等特征數據進行眼球追蹤；

在這其中，目前應用最普遍的是傳統瞳孔角膜反射法?；贛EMS的掃描方案和基于DVS的瞳孔角膜反射法，目前技術尚未完全成熟，所以應用有限；直接圖像處理方案則由于其技術局限性，各項規格參數較低。

具體而言，瞳孔角膜反射法的原理是將一些低功率主動近紅外照射到人眼中，這種人眼無法看到的光會在角膜上產生反射，然后通過傳感陣列捕捉近紅外圖像，經過近紅外信號處理后獲得眼部特征并識別瞳孔位置，估算出人眼的注釋方向以及注視位置，具備精度高、非接觸、干擾小、無創等優點。

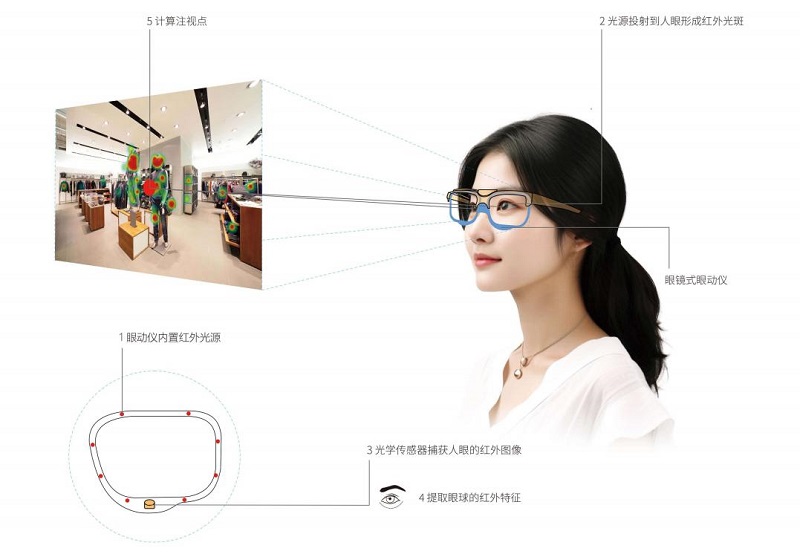

瞳孔角膜反射法示意圖（圖源：七鑫易維）

蘋果在2017年收購了專注于眼球追蹤技術的德國老牌技術公司SMI（SensoMotoric Instruments），之后SMI成為蘋果在眼球追蹤領域探索的主力軍，而SMI一直以來主推的技術路線正是瞳孔角膜反射法。

除蘋果外，七鑫易維、Meta、索尼、谷歌等都不約而同地選擇將瞳孔角膜反射法作為眼球追蹤解決方案的主要技術路線。

而就具體工程實現來看，各廠商也出于不同的目標設計了不同的方案。蘋果Vision Pro眼球追蹤系統，則是極致的堆料——

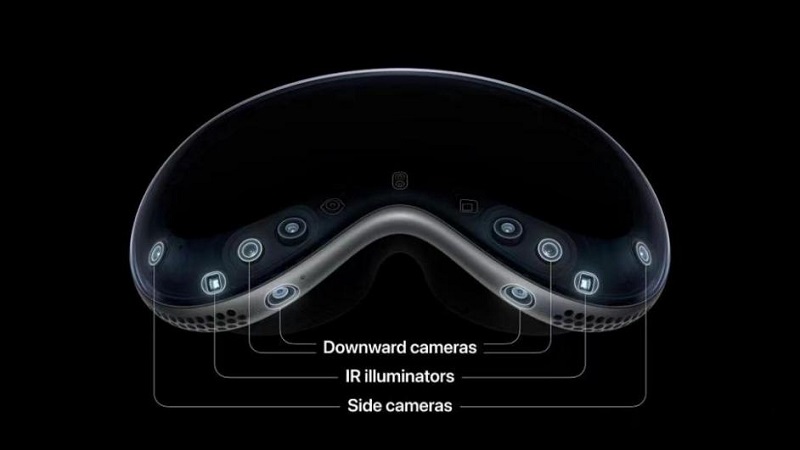

首先，Vision Pro配備了4個索尼定制的紅外相機（左右眼各2個），帶來更優秀的成像解析力。

其次，使用多達34顆紅外LED燈，以提供更準確的眼部信息。相比之下，Quest Pro、PICO 4 Pro以及PS VR2等當下主流頭顯都只配備了左右眼各一顆攝像頭和8到10顆左右的紅外LED。

蘋果極致的堆料，為Vision Pro帶來了豐厚的回報。目前市面上主流頭顯眼球追蹤的準確度大概在0.5°~0.9°之間，蘋果雖然并未公布Vision Pro眼球追蹤模組的具體規格，但就發布會上所展示的眼動交互能力來看，其準確度和精確度應該已遠超目前市面上的頭顯。而據B站上一位專注于技術領域的UP主“E是天翼的翼”推算，Vision Pro的眼動準確度很可能在0.42°~0.45°之間。

（二）定制R1芯片，將交互延遲降至極限

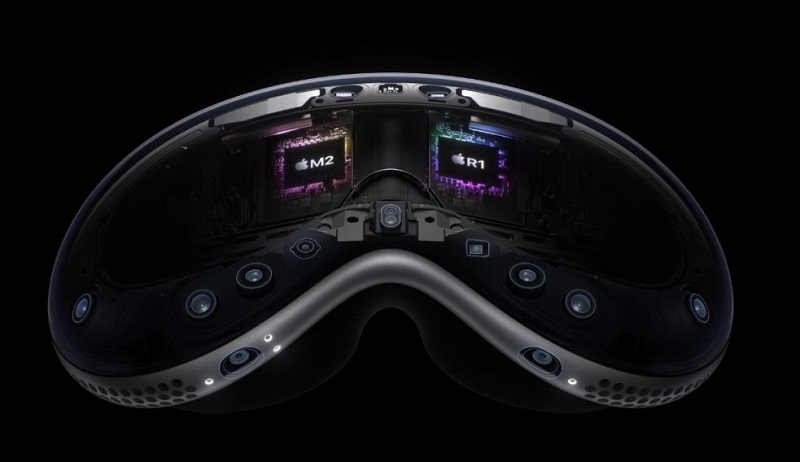

此外，Vison Pro同時搭載了M2和全新的R1芯片，R1芯片是蘋果公司專門為這款產品研制的芯片，可謂是Vision Pro實現高性能眼動追蹤的獨門秘訣。

R1芯片專門處理12個攝像頭、5個傳感器和6個麥克風的輸入，以確保內容實時呈現在用戶眼前，R1芯片能在12毫秒內將新圖像傳輸?shù)斤@示屏中，比眨眼還要快8倍。

除了降低圖像到屏幕的延遲，R1芯片還能以超高的精度、極低的延遲識別用戶所在的環境以及用戶的手勢和眼球的運動，精準分析出需要渲染的場景，從而實現動態注視點渲染功能，大大節省了畫面渲染的性能開銷。

通過Vision Pro提供的低延遲、高精度信息輸入，用戶得以從控制器中解放出來，只需眼睛注視即可準確地選中元素，以極其自然、優雅且直觀的方式與數字世界進行交互。

（三）數據積累先行，通向高可用率的必經之路

在過去的二十年里，蘋果推出的iPhone、iPad、MacBook、iMac、Apple Watch等產品，無一例外都引起了市場的高度關注，不僅在外觀設計和用戶體驗上有所革新，還在技術層面不斷進行創新，為消費者帶來了更好的體驗。

正如當年的初代iPhone一樣，Vision Pro為人們帶來更加自然且優雅的人機交互，打破了虛實界限，極大地拓寬了虛擬現實技術的適用場景。但要讓Vision Pro及其后繼產品能夠真正被每個消費者使用，蘋果還需要跨過可用率的大關。

實際上，在Vision Pro推出之前，蘋果可能就已經在為提高眼球追蹤技術的可用率默默的積累數據了。

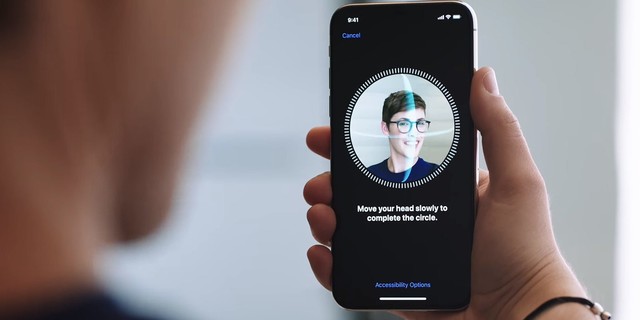

2017年11月3日，蘋果iPhone X正式開售，這款機型采用了與前代產品大相徑庭的交互設計——用Face ID替代了Touch ID與實體按鍵，讓iPhone進入了全面屏?xí)r代。

根據當時蘋果分享的Face ID白皮書，F(xiàn)ace ID利用最新的原深感攝像頭系統和多項先進技術，能夠準確地映射用戶面部的幾何結構，從而提供安全直觀的認證方法。同時，還有一個蘋果未曾大肆宣傳的功能悄悄上線，即眼球追蹤功能。iPhone額外增加了一顆紅外攝像頭和紅外光源，專門用于眼球追蹤，雖然其使用的場景主要局限在提升安全性的注視感知和活體檢測上，但在此過程中，用戶的眼部特征自然也作為面部信息的一部分被收集到了蘋果的數據庫當中。

我們前面已提到，人眼的情況極其復雜，因此想要達到較好的眼球追蹤效果，就必須進行長時間的人眼數據積累，數據越多則眼球追蹤的可用率也就越高。市場調研數據顯示，自iPhone X以來，搭載Face ID的iPhone手機全球銷量已超20億臺，這海量的數據為Vision Pro眼球追蹤功能的可用率提供了堅實的保證。

根據國際相關標準，眼球追蹤系統的可用率達到94%就已經合格。國內眼球追蹤領域的頭部企業七鑫易維，憑借十幾年的積淀，積累了千萬量級、脫敏處理的眼部特征數據庫，已經將眼球追蹤的可用率提高到98%以上。

蘋果雖然并未直接公布Vision Pro的可用率數據，但根據合理推測，這一數據或許已經超過了99%，將消費者遇到眼球追蹤功能無法正常使用情況的概率，降到了最低。

（四）AI算法加持，打造基于眼睛的「腦機接口」

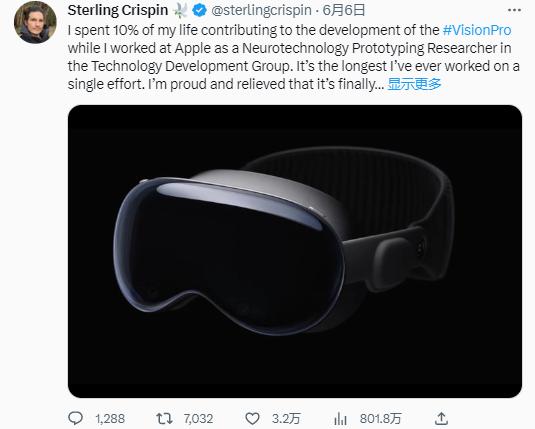

在Vision Pro發布之后，曾擔任蘋果AR神經技術研究員的Sterling Crispin對Vision Pro的開發進行了深入剖析，分享了Vision Pro是如何實現用戶視線跟蹤，并完美實現界面導航的原因。

按照Crispin的說法，AI算法的加持為Vision Pro眼動追蹤的可用性提供了強大支持。

Crispin在分享中表示，“當用戶處于MR或VR的體驗中，AI模型會嘗試預測你是感到好奇、走神、害怕、專注、回憶過去的經歷，還是其他一些認知狀態。而這些狀態可能通過眼球追蹤、大腦電活動、心跳和節律、肌肉活動、大腦血液密度、血壓、皮膚電導等測量得到?！?/p>

其中，“最酷的成果之一”即在用戶點擊某個東西之前，Vision Pro就能提前預測他的意圖。“Vision Pro可在用戶實際點擊前便預測出用戶想要點擊的內容，部分原因在于人眼會對點擊后產生的結果有預期反應。由此，我們可以通過檢測用戶的眼動軌跡，并分析其大腦反饋的生物信息，實時重新設計用戶界面來創建更多符合瞳孔預期信息的反饋?！?/p>

對于Crispin的說法，路偉成表示：“七鑫易維和很多知名高校在心理與認知、腦科學等專業領域都有深度合作，在學術層面和應用層面都證明了眼球追蹤與用戶心理之間的強關聯性，將這種特性應用于XR交互的潛力非常大。同時，七鑫易維也是最早將AI應用于眼球追蹤領域的先行者之一?！?/p>

因此，從某種意義上來說，AI算法加持下的Vision Pro眼球追蹤技術甚至可以媲美「讀心術」。正如Crispin所說，蘋果通過Vision Pro打造出一個基于眼睛的「腦機接口」。

寫在最后

在本文中，我們系統梳理了蘋果Vision Pro最打動人心的眼球追蹤技術，解讀了Vision Pro為我們帶來優雅、自然的交互體驗背后的技術原理?？梢哉f，是蘋果將眼球追蹤的真正潛力呈現給世人，讓Vision Pro的體驗一枝獨秀，成為「空間計算」的致勝法則。

正如我們此前提到的，蘋果真正厲害的地方在于「想到」并且「做到」，用自然、無縫并且智能化的用戶體驗，詮釋了“頂尖產品往往就是這么樸實無華”。敢想敢做，且一出手便能做到極致。只能說，這風格的確很「蘋果」。
