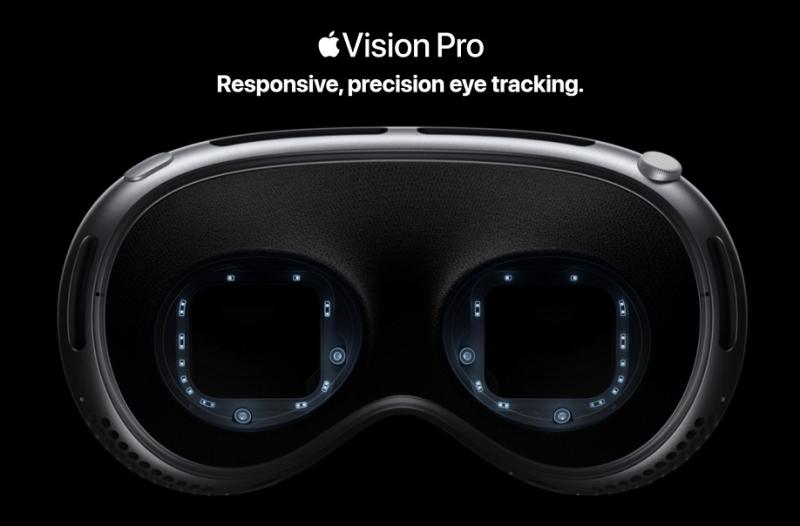

美國專利商標局公布了蘋果一項名為“基于高效圖像捕獲和聚散度以及瞳孔間距離歷史記錄進行眼動追蹤”的新專利申請。該發明涉及Apple Vision Pro以及未來的智能眼鏡。

蘋果專利涵蓋了通過每只眼睛交錯圖像捕獲來追蹤用戶眼部特征（例如，凝視方向或瞳孔位置），一些實施例提供了一種設備，該設備通過交錯圖像捕獲來追蹤用戶雙眼凝視方向，并使用雙眼聚散歷史來預測捕獲之間的中間幀的另一只眼睛的凝視方向。

例如，為了以N fps速率確定雙眼的凝視方向，可以以N/2 fps捕獲每只眼睛的交錯圖像，第一只眼睛和第二只眼睛的圖像捕獲之間有1/N秒，并且中間的凝視方向可以基于每個中間幀時間處另一只眼睛的凝視方向和彼時預測的聚散度來預測每只眼睛的幀。

在一個示例中，該設備包括被配置為交錯捕獲用戶的第一只眼睛和第二只眼睛的圖像的一個或多個圖像傳感器，其中在捕獲時間以大約第一幀速率捕獲第一眼的圖像，并且以大約第一幀速率捕獲第二眼的圖像。第二只眼睛的圖像是在第一只眼睛的圖像的捕獲時間之間捕獲的。

一些實施例提供了一種通過交錯每只眼睛的圖像捕捉來追蹤用戶雙眼的瞳孔位置并使用瞬時IPD來預測中間幀的另一只眼睛的瞳孔位置的設備。

例如，為了以N fps速率確定雙眼的瞳孔位置，可以以N/2 fps捕獲每只眼睛的交錯圖像，并且根據每個中間幀處另一只眼睛的瞳孔位置來預測每只眼睛的幀之間的中間瞳孔位置時間和預測的瞬時IPD。

蘋果專利圖1示出了用于追蹤用戶眼睛的示例設備，圖1展示了使用具有兩個眼部相機#120a和#120b（每只眼睛一個相機）的設備（#100）追蹤用戶的雙眼#125a和125b。

該設備（例如，眼鏡設備或其他頭戴式設備包括兩個眼部攝像頭（#120a和#120b）、兩個照明器（#122a和#122b）以及兩個內容觀看部分（#130a和#130b）。這些組件可以嵌入或附著到設備100的外殼或其他部分。例如，如果設備#100是眼鏡設備，則兩個眼部相機和照明器可以嵌入眼鏡設備的框架部分（未示出）中圍繞或支撐兩個內容觀看部分。

來源：patentlyapple
