美國專利商標局正式公布了蘋果55項新專利，其中涉及Apple Vision Pro冷卻系統。

WWDC23主題演講上，蘋果技術發展部副總裁Mike Rockwell表示：“處理來自這些傳感器的所有信息，同時提供超高分辨率體驗，需要一個具有強大持續計算能力的系統，且該系統必須保持冷靜運行?！?/p>

蘋果專利指出，頭戴式設備，例如頭戴式顯示器、耳機、護目鏡、智能眼鏡、平視顯示器等，可以執行組件（例如傳感器、電路和其他硬件）管理的功能。頭戴式設備可以提供沉浸式或自然的用戶體驗，因此用戶可以輕松專注于體驗，而不會被頭戴式設備機制分散注意力。

頭戴式設備的組件在運行過程中會產生熱量。長時間過熱可能會損壞頭戴式設備的組件并導致用戶不適。因此通過多種方式減輕熱量，包括使用集成到頭戴式設備中的主動機制（例如風扇）。

然而，主動冷卻機制（例如，空氣推進器）的操作會產生噪音和振動，這可能會影響用戶對頭戴式設備的期望體驗。

該專利中提出的系統側重于提供一種冷卻模塊，該模塊可有效管理熱量，同時最大限度減少噪音、振動、泄漏、功耗、尺寸和重量。

為了散熱，基于帶有風扇的冷卻模塊以使可頭戴設備腔室空氣流通，集成散熱器可吸收發熱組件的熱量并基于腔室來提供散熱特性。

集成散熱器可包括基板，集成散熱器還可以包括位于腔室和出口之間的翅片，散熱片可以與基板集成在一起，以最大限度提高散熱效果并減少單獨部件之間的接口數量。

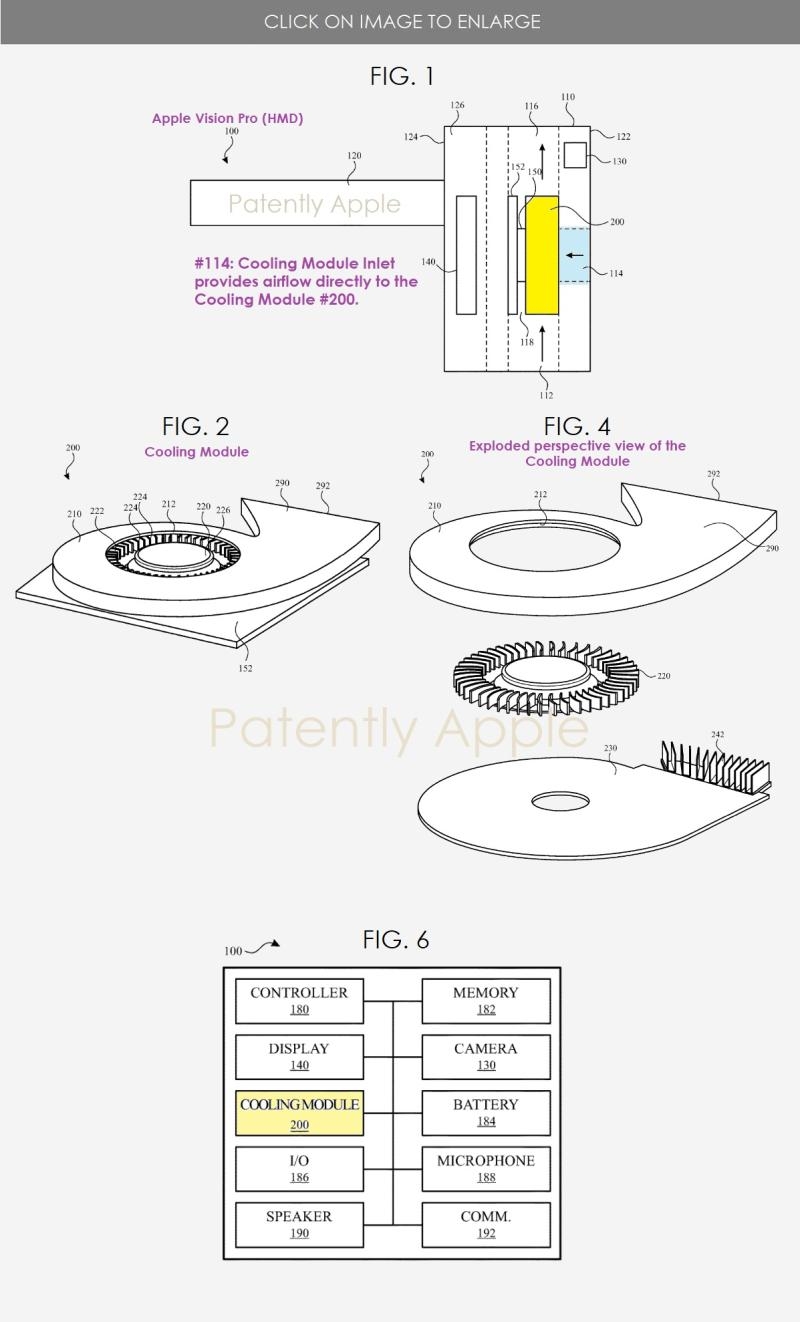

蘋果專利圖1示出了具有帶有冷卻模塊入口的集成冷卻模塊的HMD（Apple Vision Pro）；圖2示出了用于頭戴式設備冷卻模塊的透視圖；圖4示出了冷卻模塊的分解透視圖；圖6示出了帶有#200中提到的冷卻模塊的頭戴式設備框圖。

來源：patentlyapple
