美國專利商標局正式授予蘋果一項與未來智能眼鏡相關的專利。更具體說，該專利涵蓋了新型變形傳感器的使用，以確保呈現給用戶的AR視覺效果在跌落事件、天氣劇烈變化等情況下保持正確對齊。

蘋果專利指出，頭戴式設備等電子設備使用期間，存在設備中的部件可能由于外殼變形而錯位的風險。例如，顯示組件可能變得未對準，這可能不利于用戶觀看圖像。

該專利涉及頭戴式設備，該設備可能具有配置為佩戴在用戶頭上的頭戴式支撐結構。頭戴式設備的頭戴式支撐結構可包括鼻橋和鏡腿以形成一副眼鏡，或者包括外殼壁以形成護目鏡或其他頭戴式設備結構的其他外殼結構。

頭戴式設備具有立體光學組件，例如左攝像頭和右攝像頭或者左顯示系統和右顯示系統。光學組件具有各自的左指向矢量和右指向矢量。例如，相機具有與相機捕捉圖像方向相關聯的指向向量，并且顯示系統具有與顯示系統發射圖像方向相關聯的指向向量。

左相機沿左相機指向向量捕獲圖像，右相機沿右相機指向向量捕獲圖像。左顯示系統具有輸出耦合器或其他顯示組件，其沿著左顯示系統指向矢量將左圖像傳輸?shù)阶笱酆?。右顯示系統具有輸出耦合器或沿著右系統指向矢量向右眼盒提供右圖像。

設備由于跌落事件造成的損壞、由于熱波動或由于其他事件而導致的支撐結構的變形，可能會導致相機指向矢量和/或顯示系統指向矢量變得錯位。諸如應變儀電路之類的傳感器電路則能測量指向矢量未對準，設備中的控制電路使用傳感器測量來補償指向矢量相對于彼此的方向的變化。

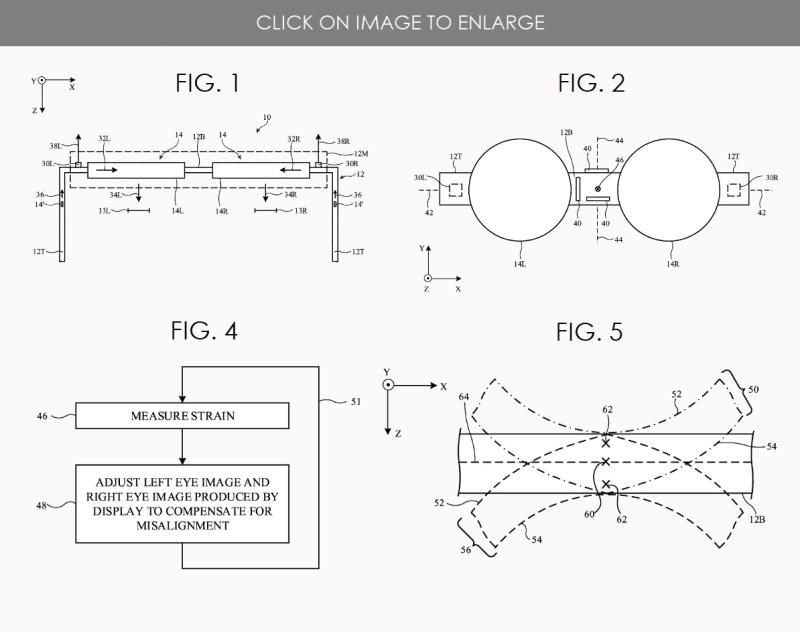

蘋果專利圖1展示了一副智能眼鏡。顯示系統#14可為不透明或透明的。在操作期間，顯示系統可用于為用戶顯示圖像。圖像包括例如包含文本的計算機生成的圖像、計算機生成的對象和其他虛擬圖像內容。如果需要，設備10（智能眼鏡）可具有前置攝像頭，例如攝像頭#30L和#30R。
