美國專利商標局公布了蘋果一項專利申請，涉及使用偏振光來改善Apple Vision Pro虹膜識別。該專利還提高了例如虛擬訓練環境、游戲、遠程控制無人機或其他機械系統、查看數字媒體內容、與互聯網交互等AR/VR/MR應用圖像質量。

蘋果專利指出傳統眼部相機系統使用非偏振光，存在幾個限制。例如，非偏振光可能導致捕獲睫毛和眼瞼的反射，這可能使得處理眼睛圖像以執行諸如虹膜識別和眼睛/注視追蹤之類的任務變得更加困難。

蘋果發明/授權專利糾正了上述缺點，旨在提供高質量的MR/AR/VR應用。

具有偏振光的眼部相機系統

蘋果專利涵蓋了使用偏振紅外（IR）光來改善虹膜識別等與眼部相關功能的方法和設備。作為示例，頭戴式顯示器（HMD）可包括眼部相機系統，該系統包括一個或多個捕獲用戶眼部圖像的IR相機，這些圖像被處理以執行虹膜識別、凝視追蹤或其他與眼睛相關的功能。

在實施例中，至少一個光偏振元件可位于用于捕獲用戶眼部（或其他面部特征）圖像的光路徑中。在一些實施例中，用戶眼部可被HMD的一個或多個LED發射的IR光照亮。

在一些實施例中，至少一個LED具有如本文所述的一個或多個濾光器的LED封裝。在一些實施例中，至少一個偏振器（例如，偏振濾光器）可位于眼部相機傳感器處、眼部相機光學器件中、或者作為位于眼部相機與用戶眼睛之間光路附加光學元件或位于附加光學元件中。

眼部相機系統的實施例可以提高HMD眼部相關功能的性能，包括但不限于通過使用偏振光的虹膜識別和眼睛/注視追蹤。

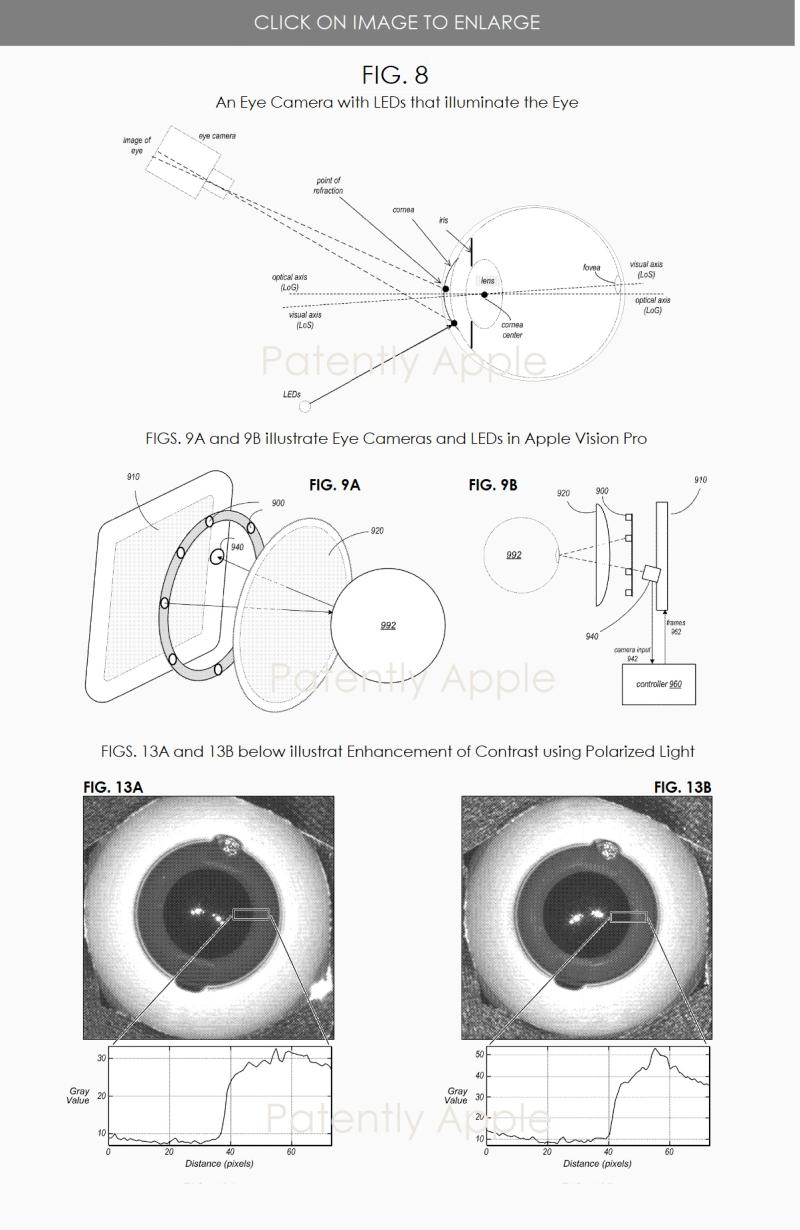

蘋果專利圖8以圖形方式示出了根據一些實施例具有照亮眼睛的IR LED IR眼攝像機?？商幚碛裳鄄肯鄼C捕獲的虹膜圖像，例如執行虹膜識別以確定頭顯用戶是否被授權使用HMD。由眼部相機捕獲的眼部圖像可以替代或者也可以被處理以確定用戶相對于顯示器的當前視軸和注視點。
