美國專利商標局公布了蘋果一項專利申請，該專利申請涉及頭戴式顯示器的內部風扇系統，用于引導設備外殼內的氣流。風扇電機設計被配置為當HMD跌落，可保護風扇電機系統。

蘋果專利涵蓋了HMD，例如Apple Vision Pro，包括設備外殼和連接到設備外殼的風扇。風扇被配置為散發設備外殼內的氣流，該風扇包括風扇殼體、電機輪轂以及連接至電機輪轂的風扇葉片。

本專利申請中討論的頭戴式顯示器包括能夠響應施加到頭戴式顯示器的力而變形的組件。在一些實施例中，頭戴式顯示器包括具有支持部件之間相對運動的熔合斷裂區域的部件。

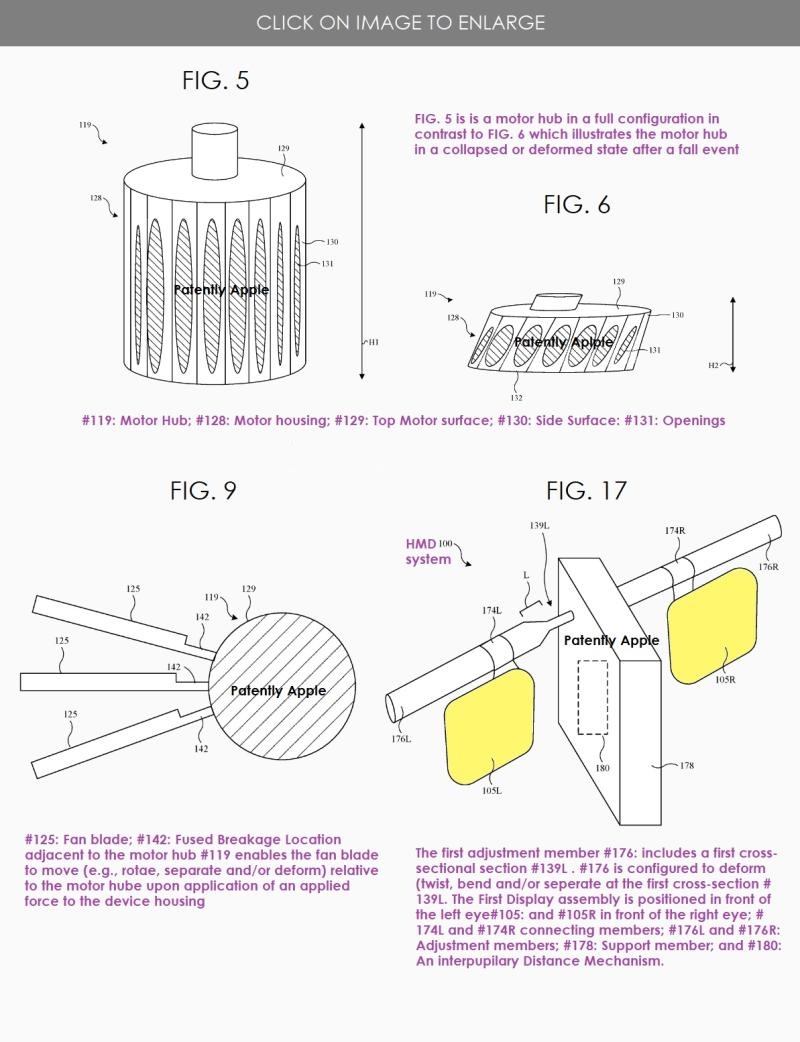

蘋果專利圖5為處于第一配置的電機輪轂示意圖，圖6為第二配置電機輪轂示意圖，Vision Pro意外跌落期間的變形配置。更具體說，蘋果指出，與圖1所示的第一種配置相比，#128 電機外殼處于變形配置（例如，壓扁或塌陷）。開口#131降低了電機外殼的整體結構剛度，并使側表面#130以可逆方式變形，例如塌陷，或不可逆方式變形，例如擠壓。電機輪轂#119可從圖1所示的第一配置可逆或不可逆地變形。

響應于對頭戴式顯示器施加的力，例如通常為正面的力或?qū)︻^戴式顯示器側面的力，部件移位、移動和/或變形以吸收所施加的力的能量。雖然電機輪轂被配置為響應于所施加的力而移動，但風扇葉片被配置為相對于電機輪轂變形（例如，扭轉、擠壓和/或分離）。
