美國專利局公開了蘋果一項極具前瞻性的專利申請，其核心聚焦于Vision Pro頭戴式顯示設備的未來迭代版本。這項專利技術旨在賦予Vision Pro左右眼光學模塊通過執行器實現自動相對移動的功能，這一創新設計有望大幅提升設備的適配性與用戶體驗。

從技術原理來看，專利中提及的執行器將承擔起精準定位鏡筒的關鍵任務，其可靈活地在頭戴式設備外殼內進行操作。通過執行器的驅動，光學模塊的位置能夠根據實際需求進行動態調整，這不僅可以適配不同用戶的瞳距差異，還能滿足其他多樣化的參數調節需求，為用戶帶來更為個性化、舒適的視覺體驗。?

在結構設計方面，F(xiàn)uture Vision Pro的整體構造頗具巧思。設備正面背離用戶頭部，而背面則朝向用戶頭部，其中，背面搭載的光學模塊肩負著向用戶眼睛投射圖像的重要使命。為確保光學模塊能夠順暢地進行位置調節，以適應不同用戶的瞳距變化及其他調節需求，蘋果公司在設計上進行了諸多優化。?

值得一提的是，用戶可通過窗簾結構對設備背面進行遮蓋。這一組件在專利中有著多種稱謂，如蓋子、覆蓋結構、后殼蓋、后殼壁、后殼結構、裝飾性遮蓋物等。它的存在不僅巧妙地隱藏了設備內部可能影響美觀的結構，還為光學模塊的移動留出了足夠的空間，在美觀性與功能性之間達到了良好的平衡。?

而實現光學模塊移動的 “幕后功臣”，正是一個或多個精密設計的執行器。為達成對光學模塊的主動、精準調節，這些執行器內部集成了電機組件。電機通過轉動絲杠，進而帶動光學模塊進行移動，從而實現自動調節的功能。這些執行器具備占用空間小、易于安裝的特點，卻能輸出足夠的扭矩，以驅動光學模塊及其他相連組件，如窗簾結構等。具體而言，執行器采用低扭矩小型電機搭配高減速比齒輪箱的設計方案，其中齒輪箱更是采用復合級設計的行星齒輪箱，在確保高減速比的同時，將空間占用降至最低，充分展現了蘋果在空間利用與性能平衡上的深厚技術功底。?

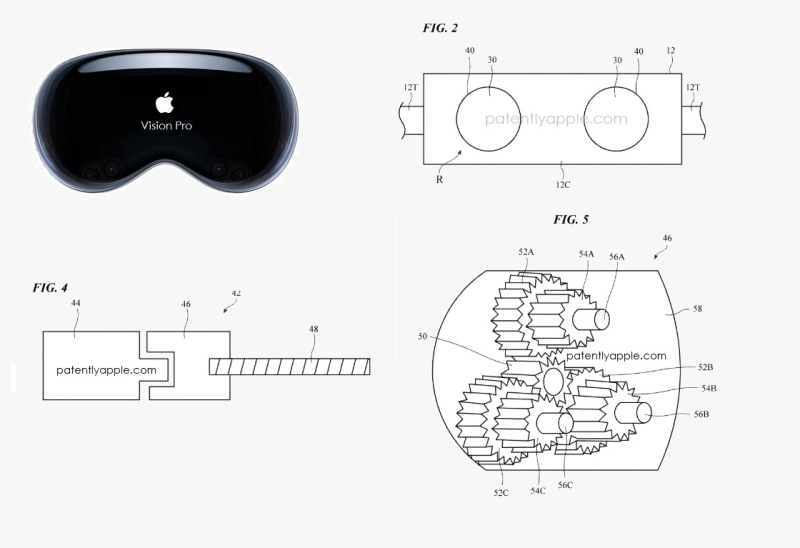

在蘋果專利圖2中，簾幕12C能夠覆蓋設備后表面R，同時巧妙地避讓出光學模塊#40的鏡頭#30。當光學模塊沿X方向進行相對移動，以適配不同用戶的瞳距時，其會相對于固定的外殼結構產生位移。為避免在光學模塊移動過程中，簾幕12C出現不必要的褶皺或彎曲，簾幕中的織物層或其他覆蓋層經過特殊設計，可實現滑動、拉伸、開合等多種自適應調整，從而完美契合光學模塊的移動需求。?

進一步觀察專利圖4可知，執行器#42的內部構造包含電機#44、齒輪箱#46以及絲杠#48。其中，電機采用步進電機等低扭矩小型電機，以滿足執行器對緊湊性與高效性的雙重要求。專利圖5則直觀展示了復合行星齒輪箱的具體結構示例，讓我們得以一窺這項精密技術的細節之處。?
