據patentlyapple報道，美國專利商標局正式授予蘋果一項專利，該專利與未來可能出現的具有三個內部顯示屏的AR/VR頭顯有關。根據最新消息，蘋果正考慮在中央顯示區域的左右兩側添加兩個分辨率較低的“外圍顯示屏”，以提供更自然的沉浸式體驗。

蘋果專利涵蓋了一種配置了顯示屏的頭戴式設備，頭戴式設備可用于為用戶顯示虛擬現實內容，為了增強用戶沉浸感，此顯示屏將可能覆蓋用戶周邊視野的外圍部分。

該外圍顯示器部分可以采用具有較低密度并以較低分辨率顯示內容的單個發光二極管或其他像素，因為用戶視野外圍視力降低，所以相對于中心部分，外圍顯示部分的分辨率降低對用戶而言并不會被注意到；而外圍顯示內容將有助于覆蓋用戶視野，因此，當頭顯用戶觀看虛擬現實內容時，則能增強頭顯沉浸式效果。

另外，所述頭顯將包括可監測用戶眼睛的注視追蹤系統，以收集有關用戶眼睛注視方向的信息。操作期間，電子設備中的控制電路可以基于注視方向信息來調整外圍部分的外圍顯示內容，以校正外圍內容和顯示屏中央內容之間的視差。

此外，漫射器可用于隱藏中央和外圍顯示部分之間的邊界，漫射器由透鏡架結構或單獨的漫射器層形成；不僅如此外圍顯示采用了中性密度濾光片來降低外圍顯示的像素亮度，且脈沖寬度調制方案也可用于調節像素強度。

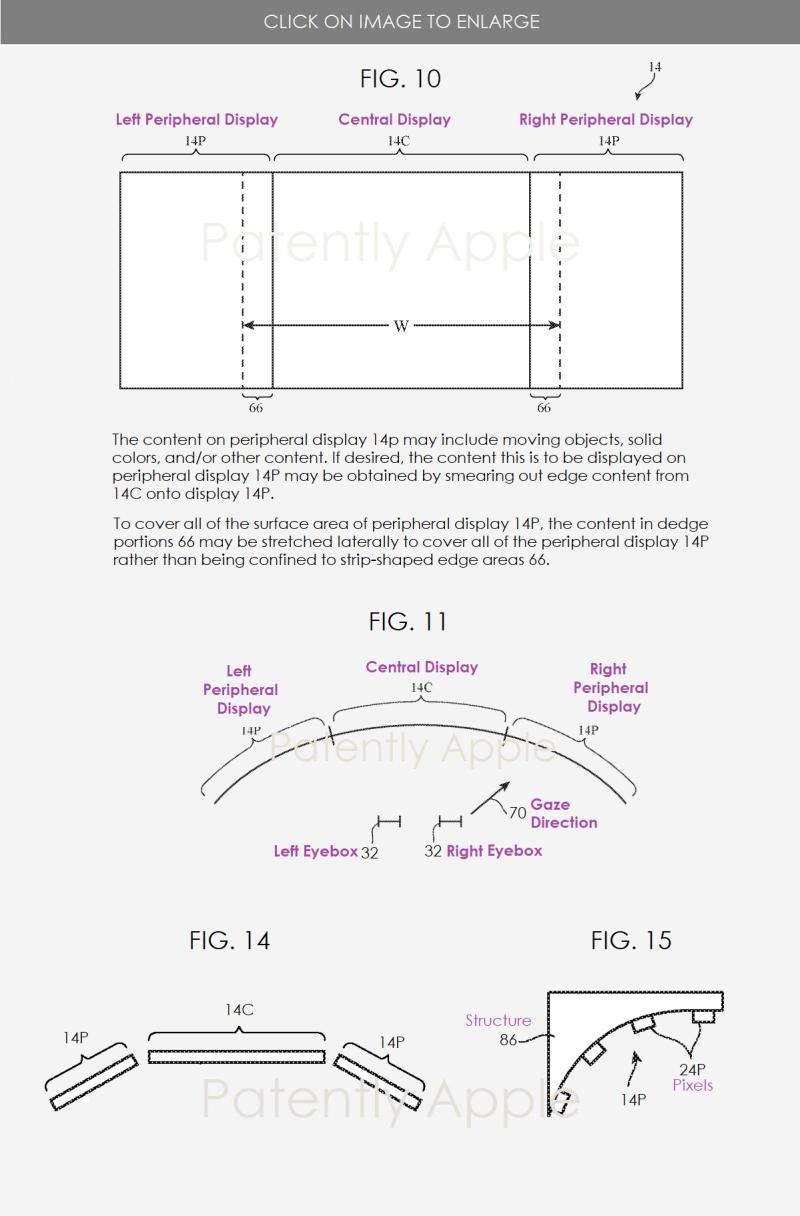

蘋果專利圖10顯示了顯示屏前視圖，示例了可擴展到外圍顯示部分的內容區域，以隱藏中央和外圍顯示部分之間的接口；圖11是顯示屏的俯視圖，示例了顯示屏像素可以基于注視方向選擇性地斷電或以其他方式調整。

專利圖14示例了由剛性顯示面板（例如，平面面板）組成的中央顯示屏#14C和/或外圍顯示屏#14P，顯示屏#14C可以是柔性顯示器或由剛性基板組成的剛性顯示器；顯示器14P可為印刷電路板（例如，由剛性印刷電路板材料填充玻璃纖維的環氧樹脂組成的剛性印刷電路板），上面安裝了像素#24P的單個發光二極管。

專利圖15示例了外圍顯示屏#14P中的像素#24P部分可安裝在模制聚合物支撐結構或具有彎曲內表面輪廓的其他支撐結構（支撐結構#86）上。

有關更多詳細信息，請查看蘋果授權專利11,450,297
