美國專利商標局公布了蘋果一項專利申請，該申請涉及使用新型無線電路的電子設備，該電路包括電壓駐波無線電 (VSWR) 傳感器，當用戶在MacBook、未來MR頭顯、智能眼鏡等設備的手柄附近做手勢時，該傳感器可用于檢測用戶手指角度。

蘋果指出，電子設備可能包括由一個或多個處理器控制的無線電路。無線電路可以包括一組以通信方式耦合電壓駐波比(VSWR)傳感器的兩個或更多天線，VSWR傳感器可從使用該組天線傳輸?shù)纳漕l信號中收集VSWR測量值。

一個或多個處理器可以基于所識別的角位置執行任何期望的操作。例如，一個或多個處理器可以基于角度位置調整一個或多個天線的后續通信（例如，通過降低一個或多個天線的最大發射功率電平）。如果需要，一個或多個處理器可以基于角度位置調整由相控天線陣列產生的信號波束的方向（例如，以圍繞外部物體引導信號波束）。

作為另一示例，一個或多個處理器可以基于角位置識別用戶輸入或手勢。

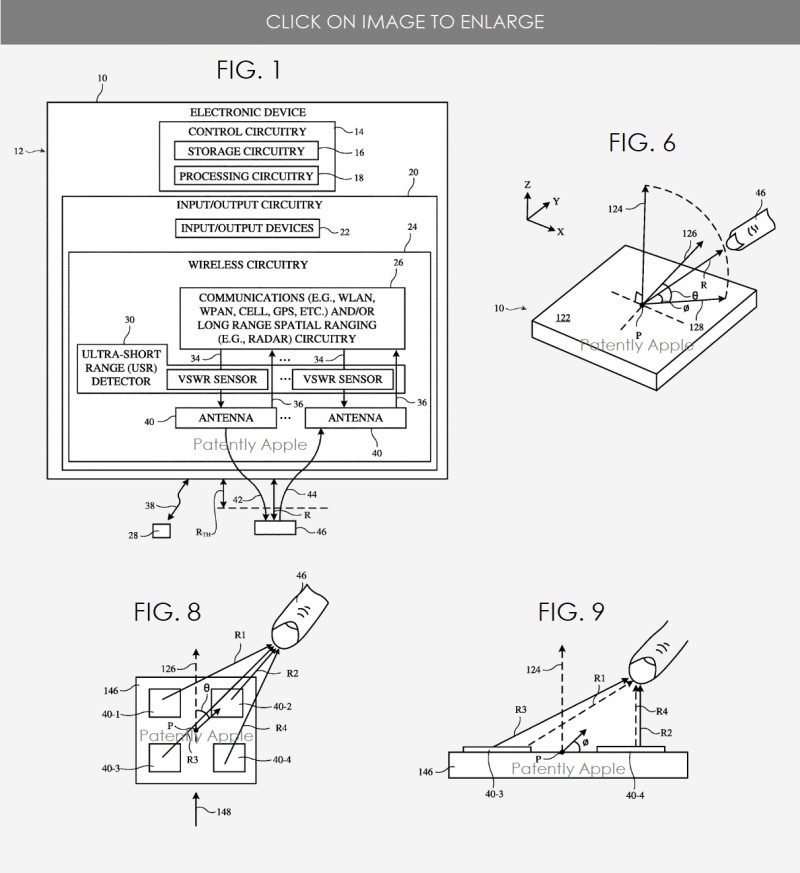

蘋果專利圖1顯示了具有用于檢測外部物體角位置的電壓駐波比(VSWR)傳感器的示例性電子設備功能框圖；圖6顯示了外部物體如何在電子設備表面的給定角位置上顯示外部對象的透視圖。

蘋果專利圖8為俯視圖，顯示了如何使用多個天線來檢測外部物體的角位置；圖9為側視圖，顯示如何基于多個天線來檢測外部物體角度位置。

蘋果表示，電子設備#10 FIGS的1和6可能代表大量未來的設備，包括MacBook、iMac、工作站、MR頭顯、iPhone、iPad、HomePod、游戲設備、電視、智能眼鏡、安裝在車輛上的顯示器等等。無線系統可以基于大多數材料運行，包括鋁、玻璃、纖維復合材料、塑料等。

來源：patentlyapple
