兩周前，歐洲專利局公布了一項Apple Vision Pro相關專利申請。更具體地說，該專利涵蓋了由導軌支撐的光學模塊，以調整頭戴式設備以適應不同用戶的瞳距。

蘋果專利涵蓋了一種配備了顯示器的頭戴式設備，該設備配置透鏡以支持用戶觀看顯示器圖像；該設備配備了包括左顯示器和左透鏡在內的左光學模塊，以及包括右顯示器和右透鏡在內的右光學模塊。

為了支撐和引導光學模塊，光學模塊可滑動安裝到導軌。定位器可用于沿導軌相互移動的光模塊以調節頭戴式設備以適應不同用戶瞳孔間距。

每個光學模塊可以具有被配置為形成接收導軌的開口或其他結構的部分。例如，開口可以是用于容納圓柱形導軌的圓柱形開口；所述導軌可以使用彈簧或其他偏置系統偏置于圓柱形開口和/或光學模塊的其他部分的表面。通過使用偏置系統，可以將光學模塊精度保持在期望范圍內，同時支持光學模塊在瞳距調節期間沿著導軌滑動。

如果需要，可以使用導軌傳感器來監測導軌的位置。在一些配置中，光學模塊可以使用運動安裝件耦合到導軌。

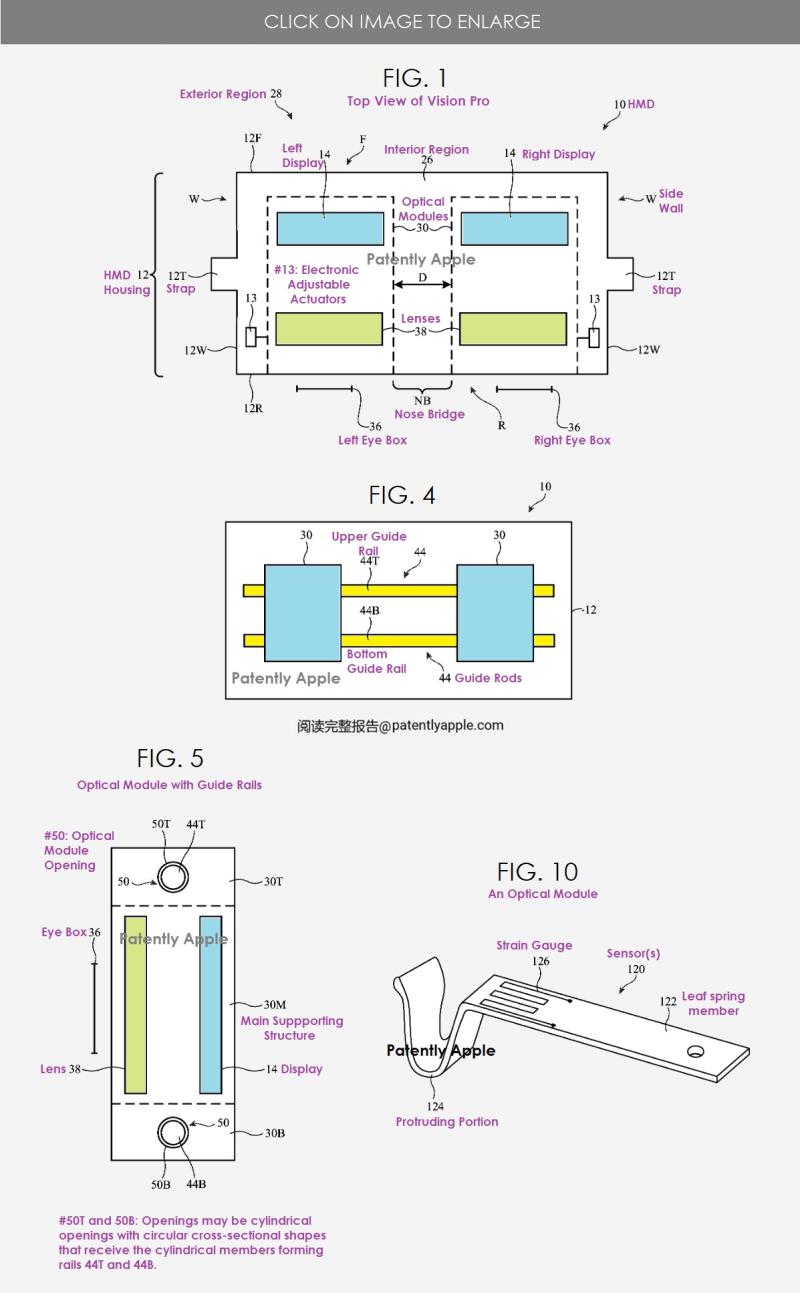

蘋果專利圖1示例了電子設備(HMD/Apple Vision Pro)的俯視圖；圖4為具有光學模塊導軌的示例性電子設備后視圖；圖5為具有導軌的示例性光學模塊側視圖；圖10為基于應變計的示例性導軌傳感器透視圖。

來源：patentlyapple
