美國專利商標局公布了一項蘋果專利申請，該專利申請涉及未來版本的Apple Vision Pro液體鏡頭。

蘋果專利指出的頭戴式設備將配置鏡頭。用戶可以基于eye boxes（近眼顯示光學模組與眼球之間的一塊錐形區域，也是顯示內容最清晰的區域）的透鏡觀看圖像。

頭戴式設備透鏡包括可調液體透鏡，每個透鏡具有一個液體透鏡室。透鏡室具有形成光學透鏡表面的剛性和/或柔性壁。致動器和/或泵和儲存器系統響應于來自控制電路的控制信號使透鏡表面變形以調諧透鏡。

無機介電顆?；蚱渌凵渎收{(diào)節顆粒應用于調節透鏡室中的液體的折射率，從而調節透鏡的折射率。顆粒的尺寸可以是亞波長的。

在操作期間，用戶可以通過頭戴式設備的鏡頭觀看視覺內容，例如虛擬現實內容或增強現實內容。為了適應具有不同類型視覺（近視、遠視等）的用戶和/或以不同圖像距離顯示圖像（例如，以在不同圖像平面中創建虛擬圖像），透鏡為可調節液體透鏡。

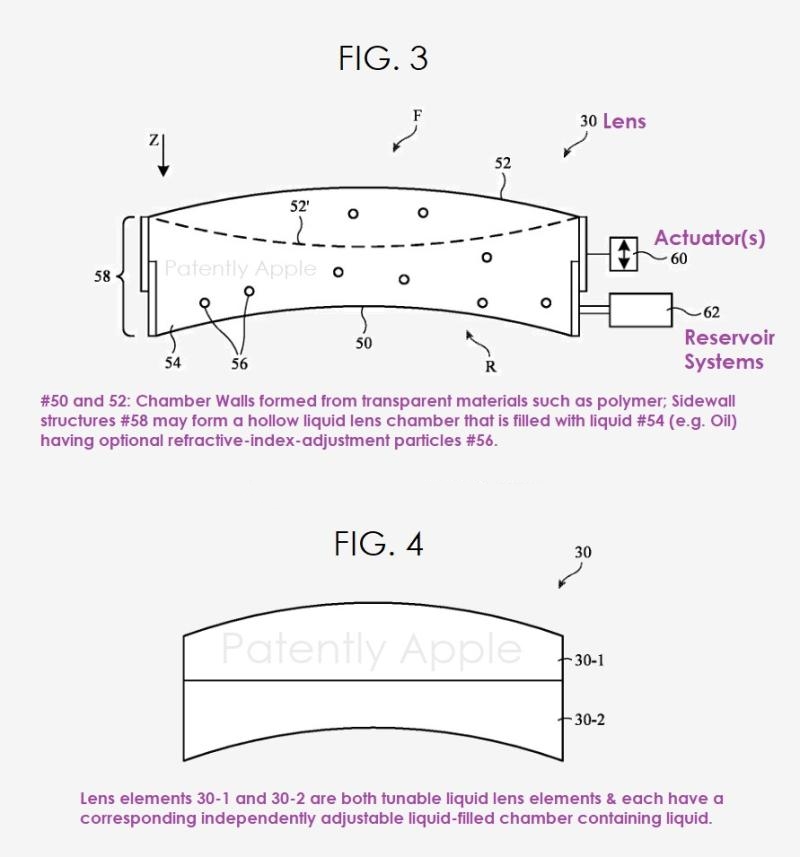

蘋果專利圖3為示例性液體透鏡剖視圖；圖4為示例性多室液體透鏡剖視圖。

更具體說，蘋果專利圖3覆蓋透鏡#30，透鏡#30具有由光學透鏡表面壁限定的腔室，例如面向背面R（+Z方向）的下（內）腔室壁#50和面向正面的相對的上（外）腔室壁#52 F（-Z方向）。

來源：patentlyapple
