美國專利商標局公布了蘋果一項專利申請，揭示了支持iPhone的新型Apple Pencil。此外，這款下一代 Apple Pencil也可與AR / VR / MR應用兼容。

帶光學傳感器的Apple Pencil

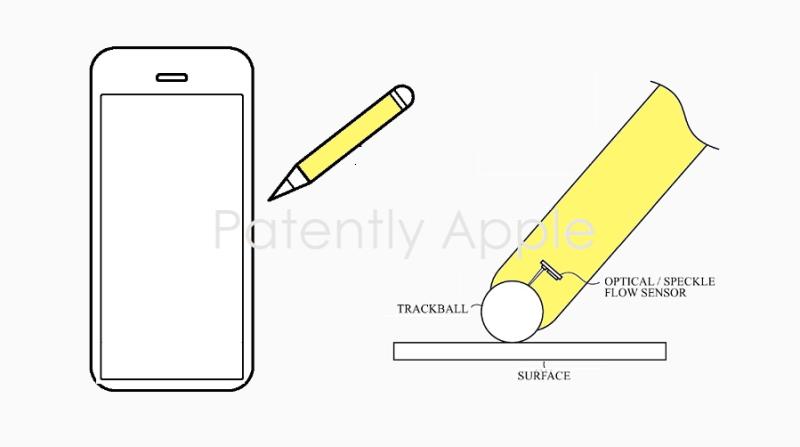

蘋果發明涵蓋了下一代輸入設備（Apple Pencil），其中包括光學傳感器，可用于在iPhone或非觸摸感應表面上生成內容。

在一些示例中，光學傳感器可包括光流傳感器和/或激光散斑流傳感器，其可以檢測空間-時間圖像亮度變化（例如，幀到幀亮度變化）以估計輸入設備的運動。在一些示例中，光流傳感器可包括向目標（例如，表面）發射光的發射器（例如，發光二極管）、捕獲目標的圖像檢測器（例如，圖像傳感器）。響應于從輸入設備發射的光而檢測從目標（例如，表面）反射的光或入射到目標（例如，表面）的光環境，以及被配置為準直或調節發射的光束透鏡或透鏡陣列。

激光散斑流傳感器可檢測由成像配置的相干照明產生的散斑圖案，以估計輸入設備的運動。在一些示例中，激光散斑流傳感器可包括向表面發射光的發射器（例如，垂直腔表面發射激光器）和捕獲環境圖像的檢測器（例如，圖像傳感器）響應于從輸入設備發射的光來檢測從表面反射或入射到表面上的光。

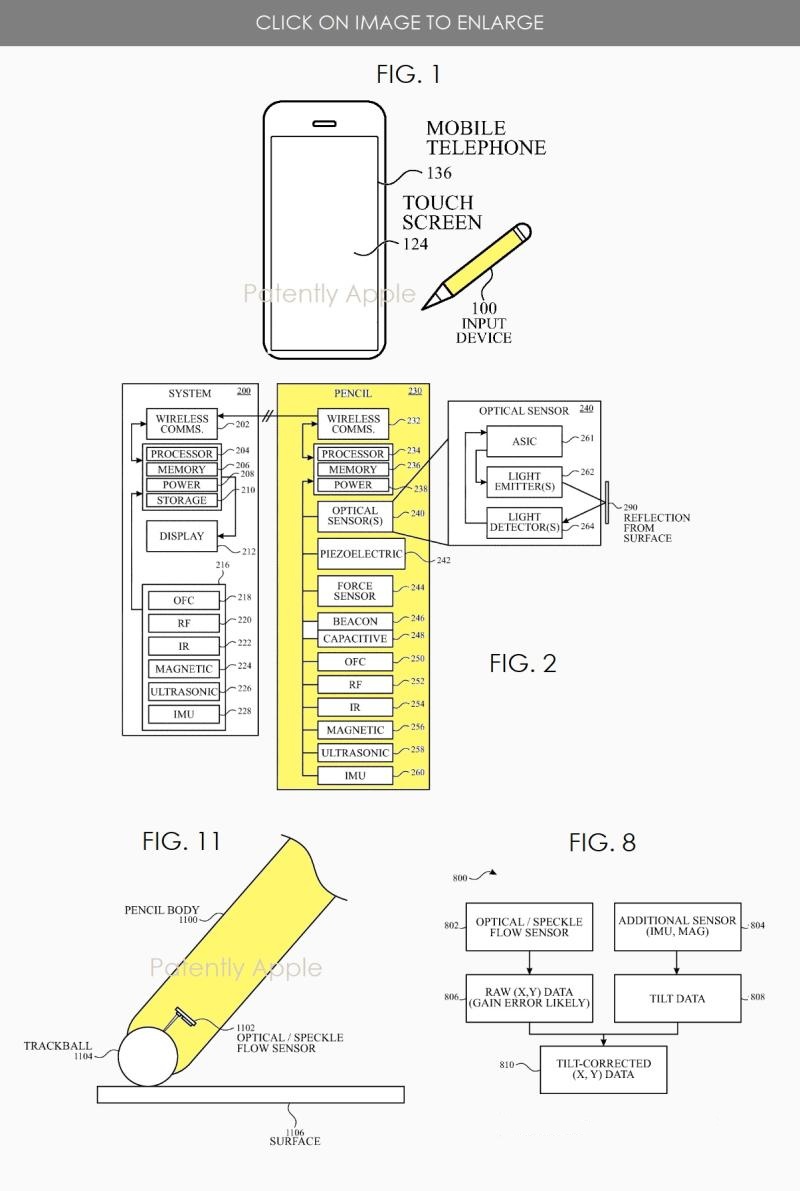

蘋果專利圖1A示例了iPhone，其包括觸摸屏#124，該觸摸屏可通過觸敏表面（例如觸摸屏 124）和/或通過觸摸屏接受來自輸入設備（例如有源手寫筆）的輸入。非觸摸敏感表面；圖2示出了包括示例計算系統和示例輸入設備的示例系統的框圖。
