在過去幾十年的科技發展史上，科學家們一直在探索如何讓計算機更精準地理解和重構人類所處的空間。

無論是火星車在遙遠星球上的孤獨旅程，還是手中智能設備在密閉空間中的精確定位，無論是無人駕駛汽車在路面飛馳，還是智能機器人自主探索世界，SLAM技術都扮演著至關重要的角色。先進技術的不斷涌現，使得計算機不僅能“看到”世界，還能在更復雜的環境中“理解”和“導航”，并對空間計算的未來產生潛在的影響，擴展人類對物理和數字世界的認知邊界。

01

2003年7月7日美國卡納維拉爾角（Cape Canaveral），一架Delta 2火箭發射升空，攜帶著機遇號（Oppertunity）火星探測車飛向遙遠的火星。

在經歷了200余天的漫長飛行后，機遇號于2004年1月25日降落在了火星的子午線高原，開始了對這顆陌生星球的探索，通過尋找地質線索，確定火星的部分地區過去是否存在適合生命生存的潮濕環境。

火星與地球間的距離即使在近點也超過5000萬千米，這意味著將近6分鐘的往返通訊延遲，而且二者的自轉還會造成信號的遮擋，因此在整個火星探測的過程中，機遇號在接收到遙遠地球發來的任務目標后，大部分時間必須自主的執行任務。

一個首要的問題，就是如何在沒有GPS網絡覆蓋的火星上確定自己的位置和行駛軌跡，以保證向目標地點的移動不會偏離預定的路線。

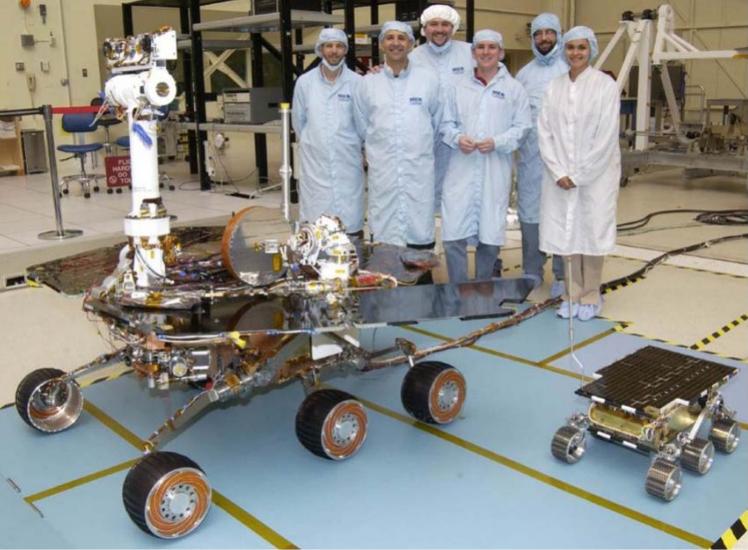

相比它的前輩索杰納號，機遇號在外觀上有著明顯大的差異——一根高高豎起的桅桿上，安裝了一對navcams（導航相機）。這兩個攝像頭擁有1024×1024像素的CCD陣列，F(xiàn)OV為45度，基線為20厘米，可以生成12位的灰度圖像，用于幫助機遇號進行導航并避開路途中的障礙。

過去，科學家們?yōu)榛鹦翘綔y(cè)車設定的定位方式，是在火星車靜止時使用太陽傳感和加速度計來初始化自身的姿態，隨后在火星探測車行駛的過程中，不斷通過陀螺儀和車輪上的里程記來計算自身的運動矢量。

用這種方式來追蹤火星探測車的行駛軌跡有很大的局限性——一旦碰到斜坡或者沙地這樣的路況造成車輪打滑，就會導致定位偏離了探測車實際所在的位置，通俗來說，就是定位漂移了。機遇號在火星上就曾經發生過一次嚴重的事故，陷入沙堆中車輪原地旋轉了相當于50米的行駛距離，如果僅僅依賴于車輪里程記，機遇號的位置將發生50米的漂移，大幅度影響到探測任務的執行。

這時候，機遇號的navcams就能夠發揮出重要的作用——它們可以通過視覺特征跟蹤的算法（現在通常被稱為視覺里程記，縮寫為VO，代表Visual Odometry），來不斷估算兩次拍攝之間火星車的運動矢量。這也是在不增加額外硬件的情況下，火星探測車解決定位漂移的唯一方案。

視覺里程記能夠從兩個navcams拍攝的畫面中尋找出特征點并建立3D坐標，隨后在多個分辨率的立體畫面中對這些特征點進行匹配，從而計算出兩幀畫面之間火星車的方向變化和位移距離。這一算法在1980年由Moravec提出，并在后續經歷了多次改良。

受限于研發時間，機遇號的導航系統并沒有使用相關算法將視覺里程記得出的運動信息與IMU（慣性計量單元，通常包含陀螺儀和加速度計）以及車輪里程記的數據做結合，而是直接替代IMU+車輪里程記的運動估算數據，或者至少替代其中的位置變化數據（姿態變化的數據由陀螺儀得出，通常不會有大幅度的漂移）。

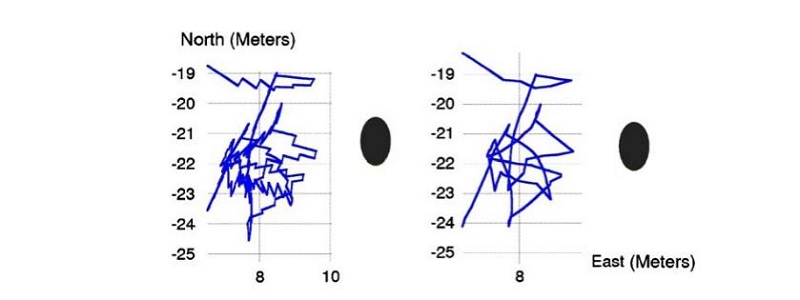

這幅圖片記錄了機遇號在Wopmay巖石附近的行駛軌道。黑色的橢圓大致代表巖石的位置。左側的圖片為IMU+車輪里程記記錄的位置，右側的圖片為相同路線經過VO修正后接近真實行駛路徑的數據。

機遇號從左上角的位置出發，先駛向巖石，然后試圖繞行。在1點鐘左右的方向，機遇號經歷了一次下坡的過程，從圖片可以看出，下坡過程中車輪里程記顯示的位置會比火星車實際的位置要更靠上。

受限于機遇號火星探測車的芯片性能——車體電腦使用的是一塊主頻僅有20MHz的RAD6000中央處理器，通過視覺里程記來獲取和處理一次立體畫面并更新機遇號的位置和姿態需要花費接近3分鐘的時間，還要求相鄰兩次拍攝的間距不超過75cm，攝影方位角的變化不超過18度，因此視覺里程記并無法用于機遇號的全行程，而是用于短距離關鍵路徑上的局部定位，例如車輪打滑或者接近指定的科研目標時。

但視覺里程記已經在這項任務中展現出了較高精度和高自主性的優勢，并展現了計算機通過視覺方式處理定位問題的巨大潛力。

02

在計算機領域，如何在陌生的環境中實現更精準的定位，是許多科學家們孜孜不倦長期研究的方向。人們將這種定位技術稱為Simultaneous Localization and Mapping（同時定位和地圖構建），縮寫正是大家經常提起的SLAM。

顧名思義，SLAM技術能夠幫助設備在環境中確定其精確的位置，創建環境的詳細地圖幫助計算機理解周圍環境結構，還能夠結合定位和地圖構建功能實現復雜的路徑規劃和避障任務。

這項技術對于導彈精確制導、智能機器人、自動駕駛汽車、虛擬/增強現實設備等諸多領域，都具備著十分重要的意義。

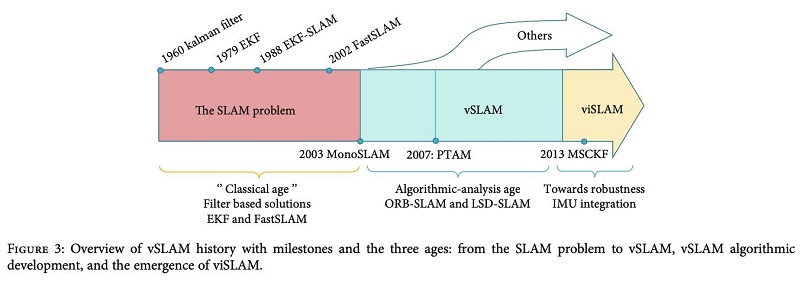

有人將SLAM技術的發展分為三個階段：1960~2003年被稱為“古典時代（Classical Age）”，2003年~2013年被稱為“vSLAM黃金時代”，2013年至今則被稱為“提升健壯性（robustness）的第三時代”。

在古典時代，科學家們主要的研究方向，是驗證SLAM問題是否有解。

1960年，匈牙利數學家Rudolf E. Kalman提出了一種遞推濾波算法，成功的將狀態變量引入了濾波理論。在NASA埃姆斯研究中心訪問時,他發現這種算法對于解決阿波羅計劃的軌道預測很有用。后來阿波羅飛船的導航電腦使用了這種濾波器，因此這種算法也被命名為卡爾曼濾波（Kalman Filter），主要用于結合雷達系統實現定位功能。

1979年，Maybeck將卡爾曼濾波算法拓展到了非線性系，實現了Extended Kalman Filter（EKF），常用于目標跟蹤系統。

1986年R.C. Smith和P. Cheeseman對于空間不確定性表示和估算的研究，以及1991年Hugh F. Durrant-Whyte對于《針對自動行動機器人同時建筑地圖構建和定位（Simultaneous map building and localization for an autonomous mobile robot）》的研究，證明了在無限數據限制的情況下，該問題有解。

在這些研究成果的激勵下，科學家們開始尋找易于計算的近似解決方案。

1988年，Smith et al.率先提出了EKF-SLAM算法，可以結合激光遙測或是多種測量方式的里程記，在機器人上實現SLAM功能。

但直到2003年，才有一種直接使用單個網絡攝像頭、不依賴于其他里程記的SLAM算法被Davision et al. 提出，稱為MonoSLAM。MonoSLAM是首個基于單個低成本視覺傳感器的實時SLAM算法，能夠以三維的方式進行定位和地圖重建。

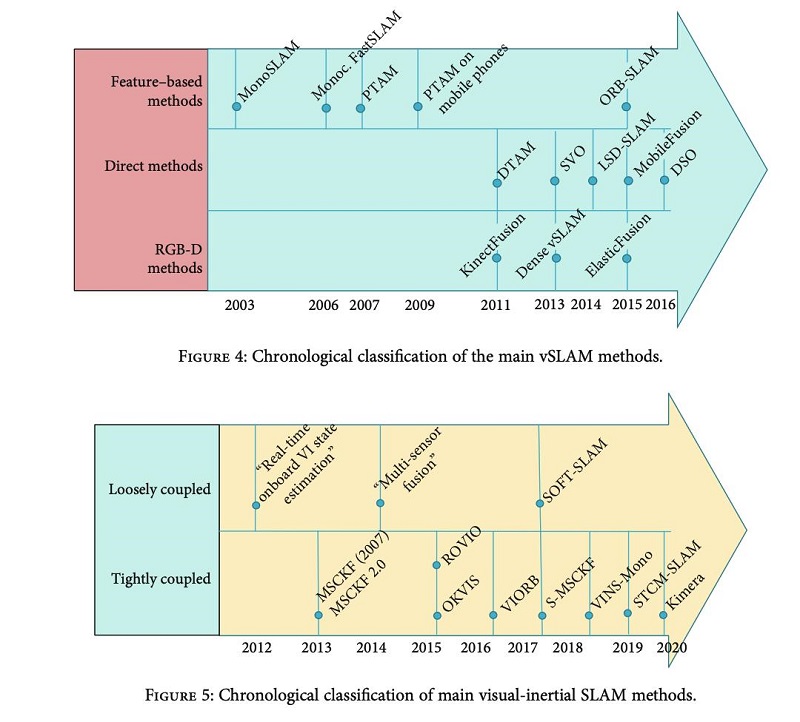

自此SLAM技術的發展進入了vSLAM（純視覺SLAM，即只依賴視覺傳感器進行SLAM的方式）的黃金時代，越來越多的vSLAM算法被提出，人們也在嘗試通過不同的視覺傳感器來實現更精準高效的vSLAM功能。

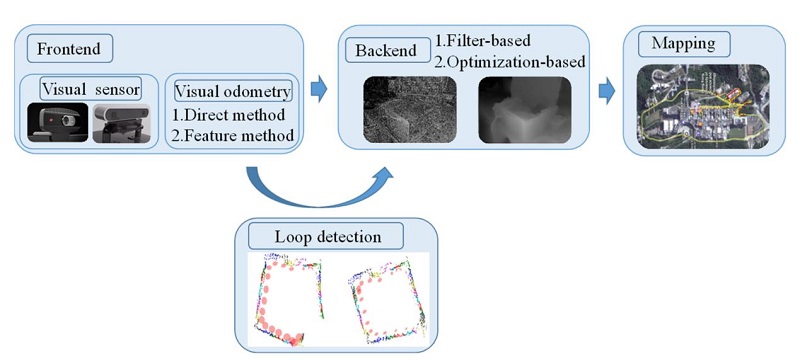

vSLAM技術框架可以分為四個部分，分別是前端（包括視覺傳感器、視覺里程記）、后端（基于濾波算法或者基于優化算法）、建圖和回環檢測。機遇號火星探測車上的視覺里程記，正是vSLAM框架里的前端部分，主要用于確定位置。

不過，純視覺SLAM方案還存在著一些限制，例如環境變化大或者環境光較弱的情況可能帶來定位與建圖精準度和效率的下降，攝像頭本身刷新率的限制（通常只有30/60Hz）帶來的定位延遲等等。

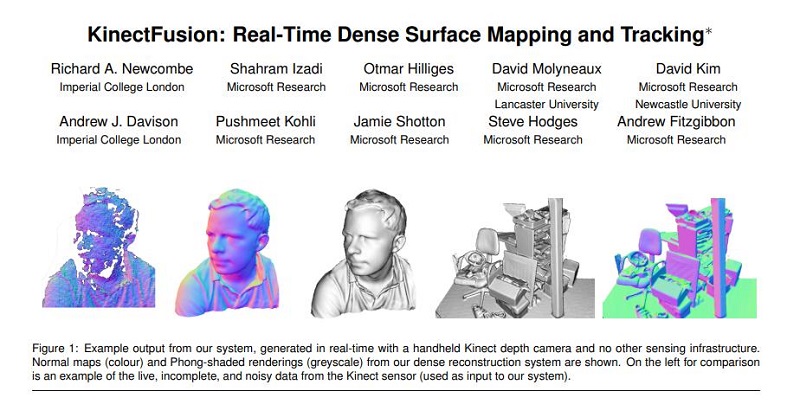

因此，自2013年以來，SLAM技術開始走向視覺與多傳感器融合的方向發展，以提升自身在不同環境下工作的健壯性（魯棒性）。Kinect Fusion正是其中的代表算法之一，這是微軟為Kinect這臺具備深度傳感器的設備（即RGB-D）量身打造的SLAM算法。另一種方向則是將視覺傳感器與IMU相結合的算法，通常被稱為vi-SLAM算法。

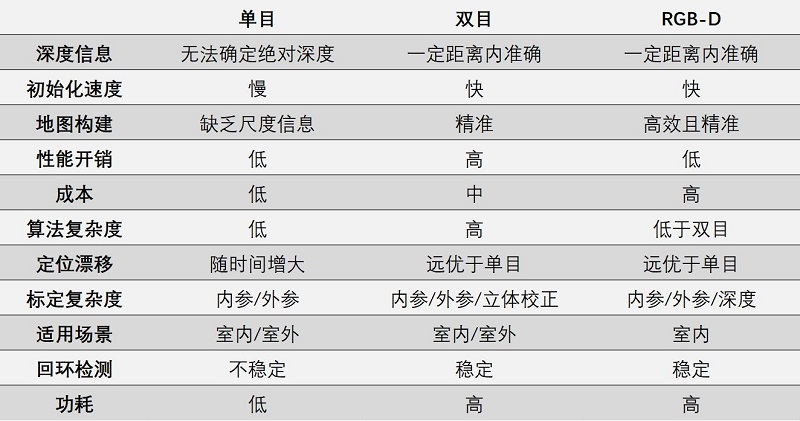

我們?cè)谝粡埡?jiǎn)單的表格中列舉了目前三種主流的SLAM方案——單目、雙目、RGB-D。從下列表格中，可以快速了解三種方案各自的優缺點。

簡單來說，單目SLAM方案優點是成本低、性能開銷小、功耗低，缺點在于初始化速度、尺度信息缺失無法得出真實大小以及累積誤差大；

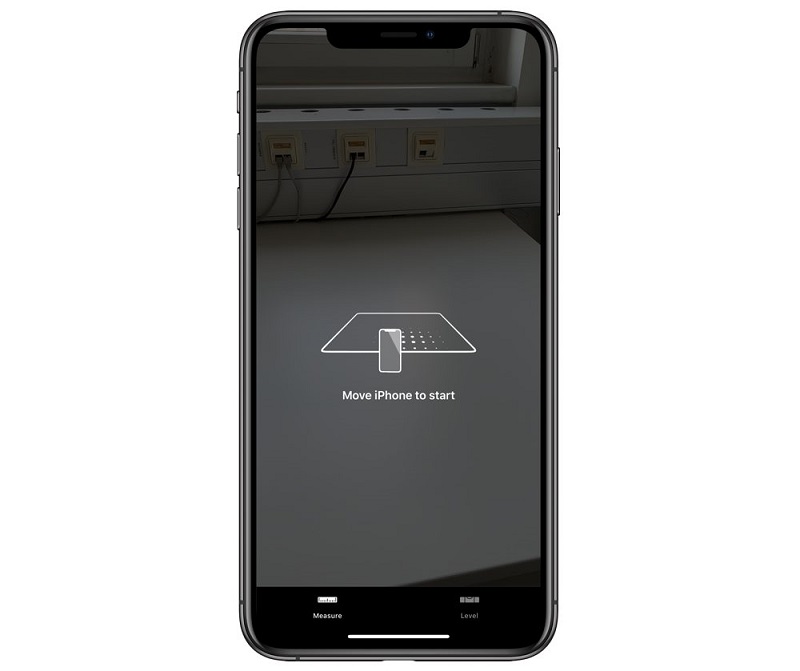

一個最直觀的案例，是如果用戶在不帶有LiDAR功能的iPhone或iPad上使用測距功能，該功能會要求用戶移動攝像頭，以完成SLAM的初始化然后開始測量，期間或許還使用到了iPhone和iPad上的IMU數據，以解決尺度缺失的問題。

反之擁有LiDAR功能的iPhone和iPad在使用測距功能時就能夠跳過移動攝像頭的步驟，直接進入使用環節。測距功能的背后，正是視覺與IMU或者LiDAR數據融合實現的SLAM算法。

雙目SLAM方案的優點是單幀畫面即可完成初始化、深度信息精準、累積誤差較小且符合人類通過視覺認知世界的方式，缺點在于算法性能開銷大、雙攝標定復雜對誤差敏感；

RGB-D SLAM方案的優點是深度信息直接通過傳感器得出降低了性能開銷，室內效果好能夠有效處理近距離場景重建和導航任務，缺點在于成本和功耗較高，且不適用于室外環境。

值得一提的是，單目和雙目SLAM方案都有結合了IMU的版本，在定位方面可以實現更小的累積誤差，常見于VR頭顯和AR眼鏡的Inside-out追蹤方案中。通常情況下，單目vi-SLAM方案是雙目vi-SLAM方案的下位替代，僅在極端苛求功耗和算力的情況下被使用。

03

蘋果為Vision Pro提出了空間計算概念，旨在利用先進的傳感器和圖形處理技術，將現實世界大的信息整合到數字環境中，強調虛擬與現實的無縫融合。

在這一概念下，空間計算硬件相較以往的VR頭顯或是AR眼鏡，對自身的SLAM能力提出了更高的要求——不僅要追求“Localization（定位）”精準，還要追求“Mapping（建圖）”精細。

換句話說，高精度的重構建圖，是目前讓計算機認知現實空間的最佳途徑。問題在于，如何才能實現高精度的三維建圖呢？

或許聰明的讀者已經想到了答案——拋開缺乏真實尺度且累積誤差較大的單目SLAM，能不能將雙目和RGB-D的優點結合起來，再加上IMU高刷新率的特點，打造一套“地表最強”的SLAM系統？

微軟、Meta和蘋果，也是這么想的。

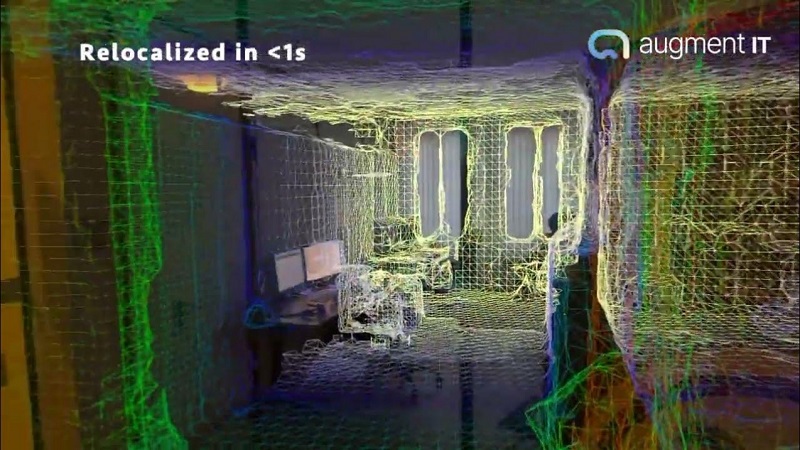

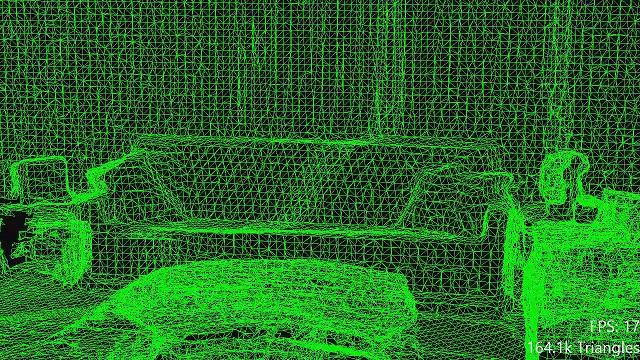

微軟于2015年1月22日發布的第一代HoloLens，配備了四顆環境感知攝像頭、一顆深度攝像頭以及一個IMU單元。微軟官方將HoloLens SLAM功能中的地圖重建功能稱為Spatial Mapping，HoloLens會以每秒5幀的速率拍攝周圍空間然后重建為網格模型，并通過SDK開放給開發者使用。

在Spatial Mapping的基礎上，HoloLens還能通過三維語意神經網絡對重建地圖進行語意分割，識別屋頂、地板、桌子等常見室內元素，進一步加強設備的MR體驗。

相比HoloLens，蘋果Vision Pro更是“大力出奇跡”的代表，通過2個紅外攝像頭、1個TrueDepth深度攝像頭、1個LiDAR掃描儀以及4個IMU單元來實現SLAM功能。

通常情況下，Vision Pro優先依賴IMU單元進行定位，其他傳感器數據作為輔助。僅當旅行模式被打開時，Vision Pro會停止利用IMU加速度計數據來計算位置變化，轉而依賴于攝像頭和陀螺儀。而TrueDepth深度攝像頭和LiDAR的數據則主要用于針對近處環境進行稠密的三維重建。

此外，Vision Pro還有一個專門的攝像頭用來采集周圍的光線情況，用于逼真的還原虛擬物體在現實照明環境中應當呈現的光影。不僅重建了三維地圖，甚至還重建了光照，凸顯了蘋果的技術能力和對細節的追求。

在使用Vision Pro的過程中，如果你太靠近一個物體或者墻壁，系統就會彈出提示進行提醒，這也依賴于Vision Pro強大的實時三維重建能力。作為對比，類似HTC Vive這樣采用Outside-In式追蹤的設備，需要事先由用戶劃出一片無障礙物的使用區域，并不具備對周圍環境的實時建圖能力。

Meta在其Quest 2 VR一體機上已經通過雙目攝像頭和IMU單元實現了對周圍環境的重建。但僅僅通過雙目攝像頭和IMU的方式來進行SLAM，仍會存在著一定的累積誤差，導致建圖精度不足，難以支撐高質量MR應用的需求。

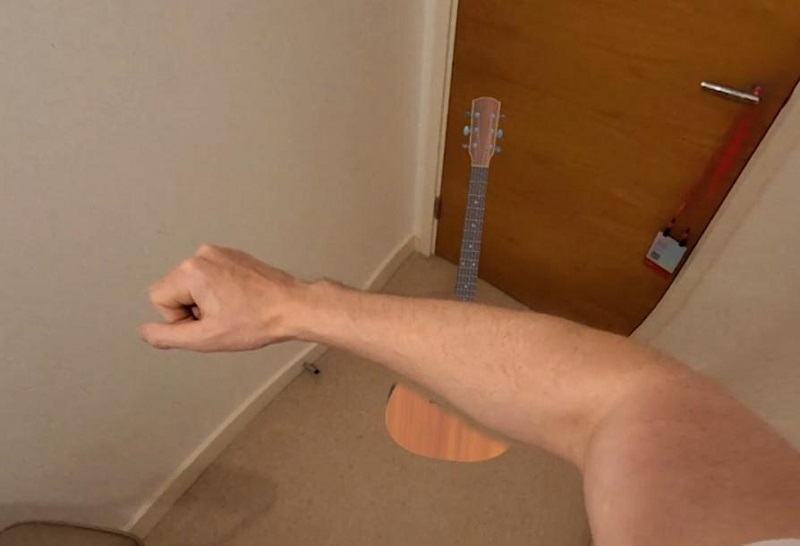

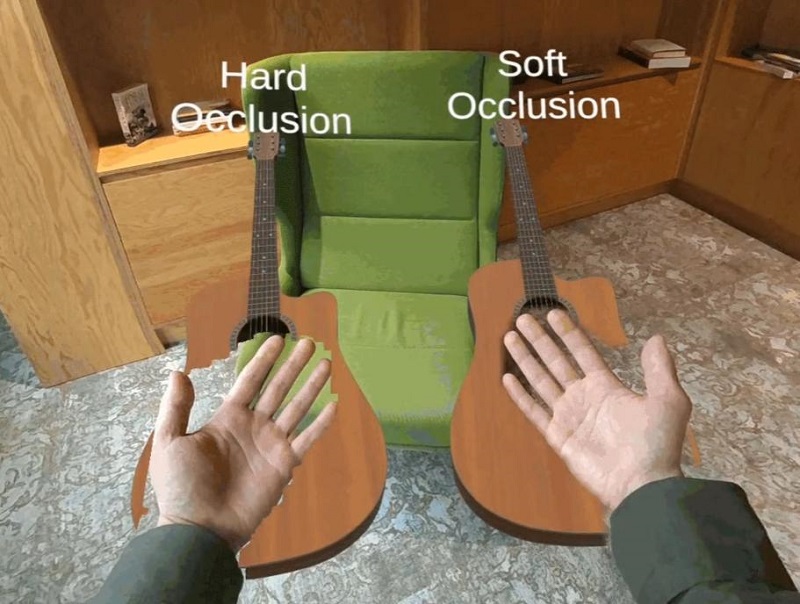

因此，Meta在其最新一代的Quest 3 VR一體機上新加入了深度傳感器，進一步提升了SLAM能力。其中最直觀的，是Meta于去年11月份開放的實驗性Depth API。該API可以向開發者提供從頭顯視角生成的每幀粗略深度圖，以用于遮擋，例如可以讓手臂動態遮擋住虛擬的物體，此前虛擬物體只能與掃描房間生成的粗糙場景網格形成遮擋。

從實際效果來看，受限于深度傳感器的分辨率，Meta Quest 3對遮擋物體邊緣的處理依然顯得十分粗糙，但相比僅使用雙目攝像頭+IMU的方案，依然實現了功能和精度的躍升。隨著后續傳感器分辨率與芯片性能的提升，這種實時的遮擋將能夠以更逼真的方式呈現在用戶眼前，實現更好的虛實融合效果。

從火星探測車的視覺里程記，到蘋果的空間計算設備Vision Pro，我們見證了SLAM技術的誕生和進化。這項技術成為了計算機與現實世界的橋梁，彌合了物理和數字世界的邊界。

可以預見的是，在SLAM體系中定位技術較為成熟的當下，三維建圖能力將成為空間計算的必修課，能否更好的通過SLAM能力融合數字和現實，或許將成為評判空間計算產品優劣的重要維度，鞭策著廠商們不斷前行。

我們也有理由相信，未來隨著傳感器技術的進一步成熟、SLAM算法的不斷優化、以及引入AI幫助形成更強大的場景理解能力，SLAM技術將會和空間計算一同，用數字的方式重構世界，帶來更廣泛的應用場景，和更豐富真實的虛實結合體驗。
