據patentlyapple報道，美國專利商標局公布了蘋果一項新專利，該專利揭示了一種包括了“Lenslets”新鏡頭、非常適用于AR頭戴式設備的獨特鏡頭系統設計，這可能將顛覆AR眼鏡的鏡片系統。

蘋果專利指出，增強現實（AR）或混合現實（MR）系統可將虛擬圖像融合投射至現實世界視圖，而在AR頭戴式設備（HMD）中，虛擬內容則通過位于眼睛附近的圖像投影系統顯示，現實世界的內容既可以使用“光學透視”鏡頭直接查看，也可以基于場景攝像機進行數字渲染以實現“視頻透視”。

不過，當前的視頻透視頭戴式顯示屏由于場景攝像機安裝在用戶眼睛的前方、上方和/或側面，而導致了現實世界視角偏移。

值得一提的是，與用戶眼睛作為對比，放置在眼睛側面的場景攝像機會導致瞳距（IPD）不匹配，因此用戶可能會出現復視、視力模糊、頭暈、頭痛、惡心及疲勞等不適癥狀，這種不匹配還可能導致對物體的不正確感知，且放置在眼睛上方或前方的場景攝像機也能創建一個視角，該視角會夸張轉化為用戶頭部運動或不正確的運動視差，這些因素都能引起用戶不適，而這正是蘋果新專利要解決的問題。

蘋果專利描述了一種新穎的鏡頭系統，其入瞳位置與人眼光學系統入瞳位置相適配或幾乎匹配。

蘋果鏡頭系統比傳統鏡頭系統輕?。ㄍㄟ^(guò)一系列相機元件實現），因此非常適用于頭戴式設備（HMD）。

每個相機元件包含稱為“l(fā)enslets”的相機光學器件和傳感器（例如，傳感器可以是圖像傳感器或深度傳感器），其中l(wèi)enslets包括一個或多個透鏡（例如復合透鏡）。

單個相機元件的光軸可在眼睛的入瞳位置或附近相交，此外，每個相機元件的視場角（FOV）對應為一個大場角的小扇區，相鄰相機元件的視場角可以不重疊或略微重疊，從而可以通過連接各個相機元件圖像來形成廣角圖像。

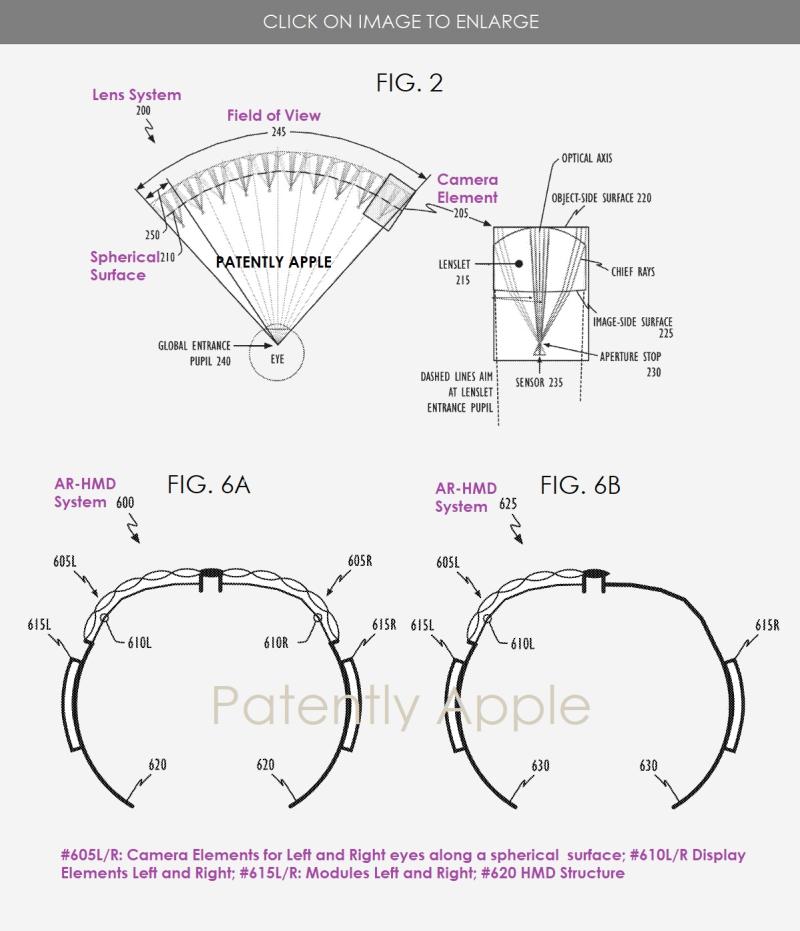

▲蘋果專利圖2展示了沿球面布置的各個元件照相機系統

其中，圖6A顯示了根據一個或多個示例的增強現實（AR）HMD系統#600，包括用于沿球面布置的單眼（例如，605L和605R）的多個相機元件（由成形元件表示）、一個或多個顯示器元件（#610L和#610R）、一個或多個模塊（#615L和#615R）和結構#620。

圖6B是AR-HMD系統#625的另一個示例，包括僅用于單眼的固定到結構(#630)的光學和電子系統(6051、6101和模塊615)，在所示系統中，顯示了電子模塊#6151和#615R，盡管兩者可能都不是必需的。

最后，雖然專利正文中沒有提及，但蘋果專利指出“用于識別場景中一個或多個對象的計算機可讀代碼包括用于執行面部識別以識別場景中的人的計算機可讀代碼。”?這可能是蘋果未來眼鏡的一個主要特點，幸運的話，蘋果或?qū)⒃谖磥?lái)的“l(fā)enslets”二級專利中透露此功能的更多細節。

欲了解更多詳情，請查看蘋果專利“20220146820”。
