蘋果獲得名為“雙凸透鏡及其制造方法”專利(WO2021252532)，雙凸透鏡是一種光學設備，在一個表面上有一系列細長的小透鏡，可根據不同視角產生不同的圖像或視覺效果。

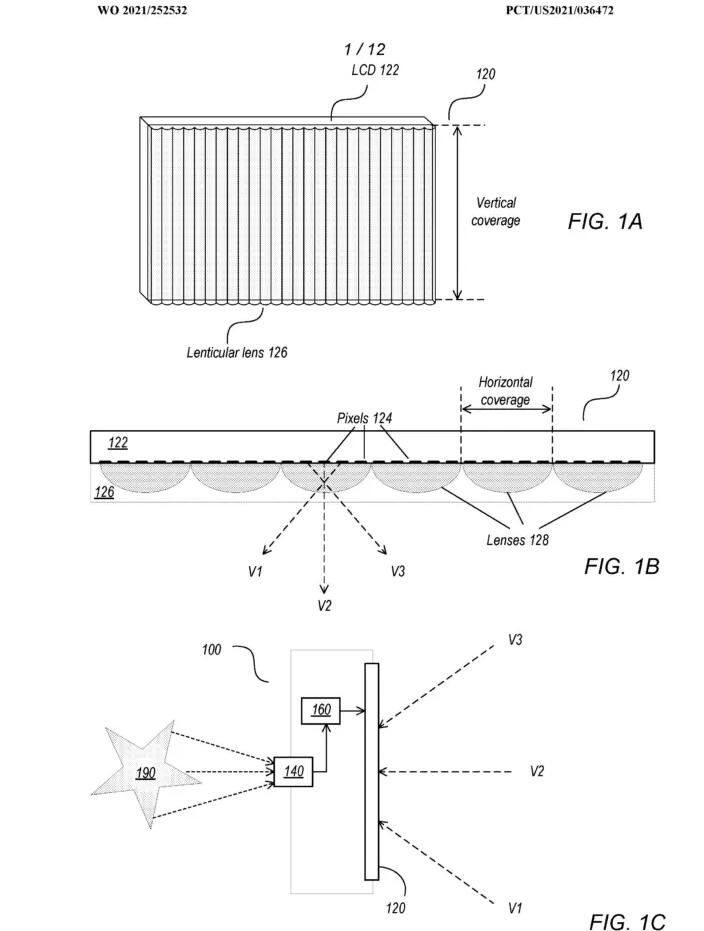

圖1A和1B為示例透鏡狀顯示器

本專利公開的雙凸透鏡是在一個表面上以預定圖案排列的多個微透鏡(小透鏡元件)，而另一表面是基板或平基底。透鏡被設計成具有特定的方向，可根據觀看的角度創建不同的圖像或視覺效果。

本專利雙凸透鏡的制造方法涉及：

根據各種形狀、尺寸和方向的微透鏡規格打造腔體模具；

將可固化材料（例如聚合物）填充模具空腔，通過例如紫外線輻射、加熱或化學催化劑來固化材料，固化后將形成微透鏡；

隨后從腔體模具取出固化微透鏡，并進一步處理或加工以獲得特定的光學特性或效果；

最后將雙凸透鏡連接到基板上，基板用作透鏡的平坦底座，從而形成最終的雙凸透鏡。

該專利大量涉及頭戴式顯示器 (HMD) 一詞，大多數討論圍繞創建柱狀透鏡的各種設計方面和制造方法展開，這些透鏡可以專門針對HMD進行定制。

雙凸透鏡的顯示應用

柱狀透鏡也被用于顯示設備，無需特殊眼鏡即可提供3D和自動立體體驗。蘋果此前獲得了柱狀顯示器的專利，該顯示器支持多用戶視覺體驗。

以下為雙凸透鏡的實際顯示示例：

自動立體3D顯示器：雙凸透鏡用于自動立體顯示器以提供裸眼3D觀看體驗。這些顯示器使用雙凸透鏡將不同的圖像反饋至用戶眼睛，從而產生深度感。例如裸眼3D電視和3D顯示器。

3D柱狀數字標牌：帶柱狀透鏡的數字標牌顯示器提供具有深度、運動或變形效果的增強觀看體驗。這些顯示器通常用于廣告、零售和展覽空間。

移動設備：一些智能手機和平板電腦采用雙凸透鏡技術來提供裸眼3D體驗。亞馬遜Fire Phone就是一個例子，它使用四個前置攝像頭來追蹤用戶頭部位置，并相應調整透鏡顯示以獲得3D效果。

游戲設備：Nintendo 3DS，一款掌上游戲機，使用雙凸透鏡打造裸眼3D游戲體驗。該設備具有視差屏障，可與雙凸透鏡協同工作，從而產生3D效果。
