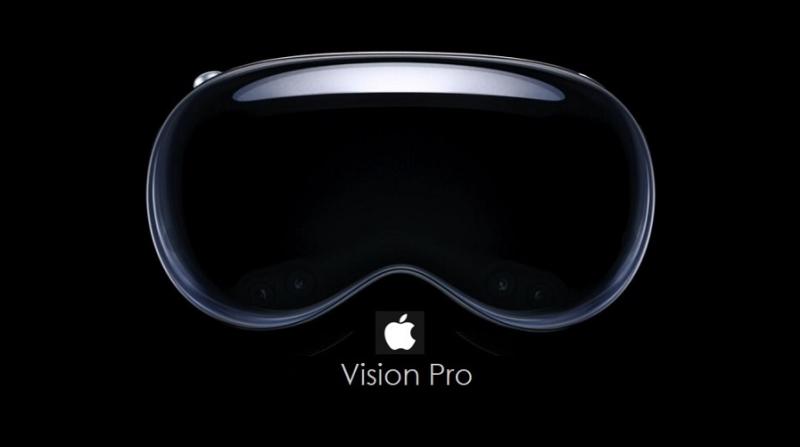

WWDC23期間，蘋果技術發展部副總裁Mike Rockwell表示，Apple Vision Pro擁有5000項專利。現在，又有兩項專利曝光，第一項專利涉及光學模塊定位系統，第二項專利涉及Vision Pro物鏡轉換器。

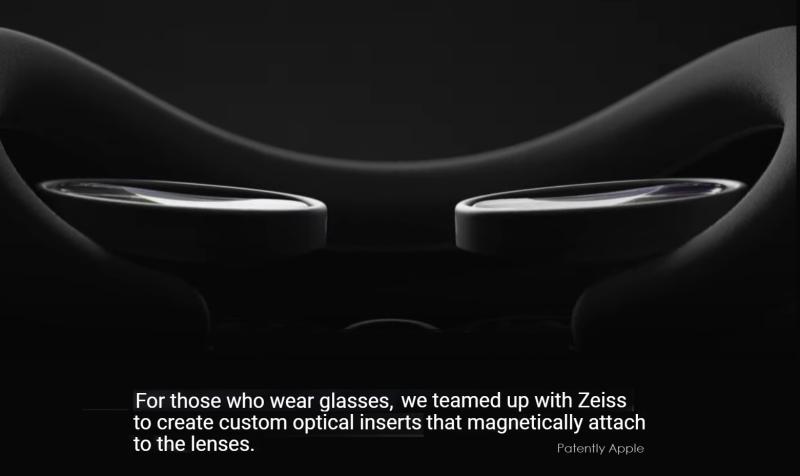

Apple Vision Pro圖像顯示器安裝在光學模塊中，顯示器上的圖像可以通過鏡頭觀看。蘋果6月透露，對于近視用戶，將能使用蔡司鏡片以體驗Vision Pro。

蘋果正在開發定制鏡頭系統，頭戴式設備可具有呈現圖像的光學模塊，每個光學模塊可具有帶有顯示器的透鏡鏡筒和將來自顯示器的圖像呈現到對應eye box的透鏡。

為了適應不同瞳距用戶，光學模塊可滑動耦合到諸如導桿的導引構件。致動器可以沿著導桿使光學模塊朝向或遠離彼此滑動，從而適應不同的瞳孔間距。

導桿可由具有一個或多個端蓋的纖維增強復合管形成，端蓋緊固到頭戴式設備中的框架。如果需要，可以使用公共端蓋來連接一對導桿。端蓋可形成為附接到纖維復合材料管或其他導桿結構的端部單獨件和/或可以是纖維復合材料管或其他導桿結構的一體部分。

導桿可以包括與左光學模塊可滑動接合的左導桿或左導桿對以及與右光學模塊可滑動接合的右導桿或右導桿對。左導桿和右導桿可以相對于彼此成非零角度，以幫助引導光學模塊平行于用戶面部表面。

蘋果指出，“顯示元素#140之間的距離可以根據用戶的瞳孔間距（“IPD”）進行設置。

為了更好理解IPD，“瞳孔距離(PD)，更準確稱為瞳孔間距離(IPD)，是每個瞳孔中心之間的距離（以毫米為單位）。距離PD是眼睛視軸之間的距離，即主體注視一個無限遠的物體。

近PD是當受試者在預期工作距離注視近處物體時，眼睛視軸在眼鏡鏡片平面上的間距。中間PD位于遠距離和近距離之間的指定平面上。單眼PD是指左右視軸到鼻梁之間的距離，由于解剖結構的差異，眼睛距離可能略有不同，但總和為雙眼PD。

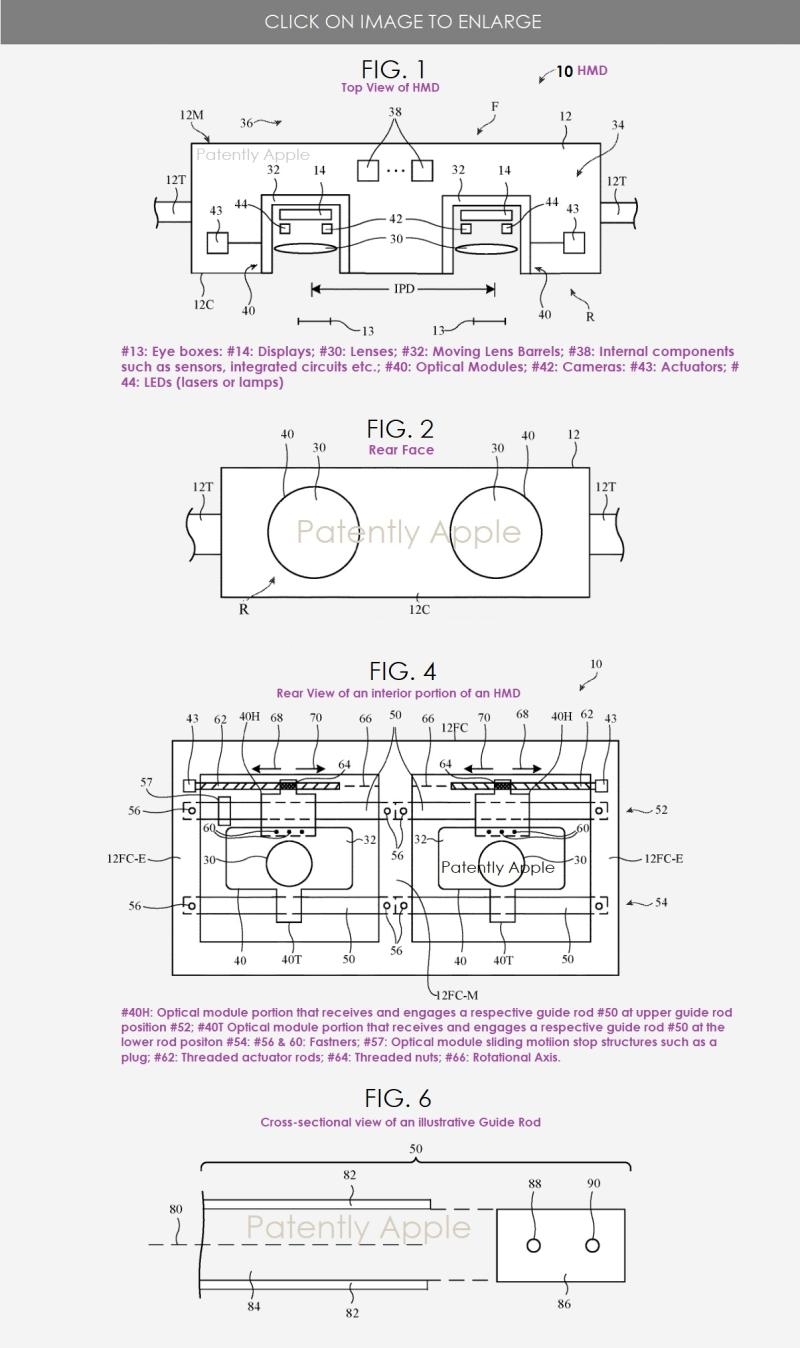

蘋果專利進一步指出，并非所有用戶都具有相同的瞳距IPD。為了使頭顯能夠沿著橫向尺寸X調整模塊之間的瞳孔間距（圖1#40），從而調整eye box之間的間距IPD（圖1#13）以適應不同用戶瞳孔間距，頭顯可配備光學模塊定位系統（圖1#12）。定位系統可具有引導構件和致動器（圖1#43），以用于相對于彼此定位光學模塊（圖1#40）。
